Dielectrímetro portátil ZGF 200~400kV

de alta tensiónDC

Presentación del producto
El probador Hipot DC ZGF en configuración tipo split (200 kV / 300 kV / 400 kV) consta de unidad de control, cilindro(s) multiplicador(es) de tensión, anillo corona y accesorios. Realiza ensayos de resistencia a tensión CC y mediciones de corriente de fuga para pararrayos de tipo válvula y ZnO, transformadores de potencia y cables HV (35–500 kV).

Características técnicas y ventajas

• Salida DC estable mediante multiplicador de tensión de alta frecuencia o topología inversora de frecuencia intermedia, reduciendo el ripple y mejorando la precisión.
• Protecciones integradas: sobretensión, sobrecorriente, arranque/cierre a cero y protección a tierra para funcionamiento seguro en campo.
• Diseño split y portátil: unidad de control y cilindros separados para facilitar transporte e instalación; algunos modelos integran control, medida y protección.

Ámbito de aplicación

• Ensayos de conductividad y valores de referencia en pararrayos tipo válvula y ZnO (U1mA y 0.75U1mA).
• Ensayos de tenencia CC y medición de corriente de fuga en transformadores de potencia.
• Ensayos de tenencia CC y medición de corriente de fuga en cables y accesorios HV (35–500 kV).
• Pruebas de aislamiento de materiales y componentes bajo estrés CC (aisladores, bujes, condensadores).

Escenarios de aplicación principales

• Verificación de prestaciones de aislamiento y mantenimiento en campo de equipos eléctricos (transformadores, interruptores, etc.).
• Pruebas de aceptación y controles periódicos de pararrayos y evaluación de características no lineales de fuga.
• Pruebas de puesta en servicio de cables: verificación de aislamiento principal, terminaciones y empalmes.
• I+D y control de calidad de materiales aislantes: detección de descargas parciales y evaluación de pérdidas dieléctricas.
• Aplicaciones específicas: inspección de catenarias ferroviarias electrificadas y verificación de aislamiento en equipos de energías renovables.

Detalles del producto

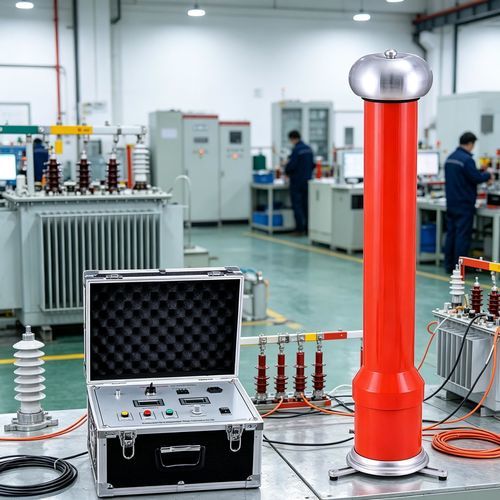

El kit incluye la caja de control, uno o varios cilindros multiplicadores, anillo corona, cables de conexión y chasis transportable. La caja de control incorpora función one‑touch 0,75UDC/1 mA para ensayos ZnO y un selector digital para protección por sobretensión. La construcción tipo split facilita su uso en campo.

Preguntas frecuentes

• P: ¿DC vs AC? R: DC proporciona tensión continua estable para ensayos DC; AC proporciona tensión alterna para ensayos AC con métodos de evaluación distintos.
• P: ¿Precauciones de seguridad? R: Asegurar una toma de tierra fiable, utilizar EPI aislante (guantes, calzado), mantener distancias de seguridad y operar con personal formado y procedimientos de emergencia.
• P: ¿Cómo evaluar la calidad? R: Comprobar estabilidad de salida, factor de ripple, capacidad de sobrecarga, aislamiento y sensibilidad de las protecciones.
• P: ¿Qué materiales se pueden ensayar? R: Plásticos, caucho, cerámica, papel impregnado de aceite y equipos HV como cables y transformadores.

Especificaciones técnicas

• Variantes: 200/2, 200/3, 200/5, 300/2, 300/3, 300/5, 400/2, 400/3, 400/5.
• Tensiones nominales: 200 kV, 300 kV, 400 kV.
• Corrientes nominales: 2 mA, 3 mA, 5 mA (según variante).
• Potencias nominales: aprox. 400 W – 2000 W según modelo.
• Precisión tensión/corriente: ±(1,0% lectura + 2 dígitos). Ripple ≤0.5%.
• Estabilidad: alimentación ±10% → variación ≤1%.
• Sobrecarga: tensión en vacío +10% máximo durante 10 min; corriente máxima de carga 1,25× Inom; carga capacitiva hasta 1,5× Inom.
• Alimentación: monofásica 50 Hz, 220 V ±10%.
• Régimen: intermitente — carga nominal 30 min; 1,1× tensión nominal durante 10 min.
• Entorno: −10°C a +40°C; HR ≤85% a 25°C (sin condensación); altitud <1500 m.
• Físico: caja control ≈5,5–10,8 kg; cilindro ≈8,7–33,5 kg; alturas dobles 970 / 1250 / 1650 mm según clase.
