Dielectrímetro de alta tensión YDQ

DCCA

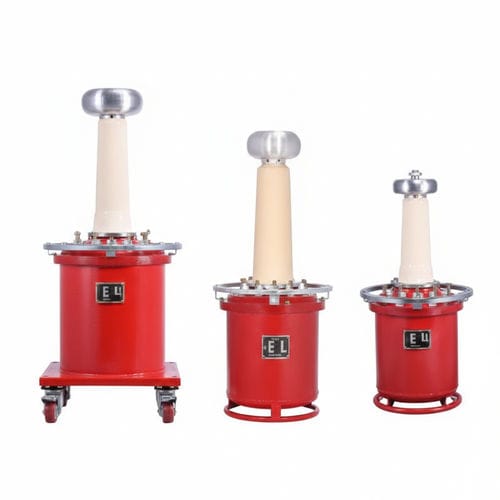

El equipo de prueba Hipot inflable SF6 AC/DC serie YDQ es un sistema de transformador de ensayo de alta tensión portátil compuesto por un transformador de prueba inflable aislado con SF6 y un armario de control separado, diseñado para ensayos de tensión soportada en frecuencia de red sobre cables, componentes eléctricos y materiales aislantes en condiciones de campo.

Características principales

• Transformador inflable compacto y ligero: reducción de masa significativa frente a unidades sumergidas en aceite (rangos típicos indicados: 20%–65% según la clase; otras referencias mencionan 40%–65%).
• Diseño sin aceite: no requiere aceite ni grasa, minimizando el mantenimiento rutinario y eliminando riesgos de contaminación por aceite.
• Apto para trabajo de campo: diseño resistente a la intemperie, estable durante el transporte y adecuado para pruebas in situ.
• Alta rigidez dieléctrica y baja corona: mejor comportamiento dieléctrico con descargas corona mínimas bajo tensión nominal.
• Capacidad AC y DC: admite pruebas en AC a frecuencia de red y salida DC mediante rectificación de alta tensión.

Condiciones de servicio

• Temperatura ambiente: rango de funcionamiento -20 °C a +40 °C.
• Humedad relativa máxima: inferior al 85% a 25 °C.
• Sitio de instalación: evitar ubicaciones con vapor, gases corrosivos, polvo químico, suciedad u otros medios explosivos que puedan degradar el gas aislante.
• Notas de operación: incrementar la tensión de entrada gradualmente; instalar resistencia de protección en serie en la salida de alta tensión; realizar maniobras con las protecciones e interbloqueos HV adecuados.

Tiempo de funcionamiento permitido

• Bajo capacidad y tensión nominal: la operación continua no debe exceder 30 minutos por intervalo; intervalo de reposo recomendado 5–10 veces el tiempo de trabajo para garantizar el enfriamiento.
• A tensión nominal y hasta 2/3 de la corriente nominal: se permite operación continua a largo plazo.

Principio de funcionamiento

• La alimentación se suministra al armario de control con protección por disparo de sobrecorriente e interbloqueo cero; el devanado primario del transformador YDQ se energiza y, por inducción electromagnética y relación de vueltas, se genera una alta tensión AC en el secundario.
• La alta tensión DC se obtiene rectificando el secundario de alta frecuencia/alta tensión mediante una pila de rectificadores de silicio de alta tensión y condensadores de regulación/filtrado; la amplitud RMS HF y la disposición de los rectificadores proporcionan la salida DC requerida.

Especificaciones técnicas

• Modelo/serie: serie YDQ (conjunto de prueba Hipot tipo gas SF6, inflable).
• Tipo de producto: transformador de prueba Hipot AC/DC inflable SF6 con armario de control separado.
• Medio aislante: gas SF6.
• Rango de tensión (típico): 50–120 kV (ejemplos de la serie); configuraciones hasta ≈300 kV posibles según el modelo.
• Reducción de peso vs transformadores sumergidos en aceite: típicamente 20%–65% (o 40%–65% según algunas referencias) según clase y capacidad.
• Mantenimiento: diseño sin aceite, mantenimiento mínimo.
• Adecuación ambiental: diseñado para transporte y pruebas en campo; resistente a la intemperie.
• Aislamiento/descargas parciales: baja descarga corona; niveles de descarga parcial por debajo de los límites especificados en condiciones nominales.
• Ambiente de operación: -20 °C a +40 °C; humedad relativa <85% a 25 °C.
• Ciclo de servicio: operación continua ≤ 30 minutos a plena carga con intervalos de refrigeración recomendados; operación prolongada posible a 2/3 de la corriente nominal.
• Control y protección: armario de control con disparo por sobrecorriente, interbloqueo cero y dispositivos de protección estándar.
• Documentación: manual del usuario y certificado de calibración disponibles.
