Fuente de corriente alimentación eléctrica AC DDL

programableCA

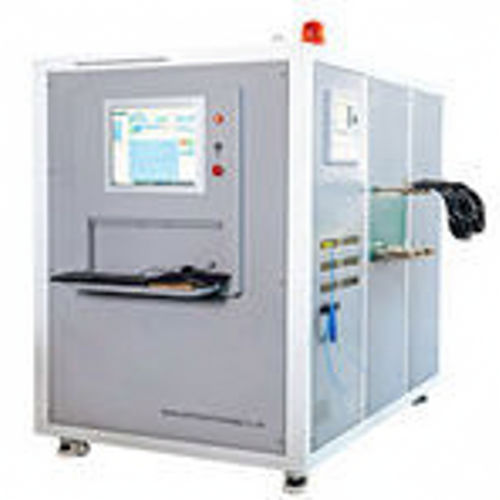

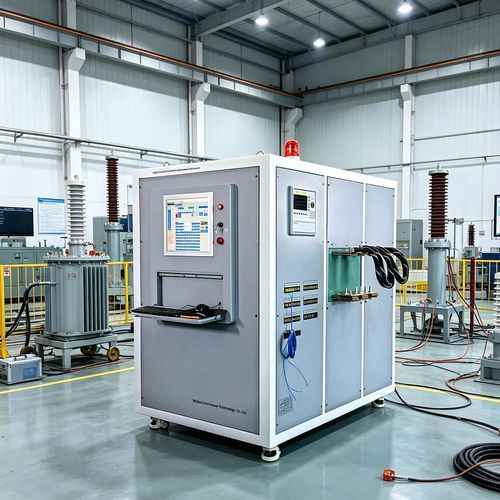

Introducción del producto La serie DDL es un equipo de ensayo de elevación de temperatura totalmente automático, diseñado para puesta a punto eléctrica en condiciones de alta corriente y para ensayos de elevación de temperatura en equipos de alta tensión. Indicado para centrales eléctricas, subestaciones, fabricantes, institutos de investigación y laboratorios de ensayo; el sistema está concebido para trabajo intermitente o de corta duración en flujos industriales de prueba.

Características del producto

• Compensación automática de desviaciones tras establecer la corriente de consigna.
• Control eléctrico de subida/bajada de tensión para regular la corriente de salida; precisión de control configurable.
• Protección de arranque en cero para evitar puestas en marcha inseguras.
• Fuente y corriente de salida mostradas por software PC con precisión de clase 0,5.
• Tiempo de ensayo programable con aviso y parada automática.

Parámetros técnicos
Especificaciones clave
Tensión de entrada: Trifásica cuatro hilos AC 380 V
Frecuencia nominal: 50 Hz
Potencia total del sistema: 189 kW
Corriente total del sistema: 287 A
Factor de potencia: cosφ = 0,8

Regulador de tensión por inducción sumergido en aceite
Capacidad nominal: 63 kVA
Tensión de salida: 0–430 V
Corriente de salida: 0–166 A
Distorsión de forma de onda: ≤3%
Tensión de arranque: ≤1%
Impedancia de cortocircuito: ≤7%

Elevador de corriente tipo seco
Capacidad nominal: 63 kVA
Tensión de salida de línea: 10 V
Corriente de salida: 0–6300 A (según modelo)
Tensión de entrada nominal: 380 V
Pérdidas en vacío: <4%
Corriente de entrada nominal: 166 A
Impedancia de cortocircuito: ≤5%
Método de refrigeración: tipo seco, refrigerado por aire

Funciones y características prácticas

• Ajuste continuo y sin escalones de la corriente, permitiendo probar tanto bornes de baja corriente como grandes barras colectoras con el mismo equipo.
• Termopares multicanal recogen datos de temperatura de forma sincronizada y muestran curvas de elevación en tiempo real en múltiples puntos.
• Duración de ensayo preestablecida según norma; el sistema reduce automáticamente la corriente y detiene la máquina al finalizar, sin necesidad de supervisión permanente.
• Proceso de subida de corriente suave sin corrientes de impacto, evitando daños instantáneos en superficies de contacto conductoras.
• Estructura refrigerada por aire con control de temperatura del equipo para pruebas prolongadas a plena carga y ensayos en serie.

Escenarios de aplicación

• Fábricas de cuadros eléctricos: ensayo por lotes de elevación de temperatura de interruptores y canaletas antes del envío.
• Empresas de procesamiento de barras de cobre: pruebas de capacidad de conducción de corriente y comportamiento térmico de las barras.
• Laboratorios de terceros: ensayos tipo y de fábrica de equipos eléctricos que incluyen el ítem de elevación de temperatura.

Precauciones

• Al abrir el equipo, inspeccionar componentes eléctricos y contactos por posibles daños de transporte o contactos defectuosos.
• Antes de usar, comprobar el buen contacto de todos los dispositivos eléctricos, en especial las escobillas/ contactos del regulador de tensión.
• Seguir estrictamente los procedimientos operativos; prohibida la operación no autorizada o sin supervisión de seguridad.
• Almacenar en ambiente ventilado, seco y sin gases corrosivos.

Preguntas frecuentes

• ¿Qué es un equipo de ensayo de elevación de temperatura totalmente automático? Un sistema de ensayo inteligente para pruebas térmicas de equipos de potencia con salida de alta corriente, adquisición automática de temperatura, monitorización en tiempo real, control automático y generación de informes.
• ¿Soporta operación continua prolongada? Sí; diseñado con fuente de alta potencia y disipación térmica eficiente para funcionamiento continuo prolongado.
• ¿Cuál es la corriente máxima de salida? Personalizable según especificación (ej.: 500 A, 1 000 A, 3 000 A, 5 000 A, 10 000 A o superiores).
• ¿Cuántos puntos de temperatura se pueden medir simultáneamente? Canales configurables (8, 16, 32, 64 o más) para monitorización multipunto.
• ¿Cómo se asegura la estabilidad de la corriente de salida? Control en corriente constante de alta precisión con regulación por retroalimentación automática.

Características / especificaciones técnicas

• Modelo / Serie: DDL series
• Tensión de entrada: Trifásica cuatro hilos AC 380 V
• Frecuencia nominal: 50 Hz
• Potencia total del sistema: 189 kW
• Corriente total del sistema: 287 A
• Factor de potencia: cosφ = 0,8
• Regulador aceite: 63 kVA, 0–430 V, 0–166 A
• Booster de corriente tipo seco: 63 kVA, salida línea 10 V, 0–6300 A, refrigerado por aire
• Control y visualización: software PC, precisión 0,5; protección de arranque en cero; regulación automática de corriente
