Autotransformador de alimentación eléctrica SX

de corrientede medidade potencia

Product introduction:

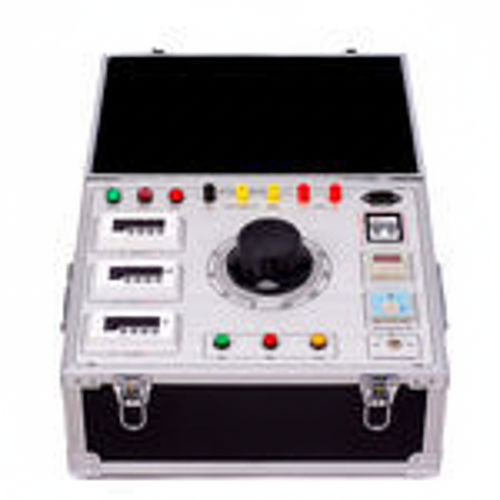

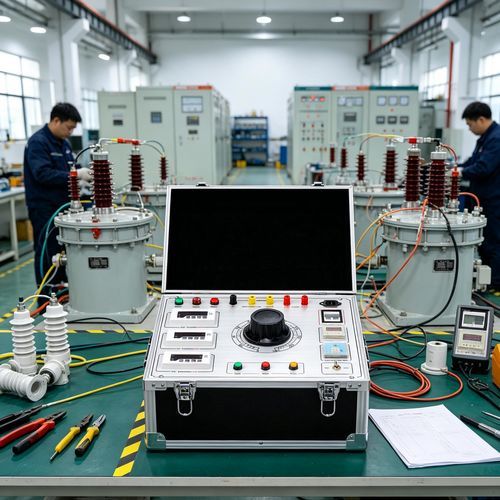

La caja de maniobra SX series es una consola de control diseñada para suministrar una salida continua y estable de 0–250 V CA para ensayos eléctricos. Soporta transformadores de prueba, elevadores de corriente y equipos relacionados, e integra pantalla digital, funciones de monitorización y protección para procedimientos de prueba controlados.

Parámetros técnicos:

• Tensión de entrada: 220 V ±10 %, 50 Hz
• Tensión de salida: 0–250 V CA
• Capacidad de salida: 5 kVA
• Tensión de instrumento: 100 V / 100 kV
• Rango de temporización: 1 s – 99 h
• Temperatura ambiente de funcionamiento: -20 °C a 50 °C

Características del producto:

• Monitorización: muestra corriente de salida, tensión de instrumento, posición cero, estado del contactor (abierto/cerrado) y estado del temporizador en la pantalla digital.
• Protección: protección contra sobrecorriente integrada con relé temporizado.
• Temporización: relé temporizado de nueva generación con rango ampliado (1 s – 99 h) para secuencias de prueba flexibles.
• Elementos de seguridad: relé de corriente de alta precisión para mejorar la detección y la protección de personal y equipos.
• Diseño compacto: reducido en espacio y de construcción ligera para facilitar la instalación y el transporte.

Precauciones:

• Asegurar que la unidad esté correctamente conectada a tierra antes de su uso.
• Ajustar la tensión de forma uniforme al aumentar o disminuir; evitar aceleraciones o desaceleraciones bruscas.
• Monitorizar continuamente los instrumentos durante las pruebas para detectar anomalías rápidamente.
• Manipular el equipo con cuidado y mantenerlo limpio para un funcionamiento fiable.

Especificaciones / datos técnicos:

• Modelo / serie: SX series
• Entrada: 220 V ±10 %, 50 Hz
• Salida: 0–250 V CA, 5 kVA
• Tensión de instrumento: 100 V / 100 kV
• Rango de temporización: 1 s – 99 h
• Rango de temperatura ambiente: -20 °C a 50 °C
• Funciones de monitorización: corriente de salida, tensión de instrumento, posición cero, estado del contactor y del temporizador
• Protección: sobrecorriente con relé temporizado integrado
• Componentes clave: relé de corriente de precisión, relé temporizado de nueva generación
