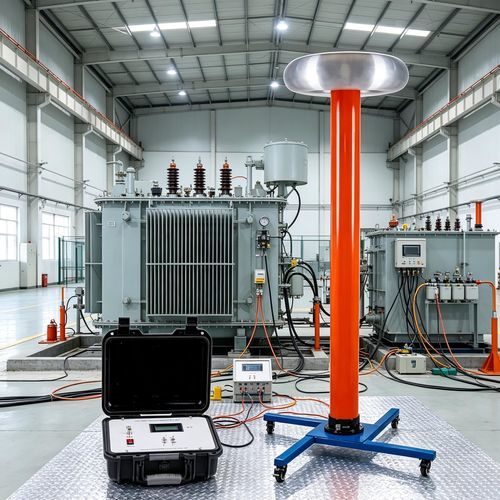

Transductor de tensión AC SGB-C

DCpara panel solar

Introducción
El divisor de tensión digital SGB-C es un instrumento de precisión para medidas de alto voltaje CA y CC (rango 50–300 kV). Convierte la alta tensión en una señal proporcional de baja tensión mediante un divisor de precisión y procesamiento digital, apto para uso en campo y laboratorio.

Características del producto

• Alta precisión: condensadores HV de película fina y resistencias vitrificadas que proporcionan alta impedancia de entrada y bajo corriente de ensayo; TBPU y amplificadores de alto rendimiento con muestreo AD de doble pendiente; pantalla LCD 4½ cifras con resolución hasta 0,001 kV.
• Diseño antiinterferencias: blindaje multicapa con superficie esférica de aleación de aluminio y carcasa LV totalmente apantallada; conexión coaxial de alta calidad para minimizar interferencias y mantener la linealidad.
• Construcción segura: divisor HV relleno/incapsulado con DuPont dry dielectric material (sin aceite) y separación coaxial entre HV y LV para mayor seguridad operativa.
• Fácil manejo: conmutadores AC/DC y rangos alto/bajo; lectura directa en LCD 4½ cifras para inspecciones en campo.
• Portátil: carcasa modular ligera de aleación de aluminio para transporte y uso en campo.

Parámetros del producto
relación de división: 1000:1
medio aislante: DuPont dry dielectric material
medida AC: True RMS
condiciones: temperatura 0–40°C; humedad ≤85% RH

Especificaciones por versión
SGB-50C — AC: 50 kV / DC: 50 kV; Precisión: AC 1.0% / DC 0.5%; Rango: Low 0–20 kV, High 0–50 kV; Impedancia: 600 MΩ; Línea señal: 5 m; Dimensiones (mm): 180×180×620; Peso: 6 kg
SGB-100C — AC: 100 kV / DC: 100 kV; Precisión: AC 1.0% / DC 0.5%; Rango: Low 0–20 kV, High 0–100 kV; Impedancia: 1200 MΩ; Línea señal: 5 m; Dimensiones (mm): 180×180×900; Peso: 8 kg
SGB-150C — AC: 150 kV / DC: 150 kV; Precisión: AC 1.0% / DC 0.5%; Rango: Low 0–20 kV, High 0–150 kV; Impedancia: 1800 MΩ; Línea señal: 8 m; Dimensiones (mm): 250×250×1100; Peso: 15 kg
SGB-200C — AC: 200 kV / DC: 200 kV; Precisión: AC 1.0% / DC 0.5%; Rango: Low 0–20 kV, High 0–200 kV; Impedancia: 2400 MΩ; Línea señal: 8 m; Dimensiones (mm): 250×250×1330; Peso: 17 kg
SGB-300C — AC: 300 kV / DC: 300 kV; Precisión: AC 1.5% / DC 1.0%; Rango: Low 0–20 kV, High 0–300 kV; Impedancia: 3600 MΩ; Línea señal: 10 m; Dimensiones (mm): 250×250×1900; Peso: 22 kg

Escenarios de aplicación

• Pruebas de aceptación en transmisión y subestaciones: medidas HV en transformadores, interruptores y barras colectoras.
• Mantenimiento periódico: comprobación de tensiones en revisiones para detectar defectos de aislamiento.
• Puesta en servicio de energías renovables: verificación de tensión en PV, sistemas de almacenamiento y HVDC antes de su puesta en marcha.
• Laboratorio y calibración metrológica: medidas de precisión para ensayos y calibración de instrumentos.
• Pruebas industriales in situ: puesta en servicio, monitorización y diagnóstico de averías en equipos eléctricos de gran tamaño.

FAQ

• ¿Cómo se consigue alta precisión? — Uso de condensadores HV de película y resistencias vitrificadas, diseño de alta impedancia, amplificadores de alto rendimiento y muestreo AD de doble pendiente; resolución 0,001 kV (4½ dígitos).
• ¿Por qué estabilidad a largo plazo? — La alta impedancia reduce la corriente de ensayo y el calentamiento; componentes de alta estabilidad minimizan la deriva.
• ¿Son las medidas sensibles a interferencias en entornos HV? — El blindaje multicapa y la conexión coaxial reducen las interferencias electromagnéticas externas.

Cambio de batería

• Apague la alimentación del indicador LV.
• Desatornille los cuatro tornillos del panel LV y retire el panel.
• Desatornille el tornillo del compartimento de la batería, abra la tapa y sustituya la batería de 9V respetando la polaridad.

Notas de uso

• Mantener el área de medida libre de objetos que puedan afectar la precisión.
• Mantener distancia de seguridad durante pruebas HV.
• Verificar todas las conexiones, especialmente la tierra.
• Esperar a que el indicador vuelva a cero antes de reingresar al área.
• Descargar el instrumento tras mediciones DC de alto voltaje.
• No superar la tensión nominal; mantener la superficie limpia y manipular con cuidado.
• Guardar en su estuche en lugar seco y fresco cuando no se use.
• Calibración recomendada al menos una vez al año en laboratorio acreditado o en fábrica.

Características / especificaciones técnicas

• Serie: SGB-C
• Medición: HV CA y CC (50–300 kV)
• Relación de división: 1000:1
• Pantalla: LCD 4½ dígitos, resolución hasta 0,001 kV
• Conexión: cable coaxial dedicado HV–LV
• Longitudes de línea: 5 m / 8 m / 10 m según modelo
• Condiciones ambientales: 0–40°C; humedad ≤85% RH
