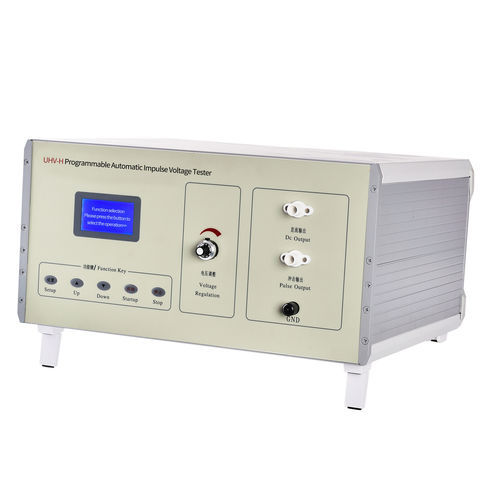

Comprobador de impulsión de tensión UHV

de seguridad eléctricade alta tensiónde ondas de choque

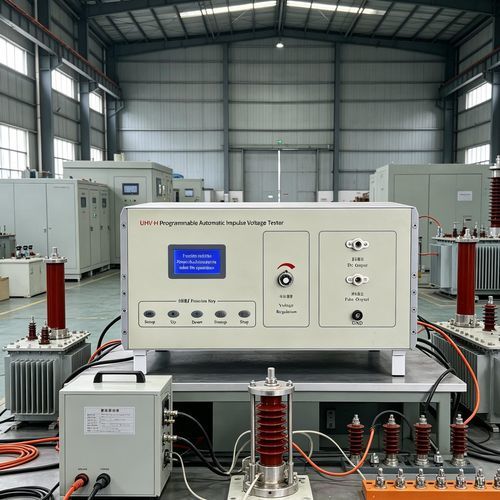

El probador de tensión de impulso automático programable serie UHV es un generador de impulsos de alta tensión destinado a ensayos de rigidez dieléctrica y certificación de seguridad de equipos eléctricos. Integra modos manual, automático y programable con una HMI LCD táctil adaptada a procesos de prueba industriales.

Aplicaciones

• Ensayos de rigidez dieléctrica y certificación de seguridad para cargadores y estaciones de carga EV.
• Pruebas de equipos fotovoltaicos y solares.
• Ensayos de aparamenta y equipos de distribución de baja tensión, incluyendo inspecciones CCC.
• Pruebas de dispositivos de protección de circuito, contadores de energía, motores y cables.
• Ensayos de dispositivos diferenciales (RCD) y otros dispositivos de protección.

Características principales

• Modos múltiples: Manual (mando giratorio), Automático (control de sistema) y Programable (control por PC/red).
• Regulación de tensión de precisión: control en tensión constante en modos automático/programable para un manejo fino de los impulsos.
• Control programable: comunicación RS-485 / USB con protocolos personalizables para pruebas remotas/controladas por ordenador (tensión, parámetros, trigger).
• Pruebas por secuencia por lotes: secuencias y combinaciones programables por software con datos de rotura en tiempo real y retroalimentación gráfica.
• Informes automatizados: generación de informes por ordenador con tensión pico, frecuencia y métricas de intervalo.
• Juicio inteligente de conformidad: determinación automática de aprobado/fallado basada en la magnitud y atenuación de la corriente de impulso.
• Monitorización de forma de onda: interfaz de divisor de impulso para verificación con osciloscopio.
• Panel LCD 12864: muestra simultáneamente tensión DC, tensión de impulso, tiempo de intervalo y frecuencia de impulsos.
• Interfaz local: operación por teclas táctiles con menús bilingües (chino/inglés) para cumplimiento de exportación.
• Arquitectura de doble polaridad y doble salida: fuentes HV independientes +/- y generación concurrente DC + impulso.
• Calibración de rango completo y rutinas de autocorrección integradas para mantener la precisión en tiempo real.

Especificaciones técnicas

• Tensión de salida (DC): 0 - ±24 kV; precisión ±3%.
• Pico de impulso (programable): ±20 kV; precisión ±3%F (ajustable).
• Tiempo de frente de impulsos: 1,2 μs ±30%.
• Tiempo de cola hasta la mitad del valor: 50 μs ±20%.
• Control programado (posición de rango): ±4 kV - ±20 kV, paso 1 V.
• Precisión del control programado: ±3%.
• Número de impulsos (programable): 1 - 9 999.
• Tiempo de intervalo (programable): 5 - 99 s (por defecto: 5 s).
• Comunicación de impulsos: RS-485 y USB.
• Pico de impulso en control manual: ±2 kV - ±20 kV.
• Número de impulsos manual: 1 - 9 999 (soporta impulsos continuos sin error).
• Intervalo manual: 1 - 99 s.
• Ajuste de corriente de fuga/rotura: 30 mA - 1 200 mA.
• Alimentación: AC 220 V ±10%, 50 Hz; consumo nominal 200 VA.
• Condiciones ambientales: temperatura ambiente 0 - 40 °C; humedad < 80%.
• Dimensiones: 450 × 380 × 240 mm.
• Peso (unidad): 12 kg.
