Dielectrímetro de alta tensión SBF

CAde conformidad eléctricamultipunto

Presentación del producto

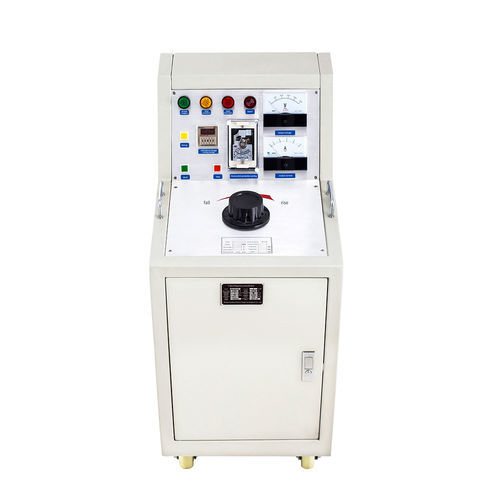

El equipo SBF de ensayo de tensión soportada por inducción a triple frecuencia (probador/generador de alta tensión) es una unidad tipo transformador diseñada para pruebas de resistencia por inducción en transformadores de tensión, ensayos con división de fase en transformadores de potencia y pruebas de inducción en bobinados de motores y pequeños transformadores. Adopta una estructura magnética de tres núcleos y cinco columnas que permite al núcleo trabajar por encima de la saturación para obtener las características de inducción necesarias. Diseñado con referencia a GB311‑61 y códigos preventivos de ensayos para equipos eléctricos. También puede emplearse como fuente de alimentación de corta duración a 150 Hz para configuraciones de prueba.

Aplicaciones

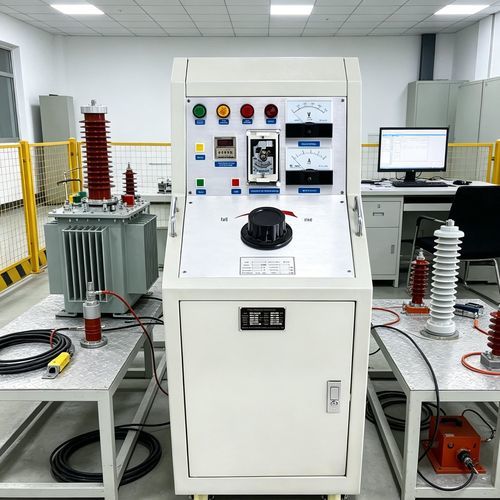

• Ensayos de tensión soportada por inducción con duplicación de frecuencia para transformadores de tensión (uso común en pruebas de VT en cascada 35–220 kV).
• Ensayos con división de fase y duplicación de frecuencia para transformadores de potencia.
• Ensayos por inducción para otros productos eléctricos con bobinas y pruebas de inducción en bobinados de motores y pequeños transformadores.

Parámetros técnicos

• Tensión de entrada: trifásica 380 V, 50 Hz.
• Tensiones de salida (monofásicas, 150 Hz): 300 V / 500 V / 800 V / 1000 V (para tensiones superiores se requiere transformador elevador externo).
• Capacidad de salida: 20% de la capacidad nominal del producto (uso de corta duración).
• Distorsión armónica: <5%–8%.
• Tiempo de funcionamiento en vacío permitido: ≤5 minutos.
• Duración típica de la prueba a tensión nominal: 40 segundos.

Características clave

• Estructura de tres núcleos y cinco columnas con núcleo operando por encima de la saturación para conseguir la función de inducción en pruebas de duplicación de frecuencia.
• Capaz de evaluar la resistencia de aislamiento primaria y secundaria y realizar pruebas de inducción en bobinados de motores y pequeños transformadores.
• Puede actuar como fuente de alimentación de corta duración a 150 Hz para montajes de ensayo específicos.

Normas y especificaciones técnicas

• Normas de referencia: GB311‑61 y códigos preventivos de ensayos para equipos eléctricos.
• Modelo/serie: SBF.
• Fabricante: Wuhan UHV.
• Usos principales: ensayos AC de tensión soportada para transformadores de tensión en cascada 35–220 kV; ensayos de inducción en bobinados de motores y pequeños transformadores; fuente 150 Hz de corta duración para pruebas.
• Entrada: 3×380 V, 50 Hz.
• Salidas: 300/500/800/1000 V monofásico @150 Hz (elevar mediante transformador externo si es necesario).
• Capacidad de salida: 20% de la capacidad nominal.
• Distorsión armónica: <5%–8%.
• Límite de operación en vacío: ≤5 minutos; duración de prueba a tensión nominal: típicamente 40 segundos.
