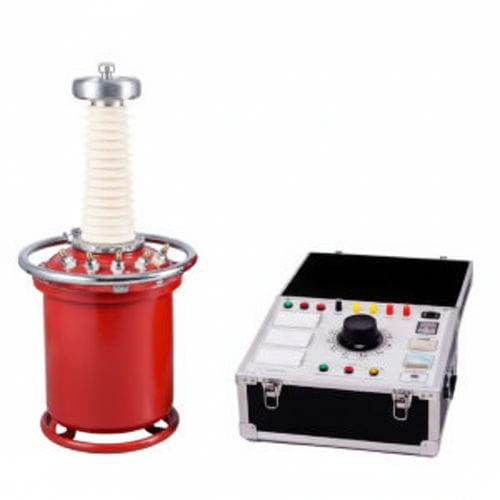

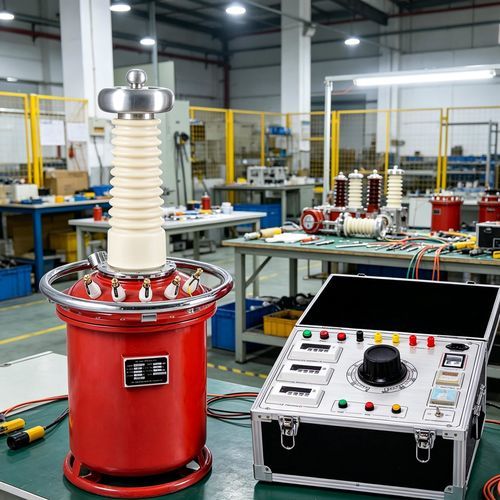

Dielectrímetro de alta tensión YDQ Digital

DCCA

Descripción general

El YDQ Digital Display 5 kVA AC Hipot Test Set es una unidad de ensayo de alta tensión con monitorización digital diseñada para pruebas de rigidez dieléctrica en corriente alterna sobre equipos eléctricos de tamaño medio. Está pensado para control de calidad y mantenimiento en entornos industriales y de servicios públicos y cuenta con una construcción sin aceite que reduce el mantenimiento.

Parámetros técnicos

• Clase de voltaje: 10 kV – 300 kV
• Rango de capacidad: 1 – 500 kVA
• Voltaje de impedancia: ≤ 8 %
• Corriente sin carga: < 7 %
• Tipos / modos de producto: CA; CA & CC; cascada CA; cascada CA-CC

Especificaciones principales (modelos disponibles / ejemplos)

• YDQ-1.5/50 — Capacidad: 1.5 kVA; HV: 50 kV; Corriente HV: 30 mA; Entrada: 200 V / 7.5 A; Relación: 500; Aumento temp. (30 min): 10 ℃
• YDQ-3/50 — Capacidad: 3 kVA; HV: 50 kV; Corriente HV: 60 mA; Entrada: 200 V / 15 A; Relación: 500; Aumento temp.: 10 ℃
• YDQ-5/50 — Capacidad: 5 kVA; HV: 50 kV; Corriente HV: 100 mA; Entrada: 200 V / 25 A; Relación: 500; Aumento temp.: 10 ℃
• YDQ-10/50 — Capacidad: 10 kVA; HV: 50 kV; Corriente HV: 200 mA; Entrada: 200 V / 50 A; Relación: 500; Aumento temp.: 10 ℃
• YDQ-20/50 — Capacidad: 20 kVA; HV: 50 kV; Corriente HV: 400 mA; Entrada: 200 V / 53 A; Relación: 500; Aumento temp.: 10 ℃
• YDQ-50/50 — Capacidad: 50 kVA; HV: 50 kV; Corriente HV: 1000 mA; Entrada: 400 V / 132 A; Relación: 500; Aumento temp.: 10 ℃
• Modelos hasta variantes de 150 kV, 200 kV y 300 kV (por ejemplo YDQ-5/100, YDQ-100/150, YDQ-200/200, YDQ-300/300) cubriendo capacidades hasta 300 kVA — consulte la tabla de modelos para valores por referencia.

Características

• Tamaño compacto y peso reducido para manipulación en campo
• Diseño sin aceite que reduce el mantenimiento y la contaminación
• Apto para pruebas en exteriores en condiciones climáticas adversas
• Rigidez dieléctrica superior a los diseños en aceite y mínima corona

Características / especificaciones técnicas

• Serie / modelo: YDQ
• Pantalla: monitorización digital para supervisión de prueba
• Capacidades disponibles: 1 — 300 kVA (según modelo)
• Rango HV: 10 kV — 300 kV
• Modos de prueba admitidos: CA, CA & CC, cascada CA, cascada CA-CC
• Voltaje de impedancia ≤ 8 %; corriente en vacío < 7 %
