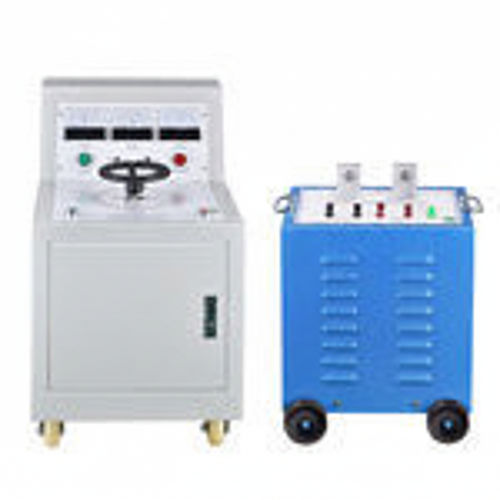

Fuente de corriente alimentación eléctrica AC DDG-5000A

CA

Introducción del producto
Los inyectores de corriente primaria serie DDG son equipos de prueba de inyección de corriente primaria y generadores de alta corriente diseñados para puesta en servicio, ensayos y diagnóstico en sistemas eléctricos, subestaciones, fabricantes y laboratorios. Disponibles en configuraciones integradas o partidas, los modelos DDG cubren salidas desde 500 A hasta 10000 A y potencias de 3 kVA a 60 kVA.

Características del producto

• Doble amperímetro para monitorización en múltiples rangos y lectura precisa en todas las escalas de prueba.
• Autotransformador ajustable de forma continua para control preciso de la salida.
• Operación con botones pulsadores y luces indicadoras de estado para retroalimentación clara durante la prueba.
• Diseño modular: unidades integradas para corrientes menores y versiones partidas para altas corrientes, facilitando transporte y disipación térmica.

Funciones y prestaciones

• Capacidad de salida: salida de alta corriente continua durante periodos limitados o salida máxima a corto plazo según protocolos de ensayo.
• Ámbito de ensayo: verificación de relés térmicos, interruptores, transformadores, contactores AC y circuitos de protección; medida directa de la relación de transformación y polaridad de TC; tiempos de accionamiento.
• Seguridad: detección de puesta a tierra y retorno a cero que impide el inicio de pruebas hasta confirmar condiciones seguras; protección por sobrepaso con retorno automático a cero y alarma audible/visual.
• Robustez EMI: medidas combinadas hardware/software anti‑interferencia para funcionamiento estable en entornos severos (temperatura/humedad elevada, marino, frío extremo, gran altitud).
• Diagnóstico y opciones: diagnóstico automático de errores, comunicación remota opcional, alarma de puerta, interfaz de verificación de tensión.
• Portabilidad: dimensiones compactas en modelos de baja intensidad; configuraciones partidas para unidades de alta intensidad que facilitan el manejo y la refrigeración.

Campos de aplicación

• Pruebas de cortocircuito de transformadores de potencia, interruptores, seccionadores y transformadores de corriente para verificar estabilidad dinámica y térmica.
• Verificación de protección por relé mediante señales de alta corriente calibradas.
• Evaluación de envejecimiento de equipos y ensayos de vida útil bajo esfuerzo de corriente elevada.
• Pruebas de capacidad de sobrecarga de motores en producción y control de calidad.
• Pruebas de rendimiento de generadores bajo condiciones de carga simuladas.
• Validación de I+D y ensayos tipo de equipos eléctricos.
• Enseñanza y prácticas de laboratorio en universidades y centros técnicos.

Parámetros técnicos (parámetros especiales personalizables)

• DDG-500: Capacidad 3 kVA; Primario V1 220 V / A1 15 A; Secundario V2 6 V / A2 500 A; Salida 500 A; Dimensiones 430×338×550 mm; Peso 48 kg; Estructura: integrada.
• DDG-1000: Capacidad 6 kVA; Primario 220 V / 27 A; Secundario 6 V / 1000 A; Salida 1000 A; Dimensiones 500×380×600 mm; Peso 80 kg; Estructura: integrada.
• DDG-2500: Capacidad 15 kVA; Primario 380 V / 39,5 A; Secundario 6 V / 2500 A; Salida 2500 A; Dimensiones 600×430×790 mm; Peso 145 kg; Estructura: integrada.
• DDG-4000: Capacidad 24 kVA; Primario 380 V / 63 A; Secundario 6 V / 4000 A; Salida 4000 A; Dimensiones 640×450×820 mm; Peso 180 kg; Estructura: integrada o partida.

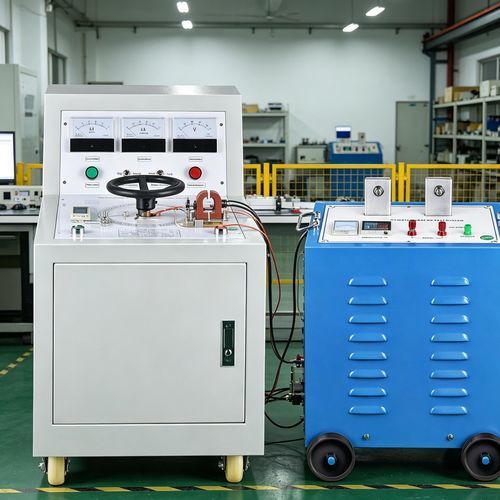

• DDG-5000: Capacidad 30 kVA; Primario 380 V / 79 A; Secundario 6 V / 5000 A; Salida 5000 A; Dimensiones 600×430×900 mm & 300×500×500 mm; Peso 145 kg & 135 kg; Estructura: partida.
• DDG-6000: Capacidad 36 kVA; Primario 380 V / 95 A; Secundario 6 V / 6000 A; Salida 6000 A; Dimensiones 600×430×900 mm & 300×500×500 mm; Peso 150 kg & 140 kg; Estructura: partida.
• DDG-8000: Capacidad 48 kVA; Primario 380 V / 126 A; Secundario 6 V / 8000 A; Salida 8000 A; Dimensiones 600×450×950 mm & 350×550×550 mm; Peso 180 kg; Estructura: partida.
• DDG-10000: Capacidad 60 kVA; Primario 380 V / 158 A; Secundario 6 V / 10000 A; Salida 10000 A; Dimensiones 800×600×1100 mm & 380×550×600 mm; Peso 200 kg; Estructura: partida.

Preguntas frecuentes

• Cómo elegir el nivel de corriente: según la corriente nominal del equipo bajo prueba; recomendación ≈1,2× la corriente nominal para verificaciones estables.
• Duración de operación: la mayoría de modelos son para funcionamiento corto o intermitente; para pruebas continuas elegir refrigeración forzada o mayor capacidad.
• Estabilidad de salida: la regulación por autotransformador y la electrónica de control proporcionan salida estable adecuada para ensayos de precisión.
• Seguridad: protecciones contra sobrecorriente, sobrecalentamiento y cortocircuito; detección de puesta a tierra y retorno a cero antes de iniciar pruebas.
• Portabilidad: unidades integradas para ≤1000 A; diseño partido para corrientes elevadas que facilita transporte y disipación.
• Mantenimiento: inspección regular de bornes, limpieza y verificación de ventilación/dissipación térmica.

Especificaciones / características técnicas

• Serie: DDG (modelos DDG-500 a DDG-10000).
• Rango de potencia: 3–60 kVA.
• Tensión primaria: 220 V o 380 V según modelo.
• Tensión secundaria: normalmente 6 V.
• Corriente de salida: 500–10000 A según modelo.
• Estructura: integrada o partida según capacidad.
