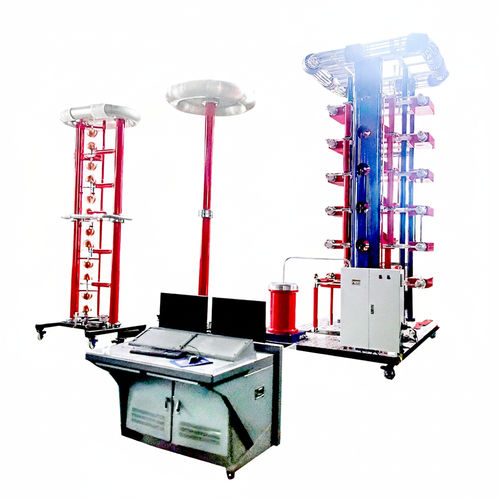

Sistema de prueba de funcionamiento

de simulacióntensión de choquede laboratorio

El sistema UHV(V) Lightning Impulse Test System genera impulsos controlados de alta tensión y alta corriente similares a la descarga por rayo para evaluar la resistencia dieléctrica y el rendimiento eléctrico de equipos de alta tensión.

Aplicaciones y ensayos típicos

• Simulación de impactos por rayo para ensayos tipo y ensayos de rutina en interruptores, aisladores, transformadores, reactores y otros equipos HV.
• Ensayos de onda completa (1.2/50 μs) y onda truncada (2–6 μs) según la configuración.

Parámetros técnicos

• Tensión de carga — Rango de ajuste: 0–100 kV; Rango de trabajo: 10,0–100,0 kV; Desviación de ajuste ≤ ±1%; Inestabilidad ≤ ±1%; Resolución 0,1 kV.
• Tiempo de carga — Rango: 30–180 s; Resolución 1 s; Retardo de alarma 2 s.
• Número de impulsos — Programable: 1–999; Número de elevaciones de tensión: 1–999.
• Ajustes de protección — Protecciones configurables contra sobrecorriente y sobretensión; protección de carga dinámica opcional.
• Estabilidad de la salida de impulso — >99%.

Ejemplos de configuración (tensión / energía)

• 100 kV / 5 kJ — sin dispositivo de truncado; sin osciloscopio/tarjeta de adquisición requerida; adecuado para equipos de nivel 6–10 kV; onda completa 1.2/50 μs.
• 200 kV / 5 kJ — sin truncado; onda completa 1.2/50 μs para equipos 6–10 kV.
• 200 kV / 10 kJ — variantes con o sin truncado/osciloscopio; onda completa 1.2/50 μs; onda truncada 2–6 μs si está equipado.
• 300 kV / 7,5 kJ a 300 kV / 30 kJ — opciones con dispositivo de corte monofásico y osciloscopio para pruebas truncadas; adecuado para niveles 10–35 kV.
• 400 kV / 10–40 kJ — variantes con o sin truncado y osciloscopio; onda completa 1.2/50 μs; onda truncada 2–6 μs cuando está disponible.
• 500 kV / 30 kJ y 600 kV / 15–30 kJ — opciones de steepening o truncado monofásico; soportan requisitos de steep-wave y full-wave.
• 800 kV / 20–80 kJ — configuraciones de muy alta tensión para equipos 10–110 kV; opciones de truncado según modelo.

Características

• Diseño de circuito con baja inductancia y filtrado resistivo para generar ondas de impulso estándar bajo grandes capacidades y cargas pesadas.
• Altos factores de utilización de alta tensión: onda de rayo ≥85% ; onda de servicio ≥80%.
• Ajuste de forma de onda sencillo, operación clara y buena sincronización.
• Control automático de carga por corriente constante que aporta elevado nivel de automatización y fuerte inmunidad a interferencias.

Composición estructural

• Componentes principales: cuerpo generador, dispositivo de truncado/recorte de forma de onda (si procede), divisor de tensión, consola de control (microordenador o tipo convencional), sistema de registro/adquisición digital de forma de onda y accesorios de medida/seguridad.

Especificaciones — resumen

• Tensión: ajuste 0–100 kV; trabajo 10,0–100,0 kV; resolución 0,1 kV; desviación/inestabilidad ≤ ±1%.
• Tiempo de carga: 30–180 s (resolución 1 s); retardo de alarma 2 s.
• Impulsos: programable 1–999; elevaciones de tensión: 1–999.
• Protección: sobrecorriente/sobretensión configurables; protección dinámica opcional.
• Estabilidad de salida: >99%; configuraciones de energía/tensión múltiples desde 100 kV/5 kJ hasta 800 kV/80 kJ disponibles.
