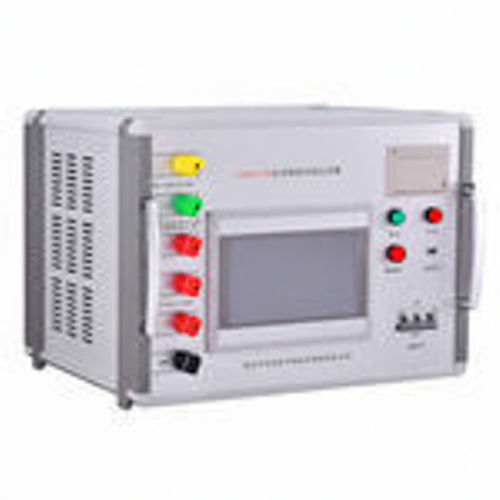

Comprobador de tensión DBF series

frecuenciade rigidez dieléctricapara dispositivos eléctricos

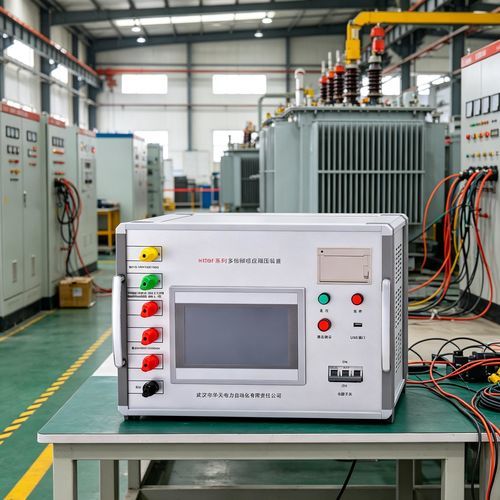

El probador DBF de tensión soportada por inducción multifrecuencia está diseñado para ensayos de resistencia dieléctrica por inducción en transformadores e inductores mutuos. Es portátil, fácil de usar y se ofrece en varias potencias para pruebas in situ.

Características del producto

• Funciones de protección: sobrevoltaje, sobrecorriente, arranque en posición cero y protección contra descargas (flashover); los umbrales de sobrevoltaje/sobrecorriente son configurables y la protección por flashover protege la muestra.
• Equipo liviano y apto para uso en campo.
• Modos de operación automáticos y manuales seleccionables para acelerar los ensayos.
• Almacenamiento de datos e impresión remota; gestión numérica de los ensayos para recuperación sencilla.
• Plataforma modular basada en DSP que permite añadir funciones y actualizar el software; interfaz hombre‑máquina intuitiva.

Mantenimiento y reparaciones

• Antes de usar: inspeccionar el equipo por daños externos, verificar el correcto funcionamiento de la pantalla LCD y las salidas; limpiar bornes corroídos o envejecidos antes del uso.
• Después de cada ensayo: limpiar cables y bornes, cortar la alimentación y desconectar; almacenar en un lugar seco, sin polvo, ventilado y sin gases corrosivos.

Transporte y almacenamiento

• Para el transporte se recomienda utilizar la caja de madera y los amortiguadores del fabricante para evitar daños; no apilar sin el embalaje de madera adecuado.
• Con la caja de la empresa, apilamiento máximo: dos capas; durante el transporte y almacenamiento, el panel de control debe quedar hacia arriba.
• Almacenar en interiores en un entorno seco, sin polvo, ventilado y no corrosivo; colocar material antihumedad bajo el equipo para evitar condensación.

Especificaciones técnicas

• Capacidad: 5 kVA, 10 kVA, 15 kVA, 20 kVA, 30 kVA
• Tensión de entrada: CA trifásica, 380 V ± 10%
• Frecuencia de la red: 50 Hz / 60 Hz
• Tensión de salida: 0–400 V (se puede aumentar con transformador elevador opcional)
• Frecuencia de salida: 50 Hz, 100 Hz, 150 Hz, 200 Hz; personalizable 20–300 Hz
• Resolución de tensión: 0,01 V
• Resolución de corriente: 0,1 A
• Precisión de tensión: ±1%
• Precisión de corriente: ±1%
• Distorsión de la forma de onda: <3%
• Dimensiones aprox. (L × A × H): 500–700 mm × 350–500 mm × 360–630 mm
• Peso: 21 kg – 75 kg
