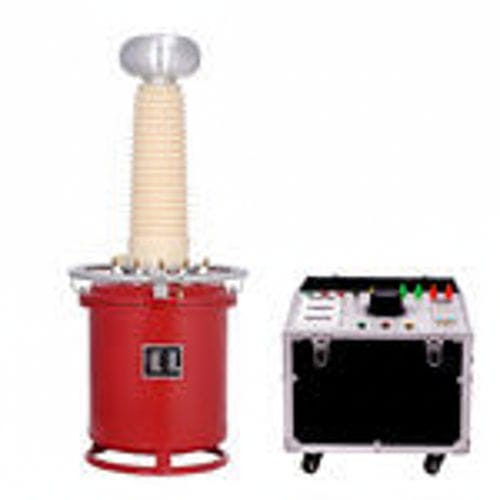

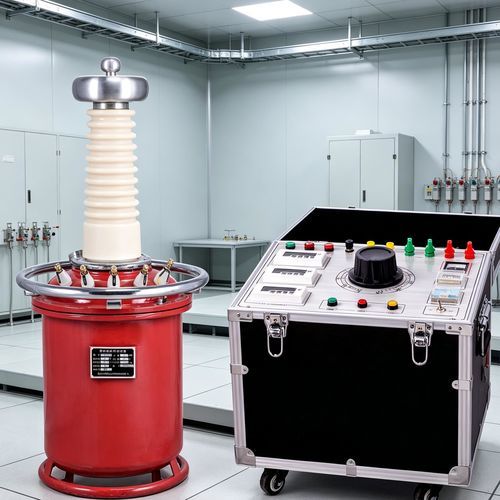

Dielectrímetro de alta tensión YDQ 10kVA

DCCA

El YDQ 10 kVA con visualización digital AC/DC — Equipo de ensayo de alta tensión es una familia de equipos de alta capacidad diseñados para ensayos de rigidez dieléctrica en equipos eléctricos de gran tamaño en laboratorios, industria y servicios públicos. Ofrece hasta 10 kVA de potencia con lectura digital y modos seleccionables AC/DC para validaciones de alto voltaje precisas.

Parámetros técnicos

• Clase de voltaje: 10 kV – 300 kV
• Rango de capacidad: 1 – 500 kVA
• Voltaje de impedancia: ≤ 8%
• Corriente sin carga: < 7%
• Tipos de producto: CA, CA y CC, cascada CA, cascada AC/DC

Especificaciones principales

• YDQ-1.5/50 — Capacidad: 1.5 kVA; HV: 50 kV; Corriente HV: 30 mA; Voltaje de entrada: 200 V / 7.5 A; Relación: 500; Aumento temp. (30 min): 10 ℃
• YDQ-3/50 — Capacidad: 3 kVA; HV: 50 kV; Corriente HV: 60 mA; Voltaje de entrada: 200 V / 15 A; Relación: 500; Aumento temp. (30 min): 10 ℃
• YDQ-5/50 — Capacidad: 5 kVA; HV: 50 kV; Corriente HV: 100 mA; Voltaje de entrada: 200 V / 25 A; Relación: 500; Aumento temp. (30 min): 10 ℃
• YDQ-10/50 — Capacidad: 10 kVA; HV: 50 kV; Corriente HV: 200 mA; Voltaje de entrada: 200 V / 50 A; Relación: 500; Aumento temp. (30 min): 10 ℃
• YDQ-20/50 — Capacidad: 20 kVA; HV: 50 kV; Corriente HV: 400 mA; Voltaje de entrada: 200 V / 53 A; Relación: 500; Aumento temp. (30 min): 10 ℃
• YDQ-30/50 — Capacidad: 30 kVA; HV: 50 kV; Corriente HV: 600 mA; Voltaje de entrada: 400 V / 79 A; Relación: 500; Aumento temp. (30 min): 10 ℃
• YDQ-50/50 — Capacidad: 50 kVA; HV: 50 kV; Corriente HV: 1000 mA; Voltaje de entrada: 400 V / 12 A; Relación: 500; Aumento temp. (30 min): 10 ℃
• YDQ-5/100 — Capacidad: 5 kVA; HV: 100 kV; Corriente HV: 50 mA; Voltaje de entrada: 200 V / 25 A; Relación: 1000; Aumento temp. (30 min): 10 ℃
• YDQ-10/100 — Capacidad: 10 kVA; HV: 100 kV; Corriente HV: 100 mA; Voltaje de entrada: 200 V / 50 A; Relación: 1000; Aumento temp. (30 min): 10 ℃
• YDQ-20/100 — Capacidad: 20 kVA; HV: 100 kV; Corriente HV: 200 mA; Voltaje de entrada: 200 V / 53 A; Relación: 1000; Aumento temp. (30 min): 10 ℃
• YDQ-30/100 — Capacidad: 30 kVA; HV: 100 kV; Corriente HV: 300 mA; Voltaje de entrada: 300 V / 79 A; Relación: 1000; Aumento temp. (30 min): 10 ℃
• YDQ-50/100 — Capacidad: 50 kVA; HV: 100 kV; Corriente HV: 500 mA; Voltaje de entrada: 500 V / 132 A; Relación: 1000; Aumento temp. (30 min): 10 ℃
• YDQ-100/150 — Capacidad: 100 kVA; HV: 150 kV; Corriente HV: 150 mA; Voltaje de entrada: 667 V / 263 A; Relación: 1500; Aumento temp. (30 min): 10 ℃
• YDQ-50/150 — Capacidad: 50 kVA; HV: 150 kV; Corriente HV: 150 mA; Voltaje de entrada: 333 V / 132 A; Relación: 1500; Aumento temp. (30 min): 10 ℃
• YDQ-30/150 — Capacidad: 30 kVA; HV: 150 kV; Corriente HV: 150 mA; Voltaje de entrada: 200 V / 80 A; Relación: 1500; Aumento temp. (30 min): 10 ℃
• YDQ-50/150 — Capacidad: 50 kVA; HV: 150 kV; Corriente HV: 333 mA; Voltaje de entrada: 500 V / 132 A; Relación: 1500; Aumento temp. (30 min): 10 ℃
• YDQ-100/150 — Capacidad: 100 kVA; HV: 150 kV; Corriente HV: 667 mA; Voltaje de entrada: 667 V / 263 A; Relación: 1500; Aumento temp. (30 min): 10 ℃
• YDQ-50/200 — Capacidad: 50 kVA; HV: 200 kV; Corriente HV: 200 mA; Voltaje de entrada: 250 V / 132 A; Relación: 2000; Aumento temp. (30 min): 10 ℃
• YDQ-100/200 — Capacidad: 100 kVA; HV: 200 kV; Corriente HV: 500 mA; Voltaje de entrada: 500 V / 263 A; Relación: 2000; Aumento temp. (30 min): 10 ℃
• YDQ-150/200 — Capacidad: 150 kVA; HV: 200 kV; Corriente HV: 750 mA; Voltaje de entrada: 750 V / 395 A; Relación: 2000; Aumento temp. (30 min): 10 ℃
• YDQ-200/200 — Capacidad: 200 kVA; HV: 200 kV; Corriente HV: 1000 mA; Voltaje de entrada: 1000 V / 526 A; Relación: 2000; Aumento temp. (30 min): 10 ℃
• YDQ-300/200 — Capacidad: 300 kVA; HV: 200 kV; Corriente HV: 1500 mA; Voltaje de entrada: 1500 V / 790 A; Relación: 2000; Aumento temp. (30 min): 10 ℃
• YDQ-50/300 — Capacidad: 50 kVA; HV: 300 kV; Corriente HV: 170 mA; Voltaje de entrada: 400 V / 132 A; Relación: 3000; Aumento temp. (30 min): 10 ℃
• YDQ-100/300 — Capacidad: 100 kVA; HV: 300 kV; Corriente HV: 333 mA; Voltaje de entrada: 400 V / 263 A; Relación: 3000; Aumento temp. (30 min): 10 ℃

Características / especificaciones técnicas

• Tamaño compacto y peso reducido para manipulación en sitio.
• Diseño seco: sin aceite y libre de mantenimiento.
• Resistente a condiciones climatológicas severas; apto para pruebas de campo.
• Rigidez dieléctrica superior a los tipos en aceite; mínima corona.
• Familia: serie YDQ (varias configuraciones por kVA y kV según tabla)
