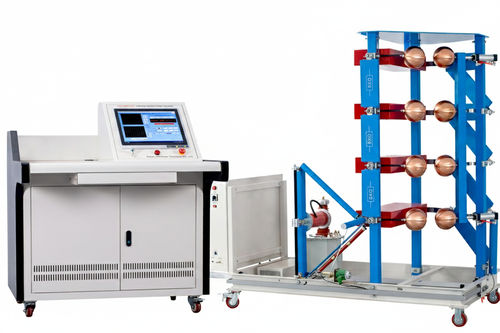

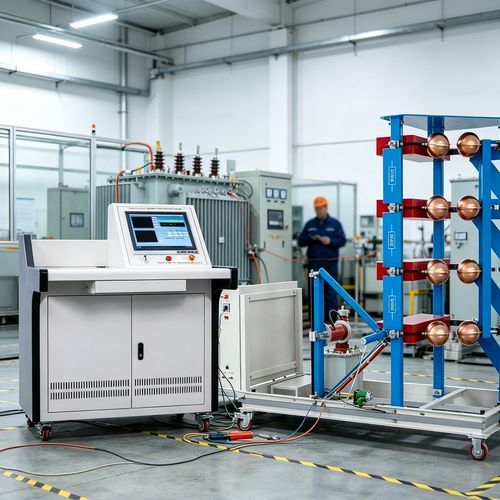

Dielectrímetro de alta tensión UHV Lightning Impulse Voltage Generator

portátil

Introducción al producto
El sistema de ensayo de voltaje de impulso UHV(V) es una solución completa diseñada para reproducir sobretensiones transitorias de alta amplitud en laboratorio y en campo. Admite ensayos de onda completa, onda truncada y onda de conmutación, y es aplicable a GIS, aisladores, transformadores, bocas de entrada (bushings), equipos HV, interruptores automáticos, interruptores de carga y armarios de red en anillo.

Ventajas técnicas

• Diseño de circuito de baja inductancia con filtrado resistivo para mantener formas de onda estándar bajo elevadas cargas capacitivas.
• Alta utilización de la tensión: utilización en impulso de rayo ≥85% y en impulso de conmutación >80%.
• Funciones orientadas al operador: ajuste sencillo de la forma de onda, controles intuitivos, secuencias programables y sincronización fiable.
• Control de carga avanzado: carga automatizada a corriente constante con alto grado de automatización e inmunidad a interferencias.

Parámetros del producto
Tensión de carga — Rango de ajuste: 0~800 kV
Rango de trabajo: 10.0~800.0 kV
Desviación de ajuste: ≤±1%
Grado de inestabilidad: ≤±1%
Resolución de ajuste: 0,1 kV
Tiempo de carga — Rango: 30~180 s
Resolución del tiempo de carga: 1 s
Retardo de alarma: 2 s
Número de impulsos — Rango: 1~999
Ajustes de protección — Sobrecorriente/sobretensión: configurables; Protección de carga dinámica: opcional

Configuración típica

• Cuerpo del generador de impulso de rayo: unidad central que genera las formas de onda de alta tensión.
• Divisor capacitivo de baja amortiguación: medición de impulsos de alta precisión (p. ej. hasta 1,0%).
• Sistema de control totalmente automático basado en ordenador: automatiza las secuencias de prueba y registra datos.
• Sistema automático de medida y análisis digital: procesa mediciones y genera informes de prueba detallados.
• Resistencias de ajuste de forma de onda y accesorios: ajustan los parámetros de la onda según los requisitos de ensayo.
• Fuente de alimentación de carga con rectificación automática: proporciona carga estable a los condensadores.

Áreas clave de aplicación

• Ensayos tipo y ensayos de fábrica de equipos de alta tensión (transformadores, GIS, bocas de entrada) conforme a normas nacionales.
• Institutos de investigación y ensayo, laboratorios terceros y universidades para investigación de materiales aislantes y verificación de equipos.
• Recepción y pruebas por muestreo en proyectos de transmisión y subestaciones para evaluar la fiabilidad operativa a largo plazo.
• Ensayos de rendimiento de dispositivos de protección contra sobretensiones (p. ej. pararrayos) bajo condiciones de impulso.

Preguntas frecuentes

• Q1: ¿Cómo proceder si los datos de ensayo no son conformes?
  A1: Verificar el cableado y eliminar interferencias ambientales, luego repetir la medición. Si persiste, escalar para inspección del equipo.
• Q2: ¿Se puede probar equipos GIS?
  A2: Confirmar compatibilidad de interfaces y rango de medida; algunos GIS requieren adaptadores dedicados.
• Q3: ¿Es necesario descargar tras las pruebas?
  A3: Sí. Descargar completamente el equipo probado con una varilla de descarga antes de retirar las conexiones.
• Q4: ¿Se puede usar cerca de equipos en tensión?
  A4: No. Conectar solo cuando el equipo probado esté desconectado, verificado y puesto a tierra.
• Q5: ¿Cuál es la autonomía de la batería?
  A5: Aprox. 4–6 horas de operación continua con carga completa; disponer baterías de repuesto o alimentación externa.
• Q6: ¿La temperatura afecta las mediciones?
  A6: Sí. Utilizar entre 5 ℃ y 40 ℃; temperaturas extremas pueden introducir desviaciones.

Características / especificaciones técnicas

• Rango de tensión de carga: 0~800 kV; rango de trabajo: 10.0~800.0 kV; resolución 0,1 kV.
• Desviación de ajuste: ≤±1%; grado de inestabilidad: ≤±1%.
• Tiempo de carga: 30~180 s; resolución 1 s; retardo de alarma 2 s.
• Número de impulsos: 1~999 (configurable).
• Ajustes de protección: sobrecorriente y sobretensión configurables; protección de carga dinámica seleccionable.
• Diseño: circuito de baja inductancia, filtrado resistivo, control de carga por corriente constante y alto grado de automatización.
