Dielectrímetro DC YDJ

CA

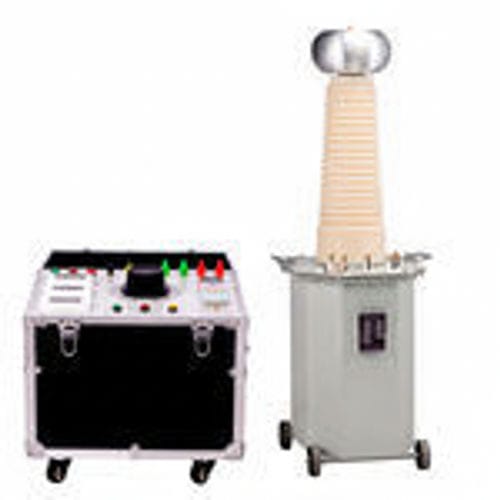

El YDJ Digital Display 10kVA Oil-Immersed AC/DC Hipot Tester es un sistema de ensayo eléctrico de alta capacidad que combina aislamiento sumergido en aceite con control digital para realizar pruebas de rigidez dieléctrica AC y DC en transformadores y otros equipos de alta tensión. Ofrece una salida robusta (10 kVA en la denominación del producto) y monitorización digital precisa, adecuado para laboratorio e industria.

Parámetros técnicos (serie YDJ)

• YDJ-1.5/50: Capacidad 1.5 kVA; Alto voltaje 50 kV; Alta corriente 30; Entrada bajo voltaje: 200 V, 7.5 A; Relación 500; Aumento de temperatura (30 min): 10 ℃
• YDJ-3/50: Capacidad 3 kVA; Alto voltaje 50 kV; Alta corriente 60; Entrada: 200 V, 15 A; Relación 500; Aumento temp (30 min): 10 ℃
• YDJ-5/50: Capacidad 5 kVA; Alto voltaje 50 kV; Alta corriente 100; Entrada: 200 V, 25 A; Relación 500; Aumento temp: 10 ℃
• YDJ-10/50: Capacidad 10 kVA; Alto voltaje 50 kV; Alta corriente 200; Entrada: 200 V, 50 A; Relación 500; Aumento temp: 10 ℃
• YDJ-20/50: Capacidad 20 kVA; Alto voltaje 50 kV; Alta corriente 400; Entrada: 380 V, 53 A; Relación 500; Aumento temp: 10 ℃
• YDJ-30/50: Capacidad 30 kVA; Alto voltaje 50 kV; Alta corriente 600; Entrada: 380 V, 79 A; Relación 500; Aumento temp: 10 ℃
• YDJ-50/50: Capacidad 50 kVA; Alto voltaje 50 kV; Alta corriente 1000; Entrada: 380 V, 12 A; Relación 500; Aumento temp: 10 ℃
• YDJ-5/100: Capacidad 5 kVA; Alto voltaje 100 kV; Alta corriente 50; Entrada: 200 V, 25 A; Relación 1000; Aumento temp: 10 ℃
• YDJ-10/100: Capacidad 10 kVA; Alto voltaje 100 kV; Alta corriente 100; Entrada: 200 V, 50 A; Relación 1000; Aumento temp: 10 ℃
• YDJ-20/100: Capacidad 20 kVA; Alto voltaje 100 kV; Alta corriente 200; Entrada: 380 V, 53 A; Relación 1000; Aumento temp: 10 ℃
• YDJ-30/100: Capacidad 30 kVA; Alto voltaje 100 kV; Alta corriente 300; Entrada: 380 V, 79 A; Relación 1000; Aumento temp: 10 ℃
• YDJ-50/100: Capacidad 50 kVA; Alto voltaje 100 kV; Alta corriente 500; Entrada: 380 V, 12 A; Relación 1000; Aumento temp: 10 ℃
• YDJ-20/150: Capacidad 20 kVA; Alto voltaje 150 kV; Alta corriente 133; Entrada: 150 V? (tabla); Entrada: 380 V, 53 A; Relación 1000; Aumento temp: 10 ℃
• YDJ-30/150: Capacidad 30 kVA; Alto voltaje 150 kV; Alta corriente 200; Entrada: 380 V, 80 A; Relación 1000; Aumento temp: 10 ℃
• YDJ-50/150: Capacidad 50 kVA; Alto voltaje 150 kV; Alta corriente 333; Entrada: 380 V, 132 A; Relación 1000; Aumento temp: 10 ℃
• YDJ-100/150: Capacidad 100 kVA; Alto voltaje 150 kV; Alta corriente 667; Entrada: 380 V, 263 A; Relación 1000; Aumento temp: 10 ℃
• YDJ-50/200: Capacidad 50 kVA; Alto voltaje 200 kV; Alta corriente 250; Entrada: 380 V, 132 A; Relación 1000; Aumento temp: 10 ℃
• YDJ-100/200: Capacidad 100 kVA; Alto voltaje 200 kV; Alta corriente 500; Entrada: 380 V, 263 A; Relación 1000; Aumento temp: 10 ℃
• YDJ-150/200: Capacidad 150 kVA; Alto voltaje 200 kV; Alta corriente 750; Entrada: 380 V, 395 A; Relación 1000; Aumento temp: 10 ℃
• YDJ-200/200: Capacidad 200 kVA; Alto voltaje 200 kV; Alta corriente 1000; Entrada: 380 V, 526 A; Relación 1000; Aumento temp: 10 ℃
• YDJ-300/200: Capacidad 300 kVA; Alto voltaje 200 kV; Alta corriente 1500; Entrada: 380 V, 790 A; Relación 1000; Aumento temp: 10 ℃
• YDJ-50/300: Capacidad 50 kVA; Alto voltaje 300 kV; Alta corriente 170; Entrada: 380 V, 132 A; Relación 1000; Aumento temp: 10 ℃
• YDJ-100/300: Capacidad 100 kVA; Alto voltaje 300 kV; Alta corriente 333; Entrada: 380 V, 263 A; Relación 1000; Aumento temp: 10 ℃
• YDJ-150/300: Capacidad 150 kVA; Alto voltaje 300 kV; Alta corriente 500; Entrada: 380 V, 395 A; Relación 1000; Aumento temp: 10 ℃
• YDJ-200/300: Capacidad 200 kVA; Alto voltaje 300 kV; Alta corriente 667; Entrada: 380 V, 526 A; Relación 1000; Aumento temp: 10 ℃
• YDJ-300/300: Capacidad 300 kVA; Alto voltaje 300 kV; Alta corriente 3000; Entrada: 380 V, 790 A; Relación 1000; Aumento temp: 10 ℃

Parámetros técnicos — caja de control

• Temperatura de operación: 0 ～ 40 ℃
• Altitud de operación: < 2000 m
• Humedad relativa: < 85%

Especificaciones principales (ejemplos de modelos de caja/operación)

• XC-3/220: Fase 3; Capacidad 3; Fuerza 1×220 V; Producción 0–220 V; Operación manual; Peso 16 kg
• XC-5/220: Capacidad 5; Fuerza 1×220 V; Producción 0–220 V; Operación manual; Peso 18 kg
• TC-10/220: Capacidad 10; Fuerza 1×220 V; Producción 0–220 V; Operación manual; Peso 80 kg
• TC-15/400: Capacidad 15; Fuerza 2×380 V; Producción 0–430 V; Operación manual; Peso 90 kg
• TC-20/400: Capacidad 20; Fuerza 2×380 V; Producción 0–430 V; Operación manual; Peso 100 kg
• TC-25/400: Capacidad 25; Fuerza 2×380 V; Producción 0–430 V; Operación manual; Peso 120 kg
• TC-30/400: Capacidad 30; Fuerza 2×380 V; Producción 0–430 V; Operación manual; Peso 140 kg
• TC-50/400: Capacidad 50; Fuerza 2×380 V; Producción 0–430 V; Operación manual; Peso 160 kg

Características / especificaciones técnicas

• Familia: YDJ series — probadores Hipot sumergidos en aceite con display digital.
• Capacidades disponibles en la serie: desde 1.5 kVA hasta 300 kVA (varios modelos YDJ-.../...).
• Tensiones de prueba altas (según modelo): típicamente 50 kV, 100 kV, 150 kV, 200 kV, 300 kV.
• Entradas de bajo voltaje: típicamente 200 V o 380 V según modelo; corrientes de entrada indicadas en la tabla por modelo.
• Relaciones y aumentos de temperatura especificados en la tabla por modelo (ej.: relación 500 o 1000; aumento de temperatura típicamente 10 ℃ en 30 min según tabla).
• Aplicaciones: pruebas de rigidez dieléctrica AC/DC en transformadores y equipos de alta tensión, adecuadas para entorno de laboratorio e industrial.
