Dielectrímetro de alta tensión YDQ 5kVA

DCCA

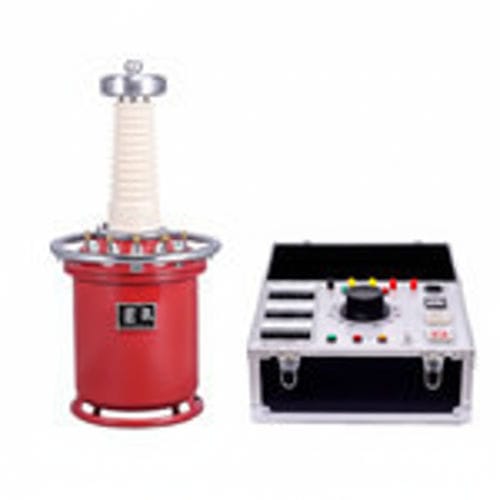

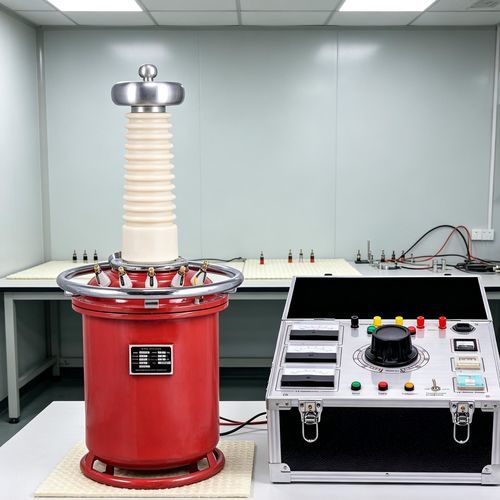

El comprobador de hipot de transformador de prueba de CA CC con puntero YDQ 5kVA es un transformador de prueba de alta tensión clásico de accionamiento manual diseñado para pruebas de hipot de estado estacionario en empresas de servicios públicos, industrias y laboratorios. Destaca por sus sencillos controles manuales, su pantalla analógica, su construcción robusta y su fácil mantenimiento para entornos en los que no se requieren funciones digitales avanzadas. Características

• Pequeño tamaño y peso ligero.
• Diseño limpio, sin aceite; sin mantenimiento.
• No se ve afectado por climas adversos; adecuado para manipulación y pruebas in situ.
• Resistencia dieléctrica significativamente superior a la de los transformadores de tipo aceite; corona mínima.

Parámetros técnicos

• Clase de tensión: 10kV-300kV.
• Gama de capacidad: 1-500 kVA.
• Tensión de impedancia: ≤8%.
• Corriente en vacío: <7%.
• Tipos de producto disponibles: AC, AC & DC, cascada AC, cascada AC DC.

Especificaciones principales

• YDQ-1,5/50 - Capacidad: 1,5 kVA; AT: 50 kV; Corriente AT: 30 mA; Entrada: 200 V / 7,5 A; Relación: 500; Aumento de temperatura (30 min): 10 ℃.
• YDQ-3/50 - Capacidad: 3 kVA; HV: 50 kV; Corriente HV: 60 mA; Entrada: 200 V / 15 A; Relación: 500; Aumento de temperatura: 10 ℃.
• YDQ-5/50 - Capacidad: 5 kVA; HV: 50 kV; Corriente HV: 100 mA; Entrada: 200 V / 25 A; Relación: 500; Aumento de temperatura: 10 ℃.
• YDQ-10/50 - Capacidad: 10 kVA; AT: 50 kV; Corriente AT: 200 mA; Entrada: 200 V / 50 A; Relación: 500; Aumento de temperatura: 10 ℃.
• YDQ-20/50 - Capacidad: 20 kVA; AT: 50 kV; Corriente AT: 400 mA; Entrada: 200 V / 53 A; Relación: 500; Aumento de temperatura: 10 ℃.
• YDQ-30/50 - Capacidad: 30 kVA; AT: 50 kV; Corriente AT: 600 mA; Entrada: 200 V / 79 A; Relación: 500; Aumento de temperatura: 10 ℃.
• YDQ-50/50 - Capacidad: 50 kVA; AT: 50 kV; Corriente AT: 1000 mA; Entrada: 200 V / 132 A; Relación: 500; Aumento de temperatura: 10 ℃.
• YDQ-5/100 - Capacidad: 5 kVA; AT: 100 kV; Corriente AT: 50 mA; Entrada: 200 V / 25 A; Relación: 1000; Aumento de temperatura: 10 ℃.
• YDQ-10/100 - Capacidad: 10 kVA; AT: 100 kV; Corriente AT: 100 mA; Entrada: 200 V / 50 A; Relación: 1000; Aumento de temperatura: 10 ℃.
• YDQ-20/100 - Capacidad: 20 kVA; AT: 100 kV; Corriente AT: 200 mA; Entrada: 200 V / 53 A; Relación: 1000; Aumento de temperatura: 10 ℃.
• YDQ-30/100 - Capacidad: 30 kVA; AT: 100 kV; Corriente AT: 300 mA; Entrada: 300 V / 79 A; Relación: 1000; Aumento de temperatura: 10 ℃.
• YDQ-50/100 - Capacidad: 50 kVA; HV: 100 kV; Corriente HV: 500 mA; Entrada: 500 V / 132 A; Relación: 1000; Aumento de temperatura: 10 ℃.
• YDQ-20/150 - Capacidad: 20 kVA; HV: 150 kV; Corriente HV: 150 mA; Entrada: 133 V / 53 A; Relación: 1500; Aumento de temperatura: 10 ℃.
• YDQ-30/150 - Capacidad: 30 kVA; HV: 150 kV; Corriente HV: 150 mA; Entrada: 200 V / 80 A; Relación: 1500; Aumento de temperatura: 10 ℃.
• YDQ-50/150 - Capacidad: 50 kVA; HV: 150 kV; Corriente HV: 150 mA; Entrada: 333 V / 132 A; Relación: 1500; Aumento de temperatura: 10 ℃.
• YDQ-100/150 - Capacidad: 100 kVA; HV: 150 kV; Corriente HV: 150 mA; Entrada: 667 V / 263 A; Relación: 1500; Aumento de temperatura: 10 ℃.
• YDQ-50/200 - Capacidad: 50 kVA; HV: 200 kV; Corriente HV: 200 mA; Entrada: 250 V / 132 A; Relación: 2000; Aumento de temperatura: 10 ℃.
• YDQ-100/200 - Capacidad: 100 kVA; HV: 200 kV; Corriente HV: 200 mA; Entrada: 500 V / 263 A; Relación: 2000; Aumento de temperatura: 10 ℃.
• YDQ-150/200 - Capacidad: 150 kVA; AT: 200 kV; Corriente AT: 200 mA; Entrada: 750 V / 395 A; Relación: 2000; Aumento de temperatura: 10 ℃.
• YDQ-200/200 - Capacidad: 200 kVA; AT: 200 kV; Corriente AT: 200 mA; Entrada: 1000 V / 526 A; Relación: 2000; Aumento de temperatura: 10 ℃.
• YDQ-300/200 - Capacidad: 300 kVA; AT: 200 kV; Corriente AT: 200 mA; Entrada: 1500 V / 790 A; Relación: 2000; Aumento de temperatura: 10 ℃.
• YDQ-50/300 - Capacidad: 50 kVA; HV: 300 kV; Corriente HV: 300 mA; Entrada: 170 V / 132 A; Relación: 3000; Aumento de temperatura: 10 ℃.
• YDQ-100/300 - Capacidad: 100 kVA; HV: 300 kV; Corriente HV: 300 mA; Entrada: 333 V / 263 A; Relación: 3000; Aumento de temperatura: 10 ℃.
• YDQ-150/300 - Capacidad: 150 kVA; HV: 300 kV; Corriente HV: 300 mA; Entrada: 500 V / 395 A; Relación: 3000; Aumento de temperatura: 10 ℃.
• YDQ-200/300 - Capacidad: 200 kVA; HV: 300 kV; Corriente HV: 300 mA; Entrada: 667 V / 526 A; Relación: 3000; Aumento de temperatura: 10 ℃.
• YDQ-300/300 - Capacidad: 300 kVA; HV: 300 kV; Corriente HV: 300 mA; Entrada: 1500 V / 790 A; Relación: 3000; Aumento de temperatura: 10 ℃.

Notas adicionales del producto

• Nombres propios / referencias comunes en la página: Equipo de prueba de alta tensión; Transformador de prueba; Equipo de prueba hipot.
• Documentación disponible del producto en la página: manual de usuario y certificación de calibración (PDF).
• Vídeo(s) del producto relacionado(s) incrustado(s) en la página demostrando las variantes del equipo de prueba hipot AC/DC YDQ.

Características / especificaciones técnicas

• Clase de tensión: 10kV-300kV.
• Gama de capacidad: 1-500 kVA (múltiples variantes de modelo enumeradas anteriormente por designación de modelo).
• Tensión de impedancia: ≤8%.
• Corriente en vacío: <7%.
• Tipos de producto disponibles: AC, AC & DC, cascada AC, cascada AC DC.
• Diseño: tipo seco (sin aceite), compacto, libre de mantenimiento, alta resistencia dieléctrica, baja corona.
• Documentación proporcionada: Manual de usuario (PDF) y Certificación de calibración (PDF).
• Multimedia: vídeo(s) del producto incrustado(s) que demuestra(n) el equipo de prueba Hipot AC/DC YDQ.
