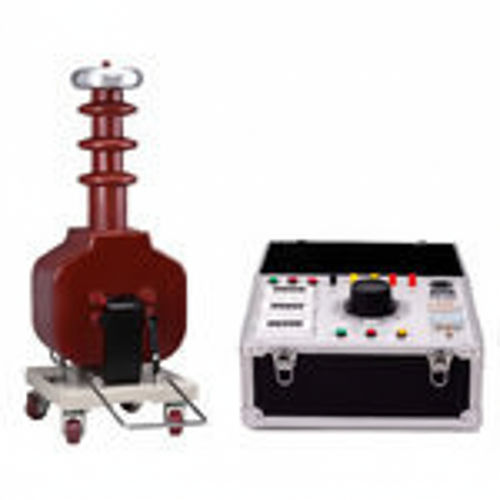

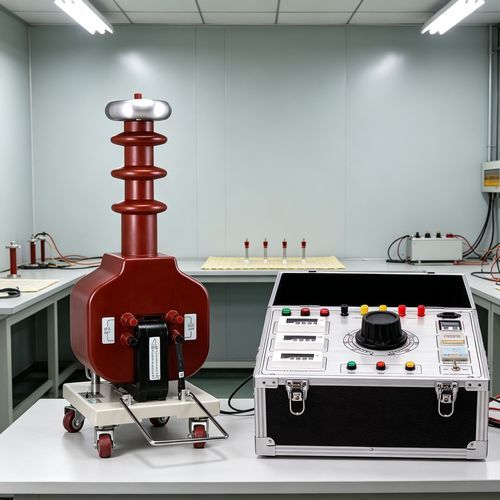

Dielectrímetro de alta tensión GTBDCCA
Añadir a mis favoritos
Añadir al comparador
Características
- Características específicas
- DC, CA, de alta tensión
Descripción
Descripción general
Parámetros técnicos clave
Ejemplo típico (5 kVA)
Variantes de modelo (selección)
Caja de control / límites ambientales
Características
Aplicaciones
Resumen de especificaciones
- Probador Hipot AC/DC tipo seco para verificación de la rigidez dieléctrica en equipos de media tensión. Capacidad nominal 5 kVA, pantalla digital y transformador tipo seco, adecuado para entornos industriales, laboratorios y servicios públicos.
Parámetros técnicos clave
- Impedancia de tensión: ≤12%
- Forma de onda de salida: onda sinusoidal (AC)
- Aumento de temperatura superficial: <55℃
- Corriente en vacío: <4%
Ejemplo típico (5 kVA)
- Modelo 5/50 — Capacidad: 5 kVA; Tensión de entrada: 200 V o 400 V; Tensión de salida: 50 kV AC; Corriente de salida: 100 mA; HV CC: hasta 70 kV según configuración; Peso: 30 kg.
Variantes de modelo (selección)
- 1.5/50 — 1.5 kVA, 50 kV, 30 mA, 15 kg
- 3/50 — 3 kVA, 50 kV, 60 mA, 20 kg
- 5/50 — 5 kVA, 50 kV, 100 mA, 30 kg
- 10/50 — 10 kVA, 50 kV, 200 mA, 40 kg
- 15/50 a 30/50 — capacidades hasta 30 kVA con corrientes y pesos correspondientes
- 5/100, 10/100 … 30/100 — variantes con salida 100 kV AC y corrientes/pesos ajustados
- Serie TC (p.ej. TC-10/220, TC-15/400) — variantes de mayor potencia con salidas hasta ~430 kV (ver tabla completa).
Caja de control / límites ambientales
- Temperatura de funcionamiento (caja de control): 0 ～ 40℃
- Altitud: < 2000 m
- Humedad relativa: < 85%
Características
- Transformador de ensayo de alto voltaje tipo seco (sin mantenimiento) para uso continuo.
- Pantalla digital para control y lectura precisa de los parámetros de ensayo.
- Diseño que minimiza la corona y la caída de tensión; amplio margen de tensión para estabilidad.
- Materiales aislantes modernos que permiten reducir tamaño y peso.
Aplicaciones
- Ensayos de rigidez dieléctrica (hipot) en equipos de media tensión.
- Control de calidad en producción, ensayos de laboratorio y mantenimiento en compañías de suministro.
- Diagnóstico de rutina y pruebas de aceptación de transformadores, cuadros, cables y componentes.
Resumen de especificaciones
- Serie: GTB
- Capacidad nominal del ejemplo: 5 kVA (GTB 5kVA); otras capacidades disponibles según la tabla.
- Salidas: AC y DC (AC en senoide)
- Impedancia de tensión ≤12%; aumento de temperatura superficial <55℃; corriente en vacío <4%
- Rango ambiental de la caja de control: 0–40℃, altitud <2000 m, HR <85%
- Documentación: manual de usuario y certificado de calibración disponibles a petición.
