Dielectrímetro de alta tensión GTB 5kVA
DCCA

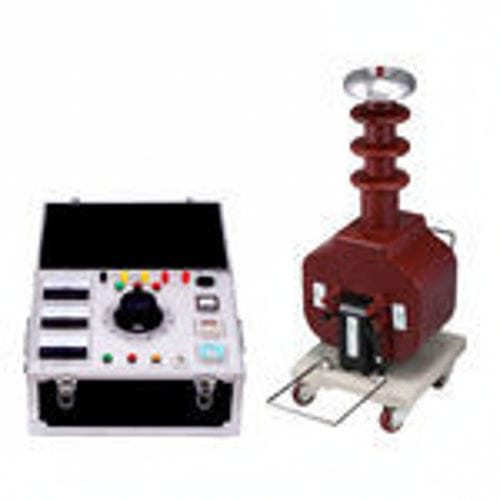

Dielectrímetro de alta tensión - GTB 5kVA - Wuhan UHV Power Technology Co.,Ltd. - DC / CA

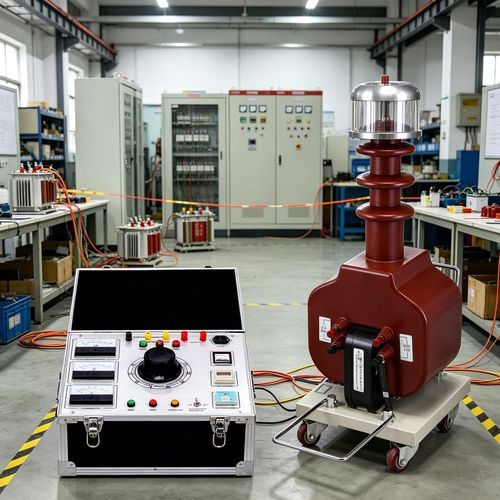

Dielectrímetro de alta tensión - GTB 5kVA - Wuhan UHV Power Technology Co.,Ltd. - DC / CA
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Wuhan UHV Power Technology Co.,Ltd.

Características

Características específicas
DC, CA, de alta tensión

Descripción

Resumen
  • Equipo Hipot analógico AC/DC tipo seco con instrumentación por aguja (pointer) y transformador de alto voltaje en diseño dry-type.
  • Capacidad nominal: 5 kVA (serie disponible de 1.5 kVA a 30 kVA); salidas AC y DC para pruebas de resistencia dieléctrica en equipos de media tensión.
  • Operación manual sencilla y diseño de bajo mantenimiento, indicado para bancos de ensayo industriales y talleres.


Parámetros técnicos
  • Voltaje de impedancia: ≤12%
  • Forma de onda de salida: onda sinusoidal
  • Aumento de temperatura superficial: <55℃
  • Corriente en vacío: <4%


Modelos / Rendimiento principal (selección)
  • Modelo 1.5/50 — Capacidad: 1.5 kVA; Tensión de entrada: 200 o 400 V; Tensión de salida: 50 kV; Corriente de salida: 30 mA; Salida DC de alto voltaje: 70 kV; Peso: 15 kg
  • Modelo 3/50 — Capacidad: 3 kVA; Entrada: 200 o 400 V; Salida: 50 kV; Corriente: 60 mA; DC: 70 kV; Peso: 20 kg
  • Modelo 5/50 — Capacidad: 5 kVA; Entrada: 200 o 400 V; Salida: 50 kV; Corriente: 100 mA; DC: 70 kV; Peso: 30 kg
  • Modelo 10/50 — Capacidad: 10 kVA; Entrada: 200 o 400 V; Salida: 50 kV; Corriente: 200 mA; DC: 70 kV; Peso: 40 kg
  • Modelo 15/50 — Capacidad: 15 kVA; Entrada: 200 o 400 V; Salida: 50 kV; Corriente: 300 mA; DC: 70 kV; Peso: 50 kg
  • Modelo 20/50 — Capacidad: 20 kVA; Entrada: 200 o 400 V; Salida: 50 kV; Corriente: 400 mA; DC: 70 kV; Peso: 55 kg
  • Modelo 25/50 — Capacidad: 25 kVA; Entrada: 200 o 400 V; Salida: 50 kV; Corriente: 500 mA; DC: 70 kV; Peso: 60 kg
  • Modelo 30/50 — Capacidad: 30 kVA; Entrada: 200 o 400 V; Salida: 50 kV; Corriente: 600 mA; DC: 70 kV; Peso: 65 kg


Condiciones ambientales de la caja de control
  • Temperatura de operación: 0 ～ 40 ℃
  • Altitud: < 2000 m
  • Humedad relativa: < 85%


Documentos y multimedia
  • Manual de usuario (PDF) disponible
  • Certificado de calibración (PDF) disponible
  • Vídeos de demostración / presentación en YouTube disponibles


Características / especificaciones técnicas
  • Tipo: Probador Hipot AC/DC, tipo seco, instrumentación analógica por aguja (operación manual)
  • Rango de capacidad: ejemplos de 1.5 kVA hasta 30 kVA (variantes de modelo disponibles)
  • Tensión de entrada: 200 V o 400 V según modelo
  • Salida AC: onda sinusoidal; salida DC de alto voltaje según modelo
  • Voltaje de impedancia: ≤12%
  • Corriente en vacío: <4%
  • Aumento de temperatura superficial: <55℃
  • Ambiente de operación: 0–40℃; altitud <2000 m; humedad relativa <85%
  • Documentación incluida: manual de usuario y certificado de calibración (PDF)
