Dielectrímetro de alta tensión UHV-280

multipuntoDCCA

Descripción del producto

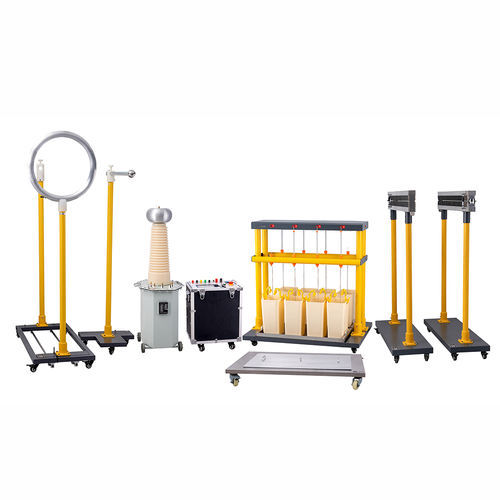

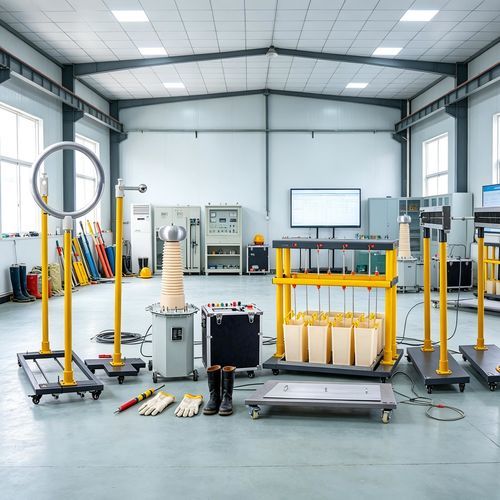

UHV-280 es un equipo automático de ensayo de tensión soportable en AC diseñado para realizar pruebas de rigidez dieléctrica y medición de corriente de fuga en botas aislantes, guantes aislantes y herramientas de protección asociadas. El sistema incluye una consola de control, un banco de prueba de 8 posiciones, un booster (transformador de prueba) sumergido en aceite y accesorios opcionales. Permite ensayar hasta 8 muestras simultáneamente con disparo independiente por canal y transmisión inalámbrica anti‑interferencias de la corriente de fuga a la consola para supervisión y registro centralizados.

Características del producto

• Ensayo AC de tensión soportable y medida de corriente de fuga para hasta 8 botas o guantes con lecturas individuales por muestra.
• Método de prueba en seco para botas con pequeñas bolas de acero — evita rellenar con agua y facilita el secado posterior.
• Separación HV/LV y transmisión inalámbrica anti‑interferencias de los datos de fuga a la consola para mayor seguridad del operario.
• Mecanismo de disparo independiente por canal: una descarga o exceso de fuga en una muestra no interrumpe los demás canales.
• Pantalla táctil TFT de 7 pulgadas que muestra tensión de prueba, corrientes de fuga en 8 canales, calendario, temporización y mensajes.
• Booster controlado por motor DC/stepper para rampa, mantenimiento, temporización y corte automáticos; resultados y trazas de fuga se guardan automáticamente.
• Bandeja de puesta a tierra inoxidable dedicada para botas y contenedor inoxidable para pruebas de guantes para montaje seguro y repetible.
• Relación de transformación ajustable para compatibilidad con transformadores de cliente; protección contra sobrecorriente integrada.

Parámetros técnicos

• Modelo: UHV-280
• Alimentación: 220 V ±10% 50 Hz
• Salida consola: 0–250 V, 12 A
• Salida booster (HT): 30 kV – 500 kV
• Capacidad de salida: 3 kVA – 100 kVA
• Rango de corriente de fuga HV: hasta 29,9 mA; resolución 0,01 mA; precisión ±1% +3 dígitos
• Umbral de disparo por muestra: ≥12 mA (configurable)
• Temporización: programable hasta 99 minutos
• Condiciones de operación: -10℃ a 40℃, ≤90% HR (sin condensación)
• Dimensiones consola: 400 × 300 × 550 mm; máquina de prueba: 1000 × 800 × 1000 mm
• Peso consola: 25 kg; peso máquina: 20 kg

Ventajas del instrumento

• Secuencia totalmente automática conforme a normas: rampa, mantenimiento, temporización y corte automáticos para aumentar rendimiento y repetibilidad.
• Interfaz clara y ajuste digital de parámetros (tensión objetivo, umbrales de fuga, tiempo); impresión local y almacenamiento de datos disponibles.
• Aislamiento por canal y protecciones inteligentes (sobrecorriente/sobretensión) para proteger personal y equipos.
• Rangos de salida y medición configurables para adaptarse a diferentes estándares y necesidades productivas.
• Gestión integrada de datos con visualización en tiempo real y micro‑impresora opcional para trazabilidad.

Escenarios de aplicación

• Inspecciones periódicas de EPI aislantes (botas, guantes, cascos) en utilities y departamentos de mantenimiento.
• Pruebas de aceptación in situ en subestaciones y puntos de transmisión/distribución para herramientas aislantes nuevas o reemplazadas.
• Pruebas por lotes en centros de ensayo y laboratorios terceros con determinación automática de resultados.
• Control de calidad de salida de fábrica para fabricantes de equipos de protección aislante.
• Gestión de seguridad eléctrica en industrias (petroquímica, metalurgia, minería, ferrocarril, puertos, grandes manufacturas).

FAQ

• P: ¿Por qué realizar ensayos de tensión soportable en botas y guantes aislantes? R: Para detectar degradación del aislamiento (envejecimiento, desgaste, humedad, contaminación o daños) que pueda causar fugas o ruptura y riesgo de descarga eléctrica.
• P: ¿Qué elementos se pueden ensayar? R: Principalmente botas y guantes aislantes en ensayo AC a frecuencia de red; con accesorios adecuados se pueden ensayar otras herramientas aislantes.
• P: ¿Qué ocurre si una muestra falla durante la prueba? R: El canal correspondiente se aísla automáticamente mediante el mecanismo de disparo, las demás muestras continúan el ensayo.
