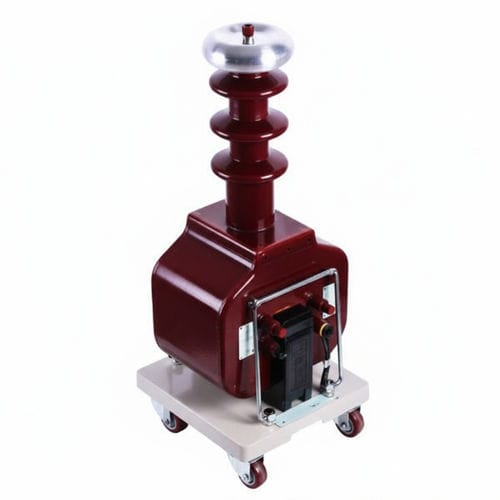

Dielectrímetro de alta tensión GTB-15kVA/120kV

DCCA

Descripción del producto

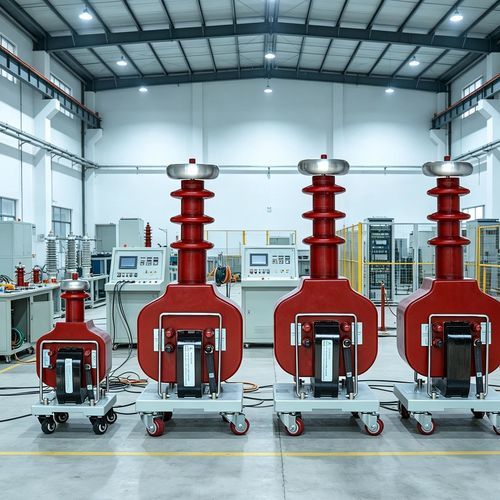

La serie GTB 50–120 kV es un conjunto de transformador de prueba de tipo seco diseñado para ensayos de tensión soportada en CA y CC a frecuencia industrial sobre cables, componentes eléctricos y materiales aislantes. El equipo incluye caja de control, transformador de prueba de tipo seco y accesorios asociados, y está optimizado para pruebas in situ gracias a su menor peso y dimensiones frente a soluciones llenas de aceite.

Características principales

• Composición principal: caja de control, transformador de prueba de tipo seco y accesorios de conexión/protección.
• Adecuado para ensayos de tensión soportada en CA y CC a frecuencia de red para cables, componentes y materiales aislantes.
• Equipado con un apilamiento de silicio de alta tensión suministrado por el fabricante que permite suministro de alta tensión en DC cuando se usa con gabinetes de control y dispositivos de protección.
• Diseño portátil para pruebas de campo: formato compacto y despliegue simplificado.
• Compatible con gabinetes de control, protección por microamperios, gaps de bola y cajas de apantallamiento o soportes para conductores de bajada HV.

Precauciones de seguridad

• Colocar el equipo a una distancia de seguridad adecuada; no pasar conductores de bajada HV por pasos de peatones.
• Instalar vallas de protección y señalización «¡Alto! Alta tensión» en la zona de ensayo.
• Soportar o aislar los conductores de bajada HV; asignar personal para vigilar y mantener a las personas alejadas de los tramos de cable.
• Para ensayos en DC, ajustar el microamperímetro al rango apropiado (normalmente el más alto); usar cajas de apantallamiento y protección automática contra sobrecorriente para prevenir daños o cortocircuitos súbitos.
• Antes de ensayos en frecuencia de red, comprobar la capacitancia del conjunto para evitar resonancias con la unidad bajo prueba.
• Asegurar una conexión a tierra firme y separada para la tierra de trabajo (extremo HV y extremo del capacitor estabilizador) y la tierra de protección (chasis del gabinete de control).
• Detener las pruebas si hay inestabilidad de alimentación o perturbaciones externas; investigar y restablecer condiciones estables antes de continuar.
• Si los instrumentos muestran movimientos anormales, aparece humo, destellos, olor a quemado o ruidos inusuales, cortar la alimentación y revisar inmediatamente.
• Realizar ensayos de alta tensión conforme a las normativas de seguridad aplicables.

Especificaciones técnicas

• Rango de la serie: GTB 50–120 kV.
• Tensión de impedancia: ≤12%.
• Forma de onda de salida: sinusoidal.
• Aumento de temperatura superficial: <55°C.
• Corriente en vacío: <4%.
