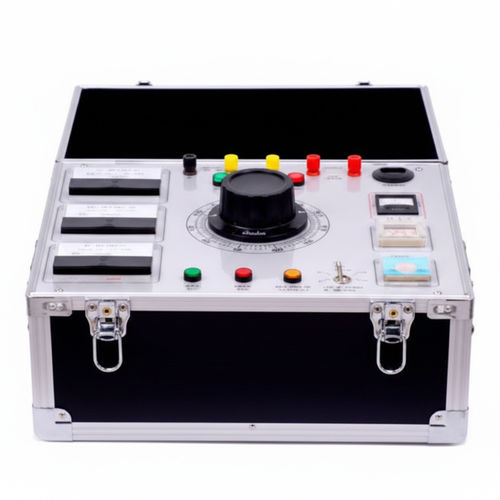

Cuadro de mando de potencia XC/TC

automáticocompacto

Introducción

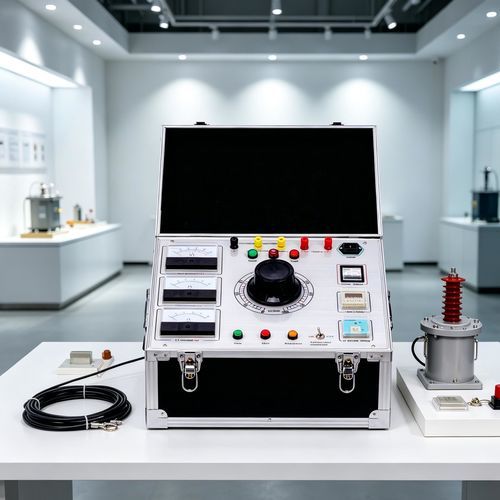

La consola/caja de control serie XC/TC es un equipo auxiliar diseñado para transformadores de prueba XC/TC. Proporciona operación sencilla, mantenimiento fácil y protección fiable para ensayos in situ en empresas eléctricas, plantas industriales, instalaciones metalúrgicas, centrales y ferrocarriles.

Parámetros técnicos

• Temperatura ambiente: 0–40°C
• Altitud: < 100 m
• Humedad relativa: < 85%
• Resistencia de aislamiento tras almacenamiento prolongado: ≥ 0,5 MΩ (medida con megóhmetro 500 V)

Uso y mantenimiento

• Durante la recepción, comprobar que el cableado del circuito de control principal esté firme y que la escobilla del regulador de tensión tenga buen contacto.
• Tras un almacenamiento prolongado, medir la resistencia de aislamiento con un megóhmetro de 500 V antes de su uso; valor ≥ 0,5 MΩ.
• La tensión de alimentación debe coincidir con el valor indicado en la placa de la carcasa.
• El armario dispone de protección contra sobrecorriente ajustada de fábrica al 80 % de la corriente nominal; para ensayos con baja carga, ajustar según la corriente nominal del producto probado.
• Después de su uso, cerrar la tapa del armario para mantener el interior limpio.

Características del producto

• Monitoreo en tiempo real: corriente de salida, tensión de instrumentos, indicador de lectura cero, indicador de cierre y estado de temporización.
• Protección integrada: protección contra sobrecorriente, relé de corriente de alta precisión y temporizador automático.
• Relé de tiempo de nueva generación con amplia gama de temporización para ajustes de prueba flexibles.
• Relé de corriente de alta precisión para una protección precisa de personal y equipos.
• Diseño compacto y portátil, apto para pruebas y mantenimiento in situ.

Especificaciones

• Sistema / Modelo: XC/TC
• Aplicación: consola/caja de control auxiliar para transformadores de prueba serie XC/TC
• Protección contra sobrecorriente ajustada en fábrica: 80 % de la corriente nominal (ajustable)
• Funciones de monitorización: corriente de salida, tensión de instrumentos, indicador de lectura cero, indicador de cierre, estado de temporización
• Dispositivos de protección: protección contra sobrecorriente, relé de corriente de alta precisión, temporizador automático
