Dielectrímetro de alta tensión GTB

DCCAportátil

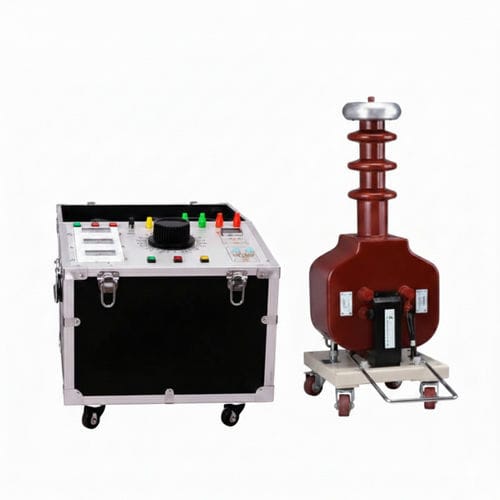

El GTB Digital Display es un equipo de ensayo Hipot AC/DC tipo seco con salida de prueba de 10 kVA y control digital, diseñado para ensayos de rigidez dieléctrica en transformadores de potencia, cables y otros equipos de alta tensión. Su aislamiento en seco reduce el mantenimiento y proporciona operación estable, adecuado para laboratorios de alta tensión y bancos de ensayo industriales.

Funciones y aplicación principal

• Ensayos Hipot en corriente alterna (AC) y continua (DC) para verificación de la rigidez dieléctrica.
• Diseño tipo seco (sin aceite) para menor mantenimiento y mayor estabilidad.
• Pantalla digital y control preciso para regulación simple de tensión y corriente.

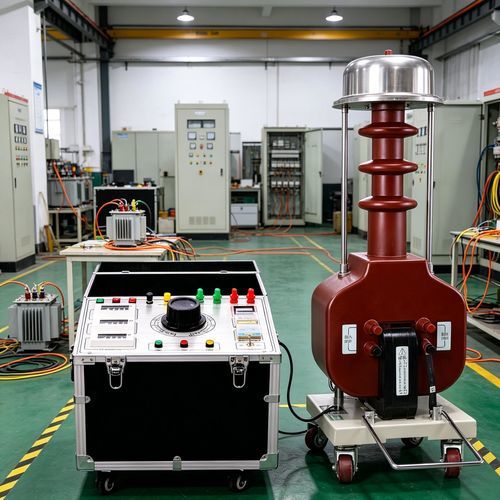

• Destinado a laboratorios de alta tensión y pruebas industriales de transformadores de potencia, cables y componentes de alta tensión.

Parámetros técnicos extraídos de la ficha

• Tensión de impedancia: ≤ 12%
• Forma de onda de salida: seno
• Aumento de temperatura superficial: < 55 ℃
• Corriente en vacío: < 4%

Modelos y especificaciones (extracto de tablas)

• Ejemplos de capacidades/configuración: 1.5/50, 3/50, 5/50, 10/50, 15/50, 20/50, 25/50, 30/50 (combinaciones de kVA/kV y corriente de salida).
• Opciones de entrada: 200 V o 400 V (según modelo).
• Tensiones de salida típicas listadas: 50 kV, 100 kV, 120 kV, 140 kV, 125 kV, 160 kV, 200 kV, 250 kV, 300 kV, 380 kV, 400 kV, 430 kV (según modelo).
• Corrientes de salida (ejemplos): 30 mA, 60 mA, 100 mA, 125 mA, 140 mA, 150 mA, 200 mA, 250 mA, 300 mA, 400 mA (según modelo).
• Referencias de ejemplo: XC-3/220, XC-5/220, TC-10/220, TC-15/400, TC-20/400, TC-25/400, TC-30/400, TC-50/400, TC-100/400 (cada modelo tiene valores específicos en las tablas).

Notas de explotación (caja de control)

• Temperatura ambiente de la caja de control: 0 ～ 40 ℃
• Altitud de uso: < 2000 m
• Humedad relativa: < 85%

Características / especificaciones técnicas

• Capacidad nominal mostrada: 10 kVA (modelo ilustrativo GTB Digital Display 10kVA).
• Tipo: Probador Hipot AC/DC tipo seco con pantalla digital.
• Pantalla/control: pantalla digital y control manual/por consola según modelo.
• Salida CC de alta tensión (valores ejemplo): hasta 430 kV en algunas variantes (dependiendo del modelo).
• Peso indicativo: varía según el modelo (ejemplos en tablas: 15 kg, 20 kg, 30 kg, 40 kg, 50 kg hasta ~160 kg según modelo).
• Forma de onda de salida: senoidal.
• Tensión de impedancia: ≤ 12%.
• Corriente en vacío: < 4%.
• Elementos de diseño: transformador de prueba de alta tensión con materiales seleccionados para estabilidad, reducción de corona y buen rendimiento de aislamiento; nuevos materiales aislantes reducen tamaño y peso (según ficha).
