Aparato de pruebas por inyección primaria DDG-1000A

de corrientede cortocircuitoautomático

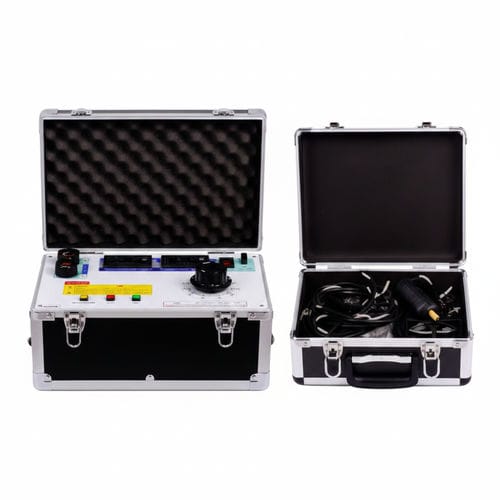

El DDG-1000A es un equipo de ensayo inyectador de corriente primaria diseñado para generar corrientes elevadas y actuar como fuente/boost de corriente en ensayos de seguridad, calibración y experimentación en sistemas eléctricos.

Descripción del producto

• Tipo de dispositivo: inyectador de corriente primaria / generador de gran corriente (booster de corriente / fuente de corriente).
• Finalidad: suministrar y simular condiciones de corriente extrema (cortocircuito, elevación de temperatura) para pruebas, calibración e investigación.
• Capacidad típica: corrientes de salida dependientes del modelo desde 500 A hasta 10 000 A; ejemplo DDG-1000: 1000 A, 6 kVA.

Características

• Dos amperímetros para monitorización en amplios rangos de corriente.
• Autotransformador ajustable para regulación fina de la salida.
• Lámparas indicadoras de estado y controles por pulsador para operación sencilla.
• Construcción integral o separable (fission) disponible para facilitar el transporte y la manipulación.

Aplicaciones principales

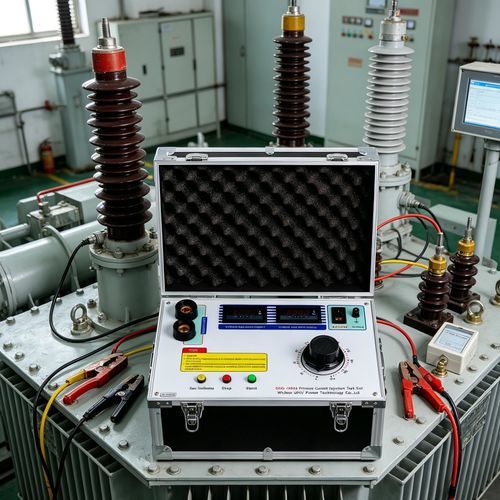

• Ensayos de estabilidad térmica y dinámica de interruptores automáticos, interruptores y contactores.
• Calibración y ensayo de relación de transformadores de corriente (CT).
• Pruebas de subida de temperatura en barras de bus, casquillos y terminaciones de cables.
• Configuración y verificación de dispositivos de protección por relés.
• Investigación científica y experimentos de laboratorio que requieren fuentes de alta corriente.

Parámetros técnicos (ejemplos de la serie)

• DDG-500 — Capacidad: 3 kVA; V1: 220 V; A1: 15 A; V2: 6 V; A2: 500 A; Dimensiones (mm): 430×338×550; Peso: 48 kg; Estructura: integral.
• DDG-1000 — Capacidad: 6 kVA; V1: 220 V; A1: 27 A; V2: 6 V; A2: 1000 A; Dimensiones (mm): 500×380×600; Peso: 80 kg; Estructura: integral.
• DDG-2500 — Capacidad: 15 kVA; V1: 380 V; A1: 39,5 A; V2: 6 V; A2: 2500 A; Dimensiones (mm): 600×430×790; Peso: 145 kg; Estructura: integral.
• DDG-4000 — Capacidad: 24 kVA; V1: 380 V; A1: 63 A; V2: 6 V; A2: 4000 A; Dimensiones (mm): 640×450×820; Peso: 180 kg; Estructura: integral / separable.
• DDG-5000 — Capacidad: 30 kVA; V1: 380 V; A1: 79 A; V2: 6 V; A2: 5000 A; Dimensiones (mm): 600×430×900 y 300×500×500 (opción separable); Peso: 145 y 135 kg; Estructura: separable.
• DDG-6000 — Capacidad: 36 kVA; V1: 380 V; A1: 95 A; V2: 6 V; A2: 6000 A; Dimensiones (mm): 600×430×900 y 300×500×500; Peso: 150 y 140 kg; Estructura: separable.
• DDG-8000 — Capacidad: 48 kVA; V1: 380 V; A1: 126 A; V2: 6 V; A2: 8000 A; Dimensiones (mm): 600×450×950 y 350×550×550; Peso: 180 kg; Estructura: separable.
• DDG-10000 — Capacidad: 60 kVA; V1: 380 V; A1: 158 A; V2: 6 V; A2: 10000 A; Dimensiones (mm): 800×600×1100 y 380×550×600; Peso: 200 kg; Estructura: separable.

Características / especificaciones técnicas

• Rango de corriente de salida: corrientes secundarias típicas desde 500 A hasta 10 000 A según el modelo.
• Alimentación primaria: comúnmente 220 V o 380 V según el modelo; kVA nominal variable.
• Referencia secundaria: V2 típicamente 6 V para la conexión del inyectador.
• Construcción: variantes integrales (unidad única) o separables (fission) para facilitar el transporte.
• Control y seguridad: doble amperímetro, autotransformador ajustable, indicadores de estado y controles por pulsador.
