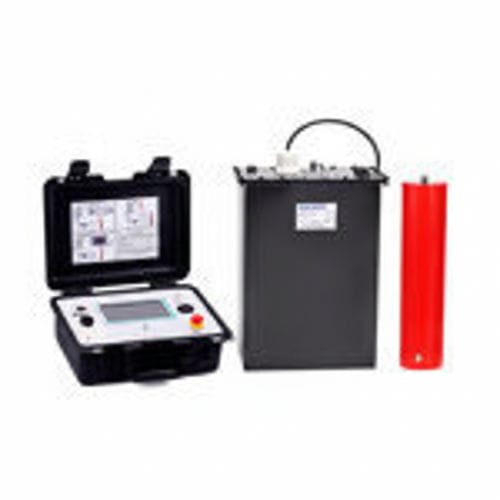

Introducción al productoEl probador Hipot VLF es un equipo portátil de ensayo en CA a muy baja frecuencia (VLF) diseñado para pruebas dieléctricas en equipos de alta capacitancia, como cables de potencia, grandes generadores y motores. Emplea conversión digital de frecuencia y control por microprocesador, con aislamiento fotoeléctrico entre el controlador y el generador HV y realimentación negativa en bucle cerrado HV‑LV para una salida estable sin efecto de aumento capacitivo.
Especificaciones técnicas- Alimentación: AC 220V ±5%, 50/60Hz (si se usa generador: inversor digital 220V >8kW; no usar generadores ordinarios/UPS).
- Tensiones de salida (pico): 30kV, 40kV, 50kV, 60kV, 70kV, 80kV, 90kV.
- Frecuencias de salida: 0,1Hz, 0,05Hz, 0,02Hz, 0,01Hz.
- Capacidades de carga (ejemplos, dependen del modelo): 0,1Hz ≈0,4–1,1μF; 0,05Hz ≈0,8–2,2μF; 0,02Hz ≈2,0–5,5μF; 0,01Hz ≈4–11μF.
- Precisión de medida: ±3%.
- Error de pico: ≤3%.
- Distorsión de onda: ≤5%.
- Entorno operativo: -10℃ a +40℃; humedad ≤85% HR.
Modelos de la serie y capacidades- 30/1.1 — 30kV (pico); 0,1Hz ≤1,1μF; 0,05Hz ≤2,2μF; 0,02Hz ≤5,5μF; 0,01Hz ≤11μF; fusible 10A; generador >3kW; controlador ≈4kg, booster ≈25kg.
- VLF‑40kV — 40kV (pico); 0,1Hz ≤0,8μF; 0,05Hz ≤1,6μF; 0,02Hz ≤4μF; 0,01Hz ≤8μF; fusible 15A; generador >4kW; controlador ≈4kg, booster ≈25kg.
- VLF‑50kV — 50kV (pico); 0,1Hz ≤0,7μF; 0,05Hz ≤1,4μF; 0,02Hz ≤3,5μF; 0,01Hz ≤7μF; fusible 20A; generador >5kW; controlador ≈4kg, booster ≈35kg.
- VLF‑60kV — 60kV (pico); 0,1Hz ≤0,6μF; 0,05Hz ≤1,2μF; 0,02Hz ≤3μF; 0,01Hz ≤6μF; fusible 20A; generador >6kW; controlador ≈4kg, booster ≈45kg.
- VLF‑80kV — 80kV (pico); 0,1Hz ≤0,5μF; 0,05Hz ≤1,0μF; 0,02Hz ≤2,5μF; 0,01Hz ≤5μF; fusible 30A; generador >8kW; controlador ≈4kg, booster ≈50kg.
- VLF‑90kV — 90kV (pico); 0,1Hz ≤0,4μF; 0,05Hz ≤0,8μF; 0,02Hz ≤2,0μF; 0,01Hz ≤4μF; fusible 30A; generador >9kW; controlador ≈4kg, booster ≈55kg.
Características- Conversión digital de frecuencia y control microprocesador para secuencias de prueba automatizadas (boost, buck, medida).
- Interfaz: pantalla táctil capacitiva de 7 pulgadas y cableado sencillo para uso en campo.
- Protecciones integrales: sobrevoltaje y sobrecorriente HV/LV con disparo rápido (≤10ms).
- Seguridad: aislamiento fotoeléctrico entre controlador y generador.
- Realimentación en bucle cerrado HV‑LV que evita el aumento capacitivo.
- Muestreo en el lado HV para mediciones precisas; almacenamiento e impresión automáticos; visualización multilingüe.
- Diseño portátil apto para pruebas en sitio.
Aplicaciones principales- Cables de potencia: pruebas de aceptación y preventivas de cables XLPE (habitualmente ≤35kV) para detección de defectos como water trees.
- Máquinas rotativas: pruebas de fábrica y mantenimiento para grandes generadores y motores cuando la prueba en frecuencia de red no es viable.
- Otros dispositivos de alta capacitancia: bornes de condensadores, GIS y equipos HV compuestos.
Ventajas frente a pruebas en CC- No hay acumulación de carga residual gracias a la inversión de polaridad; el equipo puede volver a servicio sin descargas prolongadas.
- Mejor detección de ciertos defectos por envejecimiento o humedad, ya que el campo AC VLF se aproxima más a las condiciones operativas reales.
Preguntas frecuentes (resumen)- ¿Por qué elegir VLF en lugar de frecuencia de red o DC? — VLF reduce la potencia necesaria para muestras de alta capacitancia y detecta con mayor eficacia ciertos fenómenos de envejecimiento.
- ¿Cómo se asegura la seguridad? — Funciones de protección integradas: sobrevoltaje, sobrecorriente, arranque a cero, descarga automática y disparo rápido.
- ¿Cómo elegir tensión y tiempo de ensayo? — Consultar normas nacionales/sectoriales o recomendaciones del fabricante y adaptar según el estado del equipo probado.
Resumen técnico- Alimentación: AC220V±5%, 50/60Hz (generador inversor digital recomendado >8kW).
- Salidas: 30–90kV (pico).
- Frecuencias: 0,1Hz, 0,05Hz, 0,02Hz, 0,01Hz.
- Precisión: ±3% ; distorsión ≤5% ; error de pico ≤3%.
- Rango operativo: -10℃ a +40℃ ; humedad ≤85% HR.
