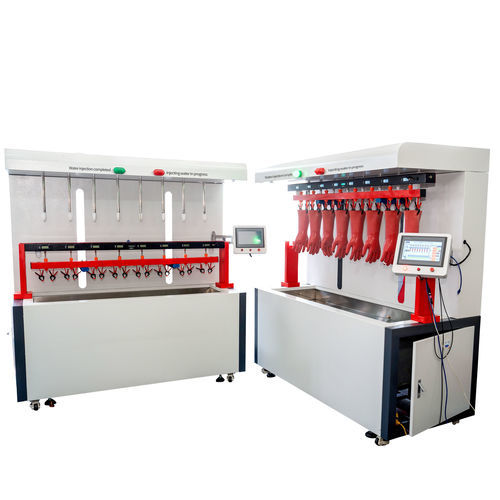

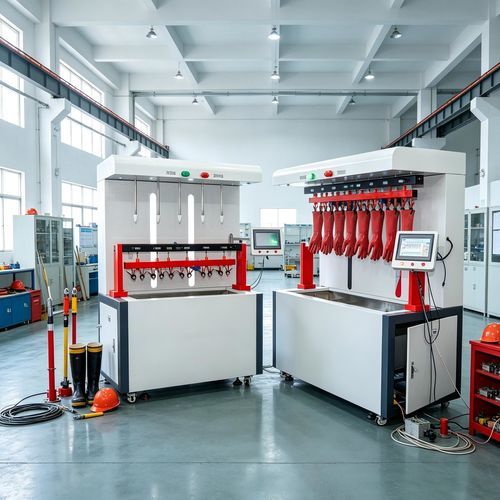

Banco de ensayo de tensión UHV-283

eléctricoenteramente automáticocontrolado por PLC

El UHV-283 es un equipo de ensayo totalmente automático por inyección de agua destinado a pruebas inteligentes de soportabilidad de aislamiento en calzado y guantes aislantes. Integra inyección automática controlada por PLC, HMI táctil para estado y ajustes, y una caja colectora alimentada por batería de litio con indicador porcentual de carga.

Funciones principales

• Control por PLC que permite la inyección de agua con un solo toque y el ascenso/descenso automático del puerto de inyección.
• Caja colectora con batería de litio y visualización del nivel de batería en porcentaje.
• Interfaz hombre‑máquina (HMI) con indicaciones de estado durante todo el proceso y ajuste de parámetros por pantalla táctil.
• Sistema de reciclaje de agua con bomba, electroválvula y motor de elevación; toma de entrada para llenado y salida para vaciado.
• Diseñado para botas y guantes aislantes: la máquina de ensayo se conecta a la salida de alta tensión y al chasis mediante conexión aislante.

Instrucciones de inyección de agua

• El banco de ensayo consta de dos partes: la unidad automática de inyección de agua y la máquina de ensayo; la parte de la máquina se conecta al terminal de alta tensión y al chasis mediante conexiones aislantes.
• La unidad de inyección incluye bomba de agua, electroválvula y motor de elevación. Poner a tierra la carcasa y conectar a AC 220V. Usar la entrada para llenar y la salida para drenar el depósito.
• Conectar la manguera al punto de entrada, abrir la válvula para llenar el depósito y cerrarla al finalizar. No dejar desatendido el llenado para evitar desbordamientos.
• El sistema utiliza agua reciclada. Con la alimentación encendida, el sistema queda en espera. Pulsar el botón de prueba de guantes/botas en el panel: la unidad desciende, inserta el puerto de inyección en la muestra, inyecta hasta el nivel requerido y vuelve automáticamente a la posición inicial.
• La pantalla táctil permite la configuración de parámetros; existe parada de emergencia en el panel para seguridad.

Instrucciones de carga

• Cargar la máquina antes de ensayos de alto voltaje: insertar el cargador en el puerto de carga y conectar a 220V. Los indicadores "Charging" y "Battery Voltage" muestran el progreso; el indicador "Fully Charged" se enciende al completar la carga. Tiempo típico de carga: 2–8 horas.
• Si la batería no se usa durante mucho tiempo, efectuar ciclos de carga/descarga cada 1–2 meses para conservar su estado.

Características / especificaciones técnicas

• Modelo: UHV-283
• Rango de tensión de salida: AC 0 ~ 50 kV (control 0 ~ 250 V)
• Potencia nominal de salida: 5 kVA
• Corriente de entrada: 0 ~ 20 A
• Rango de medida de corriente de fuga: 0 ~ 30.0 mA (opcional 0 ~ 50 mA)
• Precisión medida de corriente de fuga: 1% ± 3 dígitos
• Resolución corriente de fuga: 0.01 mA
• Precisión medida de tensión: ≤1% del valor indicado ±0.1% del rango
• Precisión medida de corriente: ≤1% del valor indicado ±0.1% del rango
• Temporizador digital: 0 ~ 999 s
• Dimensiones consola: 1300 × 940 × 860 mm
• Dimensiones unidad de inyección: 1900 × 950 × 1860 mm
• Peso consola: 50 kg
• Peso unidad de inyección: 200 kg
