Cuadro de mando de potencia

con pantalla TFTcompactodigital

Descripción del producto

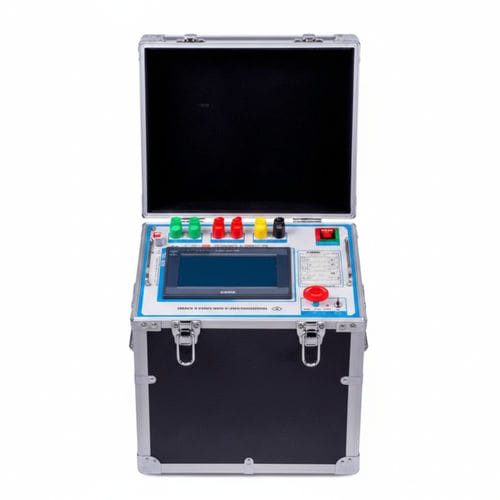

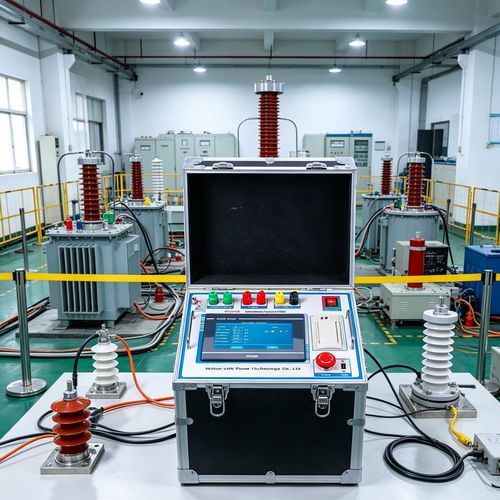

Este armario de control para transformadores totalmente automático está diseñado para apoyar ensayos de tensión de soportabilidad a frecuencia industrial según GB/T16927.1-2001. Integra placa de control y regulador de tensión en un chasis compacto y móvil para pruebas repetibles en taller y campo.

Parámetros técnicos

• Capacidad: 3 kVA
• Tensión de entrada: 0–220 V
• Relación de transformador: 500:1 (configurable según transformador elevador)
• Tensión de salida: 0–250 V
• Tensión de medida (terminal instrumento): 0–100 V
• Precisión medida tensión: 1,0 % FS ±3 dígitos
• Precisión medida corriente: 1,0 % FS ±3 dígitos
• Rango de temporización: 0–9999 s (modo larga duración disponible)
• Alimentación: AC 220 V ±10 %, 50 Hz ±2 Hz
• Ambiente de operación: 0–50 °C; humedad relativa ≤85 % RH

Características del producto

• Pantalla LCD de 7 pulgadas de alta resolución que muestra en tiempo real tensión, corriente, tiempo, estado del sistema e indicaciones.
• Interfaz localizada para operación in situ.
• Controles táctiles por botón que facilitan la configuración y el funcionamiento seguros.
• Calibración digital que sustituye potenciómetros para ajustes reproducibles en campo (protegida por contraseña).
• Relaciones del transformador de prueba programables (configuración por botones) para pruebas multivoltaje con una sola consola.
• Flujo de trabajo guiado con indicaciones de estado para operación intuitiva sin manuales.
• Modo Auto‑Timing: temporización automática al alcanzar la tensión objetivo, visualización del resultado y reinicio automático.
• Modo Manual: temporización iniciada por el operario con reinicio automático al completar la prueba.
• Control manual de rampa de tensión con detección automática de límites y protección contra sobretensiones; velocidad de rampa configurable (por defecto 1 kV/s).
• Supresión híbrida hardware/software de ruido para estabilidad industrial e inmunidad EMI.

Especificaciones adicionales y seguridad

• Nombre de modelo: GY Control Cabinet (Automatic)
• Interfaz: LCD de 7 pulgadas y botones táctiles (soporte táctil según variante)
• Protecciones: ajustes protegidos por contraseña, protección contra sobretensión, detección automática de límites
• Mecánica: armario compacto y móvil apto para taller y trabajo de campo
• Conformidad: diseñado para ensayos según GB/T16927.1-2001
