Dielectrímetro de alta tensión YDJ

DCCA

Introducción del producto

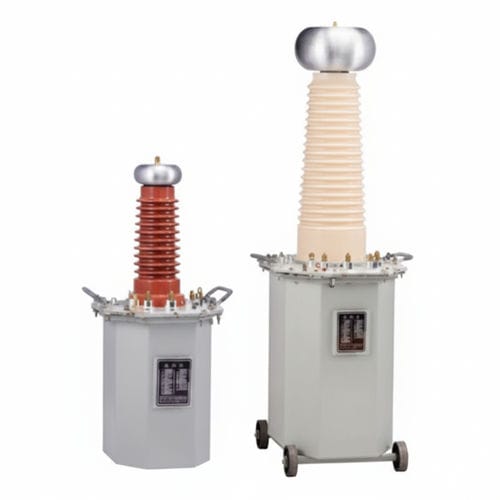

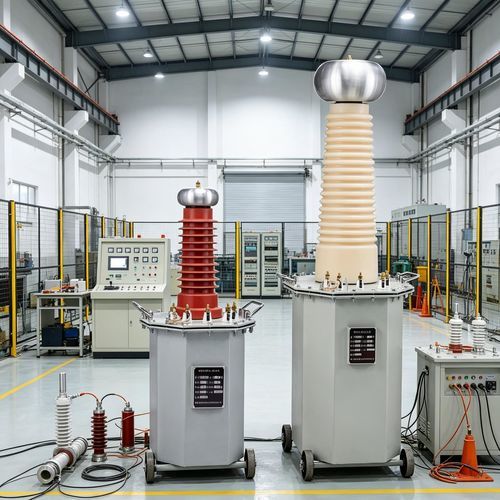

La serie YDJ 50–300 kV está formada por una caja de control y un transformador de prueba sumergido en aceite. Diseñada para ensayos de resistencia dieléctrica en AC y DC a frecuencia industrial, puede suministrarse con niveles de kV o capacidades kVA superiores bajo petición. El equipo incorpora anillos corona compactos, baja descarga parcial y refrigeración por aceite para gestión térmica.

Parámetros del producto
specifications and models | capacity(kVA) | High Voltage(kV) | high-tension current(mA) | low input voltage(V) | low input current(A) | transformation ratio | temperature rise ℃ (30 minutes)
YDJ-3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10
YDJ-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10
YDJ-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10
YDJ-20/50 | 20 | 50 | 400 | 400 | 50 | 500 | 10
YDJ-30/50 | 30 | 50 | 600 | 400 | 50 | 500 | 10
YDJ-50/50 | 50 | 50 | 1000 | 400 | 125 | 500 | 10
YDJ-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10
YDJ-10/100 | 10 | 100 | 100 | 200 | 25 | 1000 | 10
YDJ-10/25 | 10 | 25 | 400 | 400 | 25 | 1000 | 10
YDJ-20/100 | 20 | 100 | 200 | 200 | 50 | 1000 | 10
YDJ-30/100 | 30 | 100 | 300 | 200 | 75 | 1000 | 10
YDJ-50/100 | 50 | 100 | 500 | 200 | 125 | 1000 | 10
YDJ-15/150 | 15 | 150 | 100 | 200 | 37.5 | 1000 | 10
YDJ-20/150 | 20 | 150 | 133 | 200 | 50 | 1000 | 10
YDJ-30/150 | 30 | 150 | 200 | 200 | 75 | 1000 | 10
YDJ-50/150 | 50 | 150 | 333 | 200 | 125 | 1000 | 10
YDJ-100/150 | 100 | 150 | 667 | 200 | 250 | 1000 | 10
YDJ-50/200 | 50 | 200 | 250 | 200 | 125 | 1000 | 10
YDJ-100/200 | 100 | 200 | 500 | 200 | 250 | 1000 | 10
YDJ-150/200 | 150 | 200 | 750 | 200 | 375 | 1000 | 10
YDJ-200/200 | 200 | 200 | 1000 | 200 | 500 | 1000 | 10
YDJ-300/200 | 300 | 200 | 1500 | 200 | 750 | 1000 | 10
YDJ-50/300 | 50 | 300 | 170 | 200 | 125 | 1000 | 10
YDJ-100/300 | 100 | 300 | 333 | 200 | 250 | 1000 | 10
YDJ-150/300 | 150 | 300 | 500 | 200 | 375 | 1000 | 10
YDJ-200/300 | 200 | 300 | 667 | 200 | 500 | 1000 | 10
YDJ-300/300 | 300 | 300 | 3000 | 200 | 750 | 1000 | 10

Comparación visual (resumen)
Dimensión de comparación | Transformador de prueba sumergido en aceite | Transformador tipo seco (epoxi) | Transformador inflable SF6 | Dispositivo de resonancia serie
Medio aislante | Aceite de transformador (mineral) | Resina epoxi | Gas SF6 | Combinación seco/reactor
Tensión máxima por unidad | Muy alta | Menor (≤35 kV) | Alta (hasta ~300 kV) | Depende de la resonancia
Volumen y peso | Más pesado y voluminoso | Ligero y compacto | Moderado | Muy ligero
Refrigeración | Excelente (circulación de aceite) | Limitada | Moderada | Limitada
Riesgo incendio | Presente (aceite inflamable) | Bajo | Bajo (productos tóxicos de descomposición) | Bajo
Costo de mantenimiento | Alto (filtración y pruebas de aceite) | Muy bajo | Alto | Medio

Características del producto

• Diseño inmerso en aceite con anillos corona compactos para minimizar descargas parciales.
• Materiales de aislamiento avanzados y bobinados optimizados para reducir tamaño y peso.
• Amplia gama de tensiones y configuraciones kV/kVA configurables.

Ventajas

• Refrigeración eficaz mediante aceite para estabilidad térmica.
• Alta rigidez dieléctrica del aceite para ensayos de alta tensión de corta duración.
• Diseño para larga vida útil con mantenimiento preventivo (filtración de aceite).
• Capacidad de carga elevada adecuada para pruebas de alta potencia.

Áreas principales de aplicación

• Pruebas en sistemas de energía: transformadores, equipos de corte y distribución.
• Investigación y laboratorios: ensayos y desarrollo de equipos y materiales aislantes.
• Ensayos de aislamiento para cables y componentes.
• Automatización industrial: puesta en servicio y pruebas eléctricas.
• Verificación de seguridad eléctrica y cumplimiento normativo.
• Formación y enseñanza en ingeniería eléctrica.

Preguntas frecuentes

• ¿Por qué usar transformadores sumergidos en aceite frente a transformadores secos? R: El aceite proporciona aislamiento y disipación térmica simultáneamente, lo que permite soportar campos eléctricos internes más altos y reducir descargas parciales en salidas de alta tensión de corta duración.
• ¿Diferencia entre transformador de prueba 50 Hz y dispositivo de resonancia serie? R: El transformador aumenta directamente la tensión y resulta adecuado para cables cortos y objetos de tamaño medio; la resonancia serie compensa corrientes capacitivas con un reactor y reduce la potencia necesaria de la fuente, recomendada para cables largos y generadores grandes.

Características / especificaciones técnicas

• Série: YDJ (transformadores de prueba inmersos en aceite).
• Rango de tensión: modelos típicos 25–300 kV.
• Capacidades: 3–300 kVA según modelo.
• Salida: ensayos AC y DC de tensión soportada a frecuencia de red.
• Refrigeración: circulación de aceite.
• Tensión de entrada baja típica: 200 V o 400 V según modelo.
