Dielectrímetro DC YDJ

para aceite aislanteCA

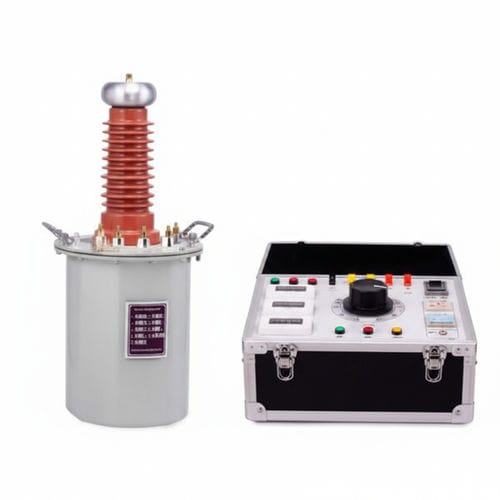

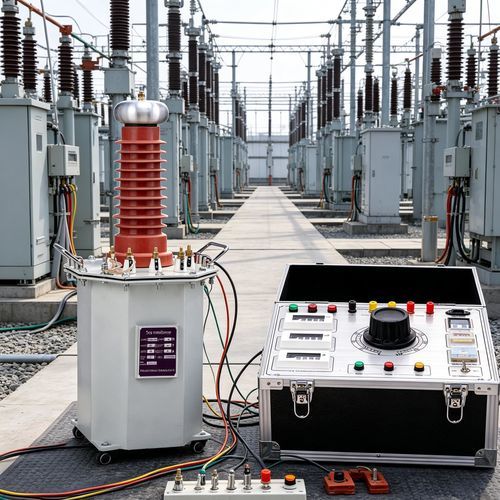

El YDJ Digital Display 5kVA Oil-Immersed AC/DC Hipot Test Set es un sistema de ensayo eléctrico que combina la tecnología de aislamiento sumergido en aceite con control digital moderno, diseñado para realizar pruebas de rigidez dieléctrica AC y DC en equipos de media tensión con precisión y estabilidad para uso industrial y de laboratorio.

Características principales

• Diseño sumergido en aceite para aislamiento y disipación térmica mejorada.
• Control digital con visualización para ajustes precisos y lecturas estables de ensayo AC/DC.
• Capacidad de 5 kVA (unidad mostrada en la página), apta para ensayos en transformadores y otros equipos de media tensión.
• Construcción orientada a aplicaciones industriales y de laboratorio que requieren validación robusta de alto voltaje.
• Incluye documentación técnica asociada (manual de usuario y certificado de calibración) disponibles en PDF.

Caractéristiques / spécifications techniques

• Parámetros técnicos (tabla de modelos YDJ):
  • YDJ-1.5/50 — Capacidad: 1.5 kVA; Alto voltaje: 50 kV; Alta corriente: 30 mA; Entrada bajo voltaje: 200 V / 7.5 A; Relación: 500; Aumento de temperatura (30 min): 10 ℃.
  • YDJ-3/50 — Capacidad: 3 kVA; Alto voltaje: 50 kV; Alta corriente: 60 mA; Entrada: 200 V / 15 A; Relación: 500; Aumento temp (30 min): 10 ℃.
  • YDJ-5/50 — Capacidad: 5 kVA; Alto voltaje: 50 kV; Alta corriente: 100 mA; Entrada: 200 V / 25 A; Relación: 500; Aumento temp (30 min): 10 ℃.
  • YDJ-10/50 — Capacidad: 10 kVA; Alto voltaje: 50 kV; Alta corriente: 200 mA; Entrada: 200 V / 50 A; Relación: 500; Aumento temp (30 min): 10 ℃.
  • YDJ-20/50 — Capacidad: 20 kVA; Alto voltaje: 50 kV; Alta corriente: 400 mA; Entrada: 380 V / 53 A; Relación: 500; Aumento temp (30 min): 10 ℃.
  • YDJ-30/50 — Capacidad: 30 kVA; Alto voltaje: 50 kV; Alta corriente: 600 mA; Entrada: 380 V / 79 A; Relación: 500; Aumento temp: 10 ℃.
  • YDJ-50/50 — Capacidad: 50 kVA; Alto voltaje: 50 kV; Alta corriente: 1000 mA; Entrada: 380 V / 12 A; Relación: 500; Aumento temp: 10 ℃.
  • YDJ-5/100 — Capacidad: 5 kVA; Alto voltaje: 100 kV; Alta corriente: 50 mA; Entrada: 200 V / 25 A; Relación: 1000; Aumento temp: 10 ℃.
  • YDJ-10/100 — Capacidad: 10 kVA; Alto voltaje: 100 kV; Alta corriente: 100 mA; Entrada: 200 V / 50 A; Relación: 1000; Aumento temp: 10 ℃.
  • YDJ-20/100 — Capacidad: 20 kVA; Alto voltaje: 100 kV; Alta corriente: 200 mA; Entrada: 380 V / 53 A; Relación: 1000; Aumento temp: 10 ℃.
  • YDJ-30/100 — Capacidad: 30 kVA; Alto voltaje: 100 kV; Alta corriente: 300 mA; Entrada: 380 V / 79 A; Relación: 1000; Aumento temp: 10 ℃.
  • YDJ-50/100 — Capacidad: 50 kVA; Alto voltaje: 100 kV; Alta corriente: 500 mA; Entrada: 380 V / 132 A; Relación: 1000; Aumento temp: 10 ℃.
  • YDJ-20/150 — Capacidad: 20 kVA; Alto voltaje: 150 kV; Alta corriente: 133 mA; Entrada: 380 V / 53 A; Relación: 1000; Aumento temp: 10 ℃.
  • YDJ-30/150 — Capacidad: 30 kVA; Alto voltaje: 150 kV; Alta corriente: 200 mA; Entrada: 380 V / 80 A; Relación: 1000; Aumento temp: 10 ℃.
  • YDJ-50/150 — Capacidad: 50 kVA; Alto voltaje: 150 kV; Alta corriente: 333 mA; Entrada: 380 V / 132 A; Relación: 1000; Aumento temp: 10 ℃.
  • YDJ-100/150 — Capacidad: 100 kVA; Alto voltaje: 150 kV; Alta corriente: 667 mA; Entrada: 380 V / 263 A; Relación: 1000; Aumento temp: 10 ℃.
  • YDJ-50/200 — Capacidad: 50 kVA; Alto voltaje: 200 kV; Alta corriente: 250 mA; Entrada: 380 V / 132 A; Relación: 1000; Aumento temp: 10 ℃.
  • YDJ-100/200 — Capacidad: 100 kVA; Alto voltaje: 200 kV; Alta corriente: 500 mA; Entrada: 380 V / 263 A; Relación: 1000; Aumento temp: 10 ℃.
  • YDJ-150/200 — Capacidad: 150 kVA; Alto voltaje: 200 kV; Alta corriente: 750 mA; Entrada: 380 V / 395 A; Relación: 1000; Aumento temp: 10 ℃.
  • YDJ-200/200 — Capacidad: 200 kVA; Alto voltaje: 200 kV; Alta corriente: 1000 mA; Entrada: 380 V / 526 A; Relación: 1000; Aumento temp: 10 ℃.
  • YDJ-300/200 — Capacidad: 300 kVA; Alto voltaje: 200 kV; Alta corriente: 1500 mA; Entrada: 380 V / 790 A; Relación: 1000; Aumento temp: 10 ℃.
  • YDJ-50/300 — Capacidad: 50 kVA; Alto voltaje: 300 kV; Alta corriente: 170 mA; Entrada: 380 V / 132 A; Relación: 1000; Aumento temp: 10 ℃.
  • YDJ-100/300 — Capacidad: 100 kVA; Alto voltaje: 300 kV; Alta corriente: 333 mA; Entrada: 380 V / 263 A; Relación: 1000; Aumento temp: 10 ℃.
  • YDJ-150/300 — Capacidad: 150 kVA; Alto voltaje: 300 kV; Alta corriente: 500 mA; Entrada: 380 V / 395 A; Relación: 1000; Aumento temp: 10 ℃.
  • YDJ-200/300 — Capacidad: 200 kVA; Alto voltaje: 300 kV; Alta corriente: 667 mA; Entrada: 380 V / 526 A; Relación: 1000; Aumento temp: 10 ℃.
  • YDJ-300/300 — Capacidad: 300 kVA; Alto voltaje: 300 kV; Alta corriente: 3000 mA; Entrada: 380 V / 790 A; Relación: 1000; Aumento temp: 10 ℃.
• Parámetros ambientales para la caja de control:
  • Temperatura de operación: 0 ～ 40 ℃.
  • Altitud: < 2000 m.
  • Humedad relativa: < 85%.
• Especificaciones principales para cajas de control (ejemplos de modelos XC, TC): descripción de varios modelos de caja (XC-3/220, XC-5/220, TC-10/220, TC-15/400, TC-20/400, etc.) con capacidades, fases, voltajes de salida, rangos de producción, modos de operación (manual/eléctrico) y pesos indicados en la tabla de la página.
