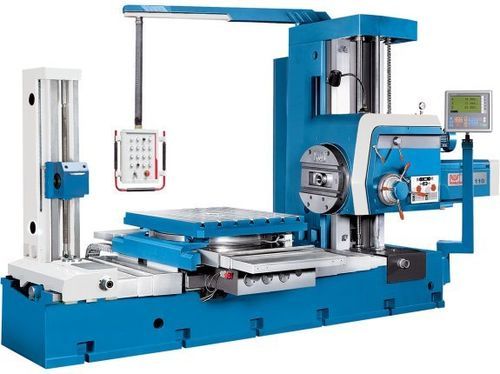

Mandrinadora-fresadora convencional BO 110

horizontalcon mesa giratoriade columna

Descripción
La fresadora-alesadora convencional BO 110 está diseñada para el taladrado, fresado y rectificado horizontal multifaz de piezas de hasta 2,5 t. La columna es fija y la mesa de sujeción es giratoria (4 x 90°) para un posicionamiento versátil. La cabeza de taladro se desplaza sobre la columna y el husillo dispone de una larga carrera en el eje W para un mayor alcance de mecanizado. Alta potencia de accionamiento y avances automáticos en todos los ejes con marchas rápidas permiten ciclos eficientes y resultados reproducibles.

Puntos destacados

• Amplia área de trabajo con eje W y carro de refrentado de larga carrera
• Unidad de corte de roscas
• Mesa de sujeción giratoria con dispositivo de puntería para 4 posiciones
• Cubiertas telescópicas de acero inoxidable en todas las guías

Área de trabajo
Capacidad de taladrado: 50 mm
Área de montaje de la mesa: 1.100 mm x 960 mm
Capacidad de carga mesa: 2.500 kg
Rango de rotación de la mesa: 4 x 90°
Distancia eje husillo – superficie mesa: 0 mm – 900 mm
Velocidad mesa giratoria: 1 1/min

Recorridos
Recorrido eje X: 900 mm
Recorrido eje Y: 900 mm
Recorrido eje Z: 900 mm
Recorrido eje W: 600 mm
Recorrido carro de refrentado: 180 mm

Cabezal
Rango de velocidades: 8 1/min – 1.000 1/min
Diámetro del husillo: 110 mm
Montaje del husillo: SK 50
Torsión del husillo (máx.): 1.225 Nm
Velocidad carro de refrentado: 4 1/min – 200 1/min
Fuerza de avance axial (máx.): 12,25 kN
Torsión carro (máx.): 1.960 Nm

Avance rápido
Avance rápido X/Y/W: 2.500 mm/min

Avances
Avances X/Y/Z/W: 0,01 mm/U – 6 mm/U
Avance carro de refrentado: 0,08 mm/min – 12 mm/min

Precisiones
Precisión de lectura (óptica): 0,01 mm
Precisión de rectificado: H7 Ra-1,6 µm

Potencia de accionamiento
Potencia motor principal: 7,5 kW
Potencia motor bomba hidráulica: 0,37 kW

Medidas y pesos
Dimensiones (L x A x H): 4,88 m x 2,45 m x 2,75 m
Peso: 11.500 kg

Detalles del producto

• Guías cuadradas endurecidas y rectificadas para precisión duradera
• Interbloqueos que impiden funciones mecánicas simultáneas incompatibles
• Embragues de sobrecarga en cabeza y engranajes de avance
• Cambios accionados por palanca para seleccionar rangos de velocidad
• Placa frontal y husillo con rangos de velocidad específicos
• Dispositivo óptico de puntería para posicionamiento rápido y preciso a 90°, 180°, 270° y 360°
• Cubiertas telescópicas protegen las guías de virutas y suciedad
• BO 110 se suministra con contrapunta

Equipo estándar (selección)

• Indicador de posición 3 ejes X.Pos 3.2
• Tira en cuña (wedge strip)
• Lubricación central
• Lámpara de trabajo
• Pernos de anclaje
• Herramientas de operación y manual

Equipo opcional (selección)

• Portaherramientas de taladrado para placa frontal
• Soporte de fresas para placa frontal
• Cabezal de alargamiento con avances automáticos (manguitos reductores 4 / 8 / 12 mm incluidos)
• Indicador de posición en la mesa giratoria
• Mesas giratorias, contrapuntas, cabezales divisores, kits de sujeción y mandriles

Especificaciones técnicas

• Modelo: BO 110
• Tipo de máquina: Fresadora-alesadora convencional (horizontal, multifaz)
• Máx. peso de pieza (mesa): 2.500 kg
• Área de montaje mesa: 1.100 x 960 mm
• Montaje de husillo: SK 50
• Capacidad de taladrado: 50 mm
• Diámetro del husillo: 110 mm
• Rango de velocidades husillo: 8 – 1.000 1/min
• Recorridos X/Y/Z: 900 mm cada uno; W: 600 mm
• Recorrido carro de refrentado: 180 mm
• Avance rápido (X/Y/W): 2.500 mm/min
• Avances: 0,01 – 6 mm/U
• Potencia motor principal: 7,5 kW
• Peso máquina: 11.500 kg
