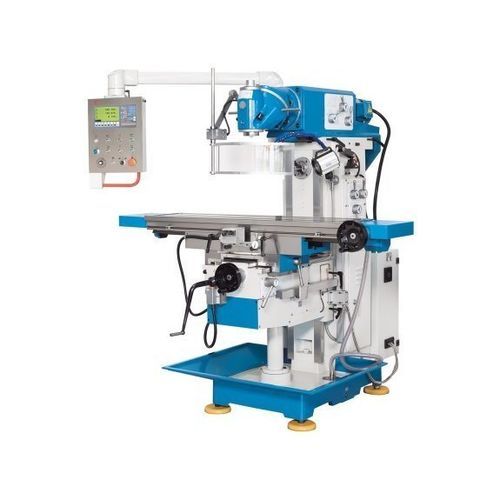

Fresadora 3 ejes UWF 3.2

horizontalverticaluniversal

Resumen
La máquina de fresado universal UWF 3.2 amplía el concepto probado de la UWF 3 con un rango de velocidades algo mayor y una alimentación por servomotor de variación continua. Combina una amplia superficie de mesa, un cabezal de fresado universal y un husillo horizontal (SK 40 DIN 2080), lo que la hace adecuada para talleres de reparación, departamentos de formación y pequeñas producciones.

Puntos destacados

• Cabezal de fresado universal giratorio en dos niveles para mecanizado horizontal y vertical
• Husillo de fresado horizontal dedicado con soporte exterior para árbol
• Mesa de fresado giratoria con amplia área de montaje (1.370 x 320 mm)
• Servo-alimentación en todos los ejes con avance rápido para posicionamiento ágil
• Equipamiento estándar completo incluido sistema de refrigeración y bandeja de virutas

Detalles del producto

• Plataforma de máquina extremadamente rígida en fundición HT-200 con nervaduras robustas
• Guías rectangulares sobredimensionadas para precisión y funcionamiento silencioso bajo cargas elevadas
• Guías rectificadas con superficies endurecidas para precisión a largo plazo y resistencia al desgaste
• Mesa de fresado con amplia área de sujeción y giro longitudinal
• Engranajes del husillo principales silenciosos y de precisión, con engranajes endurecidos y rectificados
• Cabezal de corte universal giratorio en dos niveles para cambio rápido entre mecanizado horizontal y vertical
• Combinación de niveles de giro permite fijar casi cualquier ángulo espacial
• Soporte exterior estándar con cojinetes de bronce para árboles largos en el husillo horizontal
• Potente servomotor para variación continua de avances en los tres ejes
• Tiempos de inactividad mínimos gracias al posicionamiento rápido de la mesa y avances rápidos en todos los ejes
• Panel de control giratorio para operación cómoda
• Sistema de refrigeración y bandeja de virutas incluidos

Especificaciones técnicas

• Área de montaje de la mesa: 1.370 mm x 320 mm
• Capacidad de carga mesa (máx.): 260 kg
• Rango de giro mesa d/i: 45 deg
• Cantidad de ranuras en T: 3 (14 mm x 80 mm)
• Recorrido eje X: 1.000 mm
• Recorrido eje Y: 360 mm
• Recorrido eje Z: 400 mm
• Velocidad husillo vertical: 45 1/min - 1.660 1/min
• Montaje husillo: SK 40 DIN 2080
• Voladizo: 300 mm - 765 mm
• Distancia husillo vertical - mesa: 260 mm - 660 mm
• Rango de giro cabezal: 360 deg
• Avance rápido X/Y: 1.335 mm/min
• Avance rápido Z: 1.000 mm/min
• Velocidades de avance X/Y: 30 mm/min - 830 mm/min
• Velocidad de avance Z: 23 mm/min - 625 mm/min
• Potencia motor: 3 kW
• Dimensiones (L x An x Al): 1,9 m x 1,75 m x 2 m
• Peso: 1.950 kg
