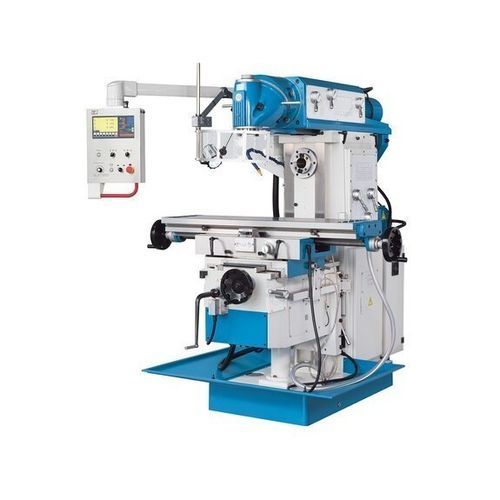

Fresadora universal UWF 5

con servomotorindustrial

Descripción
La UWF 5 es una fresadora universal de la serie UWF que ofrece una amplia zona de trabajo, cabezal de fresado universal orientable en dos planos y un husillo horizontal con accionamiento independiente. Los avances en todos los ejes se realizan mediante servomotores eléctricos con control escalonado. Se entrega con un completo equipamiento de serie y resulta idónea para talleres de reparación, centros de formación y departamentos de producción que requieren operaciones de fresado convencional precisas.

Puntos destacados

• Cabezal de fresado universal giratorio en dos planos (capacidad de giro 360°)
• Husillo de fresado horizontal con accionamiento independiente
• Mesa de fresado giratoria ±45°
• Avance servoautomatizado en todos los ejes con funciones de avance rápido
• Amplio equipamiento de serie (sistema de refrigeración, bandeja de virutas, UCI/DRO, herramientas)

Datos técnicos
Área de trabajo
Dimensiones mesa: 1.325 mm x 360 mm
Carga máxima mesa: 500 kg
Rango de giro mesa d/izq: 45°
Número de ranuras en T: 3
Ranura en T (ancho x separación): 18 mm x 80 mm

Recorridos
Recorrido eje X: 750 mm
Recorrido eje Y: 280 mm
Recorrido eje Z: 390 mm

Cabezal de fresado
Rango de velocidades (vertical): 60 1/min - 1.750 1/min
Montaje de husillo: SK 50 DIN 2080
Ángulo de giro: 360°
Recorrido viga superior: 550 mm
Distancia centro husillo - mesa: 175 mm - 565 mm

Avance rápido
Avance rápido X: 1.200 mm/min
Avance rápido Y: 800 mm/min
Avance rápido Z: 600 mm/min

Husillo horizontal
Velocidad husillo (horizontal): 60 1/min - 1.800 1/min
Montaje de husillo: SK 50 DIN 2080
Voladizo: 380 mm - 930 mm

Alimentación
Velocidad de avance X: 30 mm/min - 750 mm/min
Velocidad de avance Y: 20 mm/min - 500 mm/min
Velocidad de avance Z: 15 mm/min - 375 mm/min

Potencias
Potencia motor husillo horizontal: 5,5 kW
Potencia motor husillo vertical: 4 kW
Potencia motores avance X/Y/Z: 1,5 kW cada uno
Potencia bomba refrigeración: 0,09 kW

Medidas y peso
Dimensiones generales (L x An x Al): 1,8 m x 2,1 m x 2 m
Peso: 2.850 kg

Detalles del producto

• Bancada rígida en hierro fundido HT-200 con nervado para estabilidad
• Guías rectificadas con superficies endurecidas para precisión duradera
• Engranajes del cabezal endurecidos y rectificados para funcionamiento silencioso y preciso
• Combinación de ambos planos de giro permite obtener casi cualquier ángulo espacial
• Servomotores potentes para avances motorizados finamente escalonados
• Cubiertas telescópicas en eje Y para protección de la rosca de avance
• Panel de control giratorio con indicador de posición integrado (UCI/DRO)
• Sistema de refrigeración y bandeja de virutas incluidos

Especificaciones técnicas

• Modelo: UWF 5
• Mesa: 1.325 x 360 mm; carga máx. 500 kg; 3 ranuras en T (18 mm x 80 mm)
• Recorridos (X / Y / Z): 750 / 280 / 390 mm
• Husillo vertical: SK 50, 60 - 1.750 1/min, distancia centro-mesa 175 - 565 mm
• Husillo horizontal: SK 50, 60 - 1.800 1/min, voladizo 380 - 930 mm
• Avances rápidos (X / Y / Z): 1.200 / 800 / 600 mm/min
• Velocidades de avance (X / Y / Z): 30–750 / 20–500 / 15–375 mm/min
• Potencias: horiz. 5,5 kW; vert. 4 kW; avances 1,5 kW cada uno; bomba 0,09 kW
• Dimensiones (L x A x H): 1,8 m x 2,1 m x 2 m; Peso: 2.850 kg
