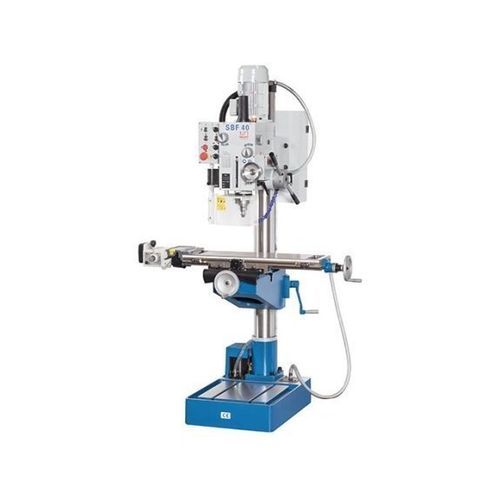

Taladradora-fresadora vertical SBF 40 TV 1000

para acerode velocidad variablecompacta

Descripción
La SBF 40 TV 1000 es una máquina combinada de taladrado y fresado pensada para talleres y producción ligera. Realiza taladrados de alta capacidad en acero y permite el fresado de acero y metales no ferrosos, ofreciendo una solución compacta con amplia gama de velocidades y avances ajustables.

Puntos destacados

• Avance infinitamente variable en el eje X para taladrado coordenado y fresado ligero
• Avance de taladrado automatizado con indicación de profundidad
• Cabezal de fresado con caja de engranajes para un mecanizado potente
• Cabezal giratorio para operaciones inclinadas hasta ±45°

Detalles del producto

• Función combinada taladrado y fresado para mayor versatilidad
• Gran mesa con desplazamiento cruzado y avance automático infinitamente variable en X
• Funcionamiento silencioso gracias a la caja de engranajes en baño de aceite
• Rodamientos de husillo dimensionados para cargas sostenidas
• Avance manual convertible a avance fino mediante volante
• Alimentación automática conmutable y controlable en 3 pasos
• Altura ajustable de cabezal y mesa
• Guías de mesa ajustables mediante cuñas cónicas para precisión
• Cabezal giratorio a ambos lados; portaherramientas asegurado por tirante M16
• Función de roscado y sistema de refrigeración integrado

Especificaciones técnicas (extracto)
Área de trabajo
Área de la mesa: 730 mm x 210 mm
Carga máxima de la mesa: 100 kg
Número de ranuras en T: 3
Ranura en T mesa (ancho x separación): 14 mm x 63 mm
Ranura en T pie (cant): 2
Ranura en T pie (ancho x separación): 14 mm x 200 mm
Recorrido del husillo móvil: 120 mm
Profundidad de garganta: 278 mm
Diámetro de columna: 115 mm
Distancia nariz husillo - mesa: 600 mm
Distancia nariz husillo - pie: 1.180 mm
Capacidad de taladrado en acero (ST37): 40 mm
Rango de giro de la cabeza: ±45°
Capacidad de roscado, acero (ST37): M16

Recorridos
Recorrido eje X: 500 mm
Recorrido eje Y: 190 mm
Recorrido Z1 / Z2: 530 mm

Cabezal
Rango de velocidad: 75 1/min - 3.200 1/min
Montaje husillo: MK 4 (DIN 228)

Avance rápido
Avance rápido: 600 mm/min

Alimentación
Alimentación de trabajo: 0 mm/min - 420 mm/min (avance X variable)

Potencia de accionamiento
Motor principal: 1,5 / 1,1 kW
Motor bomba refrigeración: 0,04 kW

Medidas y pesos
Dimensiones (L x W x H): 0,83 m x 0,76 m x 1,85 m
Peso: 390 kg

Características / especificaciones técnicas

• Modelo: SBF 40 TV 1000
• Tipo: Taladro/fresadora universal
• Montaje husillo: MK4 (DIN 228)
• Rango velocidades husillo: 75 - 3.200 1/min
• Recorridos (X / Y / Z): 500 mm / 190 mm / 530 mm
• Área mesa: 730 x 210 mm; 3 ranuras en T
• Capacidad de taladrado acero: 40 mm; roscado: M16
• Avance rápido: 600 mm/min; Avance trabajo: 0 - 420 mm/min
• Motor principal: 1,5 / 1,1 kW; Bomba refrigeración: 0,04 kW
• Dimensiones: 0,83 x 0,76 x 1,85 m; Peso: 390 kg
