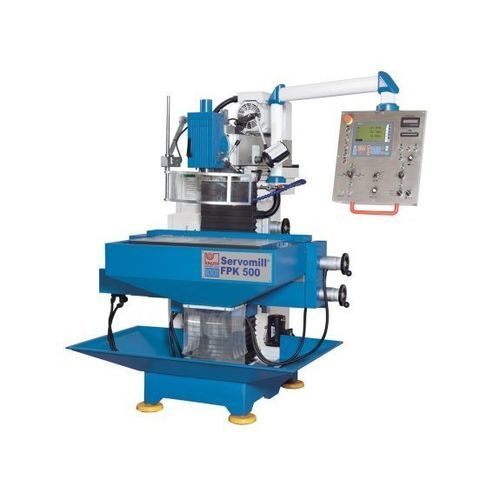

Fresadora CNC 3 ejes Servomill® FPK 500

universalSK40

Descripción
Esta versátil fresadora de herramientas es hoy indispensable en la fabricación mecánica de herramientas y matrices. Su diseño compacto ofrece gran versatilidad y facilidad de manejo. Equipado con topes electrónicos, volantes electrónicos y funciones adicionales de fresado, el Servomill aporta muchas ventajas de la tecnología de producción CNC sin requerir programación compleja. Se utiliza principalmente en fabricación de utillajes, producción y formación.

Aspectos destacados

• Tecnología de servoalimentación con volantes electrónicos
• Husillos de bolas precargados en todos los ejes (sin juego)
• Topes electrónicos con 3 posiciones por eje
• Gran consola vertical y mesa de trabajo
• Husillo vertical y posibilidad de trabajo horizontal (SK 40 DIN 2080)
• Velocidad de husillo infinitamente variable

Área de trabajo
Dimensiones mesa: 800 mm x 400 mm
Mesa vertical: 1.020 mm x 225 mm
Capacidad de carga mesa (máx.): 200 kg
Número ranuras en T: 6 (14 mm x 63 mm)
Ranuras mesa vertical: 3 (14 mm x 63 mm)

Recorridos
Recorrido eje X: 500 mm
Recorrido eje Y: 400 mm
Recorrido eje Z: 400 mm

Cabezal de fresado
Rango velocidad baja: 40 1/min - 260 1/min
Rango velocidad alta: 260 1/min - 2.000 1/min
Velocidad husillo: 40 1/min - 2.000 1/min
Montaje husillo: SK 40 DIN 2080
Ángulo de giro: 90°
Recorrido del husillo interior (pinola): 60 mm
Distancia nariz husillo - mesa: 50 mm - 450 mm
Distancia nariz husillo - columna: 170 mm - 570 mm

Avance rápido
Avance rápido X/Y/Z: 1.200 mm/min

Husillo de fresado horizontal
Montaje husillo: SK 40 DIN 2080
Distancia centro husillo - mesa: 145 mm - 545 mm

Avances
Avance de trabajo X/Y/Z: 10 mm/min - 1.000 mm/min

Potencia de accionamiento
Potencia motor principal: 3,7 kW
Potencia motor bomba refrigeración: 0,13 kW
Par avance X/Y: 7,7 Nm ; Z: 10 Nm

Dimensiones y peso
Dimensiones (L x A x H): 1,5 m x 1,7 m x 1,8 m
Peso: 1.550 kg

Detalles del producto
La serie FPK es una interpretación moderna de la clásica fresadora universal de herramientas. La bancada en diseño de consola está hecha en hierro fundido para precisión y durabilidad. Los mandos se sitúan de forma ergonómica para un control intuitivo. Las guías de bancada ofrecen grandes superficies de apoyo para estabilidad dimensional y capacidad de carga. El grupo reductor del husillo principal está integrado en la viga superior para una transmisión de potencia eficiente y bajo nivel de vibraciones. El robusto cambio de velocidades en 2 etapas con ruedas dentadas templadas y rectificadas proporciona una amplia gama de velocidades infinitamente variables. La cabeza vertical es abatible a ambos lados; la pinola es desplazable manualmente y la cabeza vertical se puede desmontar para acceder al husillo horizontal. Se incluye contrapunto para trabajos con porta-herramientas largos.

Tecnología de avance
Servomotores potentes permiten avances infinitamente variables y desplazamientos rápidos en todos los ejes. Husillos de bolas precargados aseguran posicionamiento preciso, sin juego y de bajo desgaste para una larga vida útil.

Equipamiento
El equipamiento estándar incluye un potente sistema de refrigeración, iluminación LED de trabajo y un paquete de herramientas con porta-ejes largos y pinzas. Las funciones electrónicas integradas ofrecen control de posicionamiento, indicador electrónico de carga del husillo, volantes electrónicos, control por joystick y el indicador de posición X.pos 3.2.

Servomill - Características destacadas

• Electrónica desarrollada y fabricada en Alemania
• Control de posición para recorridos preseleccionados en todos los ejes
• Husillos de bolas precargados sin holgura
• Servomotores en todos los ejes con avance variable y avance rápido
• Indicador electrónico de carga del husillo
• Volantes electrónicos en todos los ejes
• Movimiento X/Y/Z mediante joystick
• Indicador de posición integrado con regla de vidrio
• Avance sincronizable con la velocidad del husillo

Ventajas operativas

• Manejo intuitivo y disposición práctica de mandos
• Avance automático en todos los ejes, infinitamente variable
• Topes configurables en cualquier eje (3 posiciones por eje)
• Alta precisión mediante volantes electrónicos y servos
• Bajo mantenimiento gracias a accionamientos y sistemas de medida protegidos
• Diseñada para funcionamiento continuo con componentes de accionamiento de alta calidad

Especificaciones / datos técnicos

• Modelo: Servomill® FPK 500
• Fabricante: KNUTH
• Dimensiones mesa: 800 × 400 mm
• Recorridos (X×Y×Z): 500 × 400 × 400 mm
• Rango velocidad husillo: 40 – 2.000 1/min
• Montaje husillo: SK 40 (DIN 2080)
• Motor principal: 3,7 kW
• Capacidad mesa: 200 kg
• Número ranuras en T: 6 (14 mm × 63 mm)
• Avance rápido (todos ejes): 1.200 mm/min
• Avance de trabajo (cada eje): 10 – 1.000 mm/min
• Dimensiones externas (L×A×H): 1,5 m × 1,7 m × 1,8 m
• Peso: 1.550 kg
• Indicador de posición: X.pos 3.2
• Equipamiento estándar: sistema de refrigeración, luz LED, volantes electrónicos, husillos de bolas precargados, lubricación central (según configuración)
