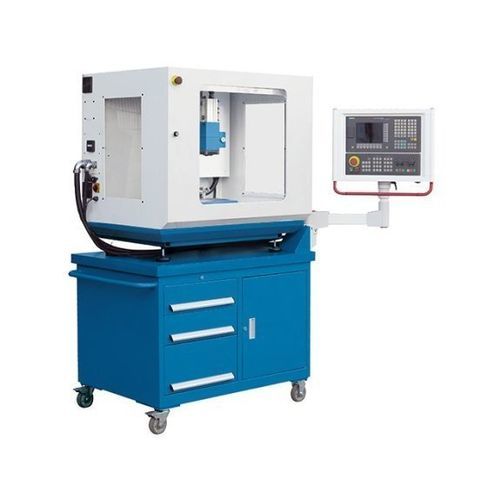

Centro de mecanizado CNC 3 ejes LabCenter 260 CNC

verticalpara piezas pequeñascompacto

Overview
El LabCenter 260 CNC es un centro de mecanizado CNC vertical compacto y móvil diseñado para la formación en CNC y la producción de pequeñas series. Reproduce las funciones principales de máquinas de mayor tamaño en un espacio reducido. El husillo principal, con regulación continua, alcanza hasta 5000 rpm y el control SIEMENS 808D Advance ofrece una interfaz intuitiva para instrucción y producción estándar. Cono de husillo ISO 20, sujeción automática de herramientas y cambiador pickup de 4 posiciones permiten una operación práctica.

Puntos destacados

• Control SIEMENS 808D Advance para operación CNC sencilla
• Tornillos de bolas precargados en todos los ejes para movimiento preciso
• Velocidad de husillo hasta 5000 rpm (ISO 20)
• Cambiador pickup de 4 estaciones para cambios de herramienta rápidos
• Base móvil con almacenamiento integrado para herramientas y accesorios

Área de trabajo
Dimensiones de la mesa: 400 mm x 145 mm
Capacidad de carga mesa: 20 kg
Número de ranuras en T: 3 (12 mm ancho, 40 mm separación)
Distancia nariz husillo - superficie mesa: 60 mm – 240 mm
Profundidad de garganta: 200 mm

Recorridos
Recorrido eje X: 160 mm
Recorrido eje Y: 152 mm
Recorrido eje Z: 180 mm

Cabezal
Velocidad husillo: 80 min-1 – 5.000 min-1
Montaje husillo: SK 20 (ISO 7388-1 / DIN 69871)

Alimentación rápida
Avance rápido: 2.000 mm/min

Avances
Avance de trabajo: 500 mm/min
Par máximo motor de avance: 2,2 Nm

Herramientas
Número de estaciones de herramienta: 4
Tamaño herramienta Ø x L (máx.): 10 mm x 110 mm
Peso herramienta máx.: 0,5 kg
Tiempo cambio herramienta/herramienta: 10 s

Precisiones
Precisión de posicionamiento X/Y/Z: ± 0,015 mm
Repetibilidad X/Y/Z: ± 0,01 mm

Potencia de accionamiento
Potencia motor eje principal: 1 kW

Medidas y pesos
Dimensiones (L x An x Al): 1,4 m x 0,9 m x 1,8 m
Peso: 450 kg

Detalles del producto

• Diseño máquina: bastidor en fundición gris mecanizado con precisión, guías en cola de milano y tornillos de bolas precargados con servomotores en todos los ejes.
• Husillo: cono ISO 20 con rango de velocidades hasta 5000 rpm y sujeción automática/neumática de la herramienta.
• Cambiador de herramientas: cambiador pickup 4 estaciones para reducir tiempos no productivos en formación y pequeñas series.
• Base: bancada móvil con cajones y espacio de almacenamiento para taller y laboratorio.

Controles y software

• Control SIEMENS 808D Advance: control industrial de nivel básico con guía de operador intuitiva y comunicación por bus de alta velocidad entre CNC y servos.
• Ventajas funcionales: mayor capacidad de aceleración/frenado, ajuste adaptativo del par de husillo, mantenimiento de velocidades de corte para calidad superficial y diagnóstico vía Ethernet.

Equipo estándar (extracto)

• Control Siemens 808D Advance
• Volante electrónico
• Cambiador pickup 4 estaciones
• Base móvil con almacenamiento
• Lubricación central
• Lámpara de trabajo
• Herramientas de servicio y documentación

Opciones (extracto)

• Portapinzas ISO 20 / ER16
• Juegos de pinzas ER16 (varios tamaños)
• Kit de herramientas para grabado
• Mordaza de precisión (PMS 50)
• Pinzas individuales Ø 1 / 2 / 3 / 4 / 25 mm

Notas
Diseñado para la formación práctica en CNC y la producción de pequeñas series. El sistema de sujeción automático y el cambiador pickup de 4 estaciones facilitan el trabajo formativo y la flexibilidad en taller. Las imágenes pueden mostrar accesorios opcionales y variantes de base.

Especificaciones técnicas

• Modelo: LabCenter 260 CNC
• Marca: KNUTH
• Mesa: 400 x 145 mm, carga 20 kg, 3 ranuras T (12 mm ancho, 40 mm separación)
• Recorridos: X 160 mm, Y 152 mm, Z 180 mm
• Husillo: SK 20 (ISO 7388-1 / DIN 69871), 80–5000 rpm
• Avance rápido: 2.000 mm/min
• Avance de trabajo: hasta 500 mm/min; par motor de avance 2,2 Nm
• Herramientas: cambiador 4 estaciones; Ø x L máx. 10 x 110 mm; peso máx. 0,5 kg; cambio ≈ 10 s
• Precisión de posicionamiento: ±0,015 mm (X/Y/Z); repetibilidad ±0,01 mm
• Motor principal: 1 kW
• Dimensiones / Peso: 1,4 m x 0,9 m x 1,8 m / 450 kg
