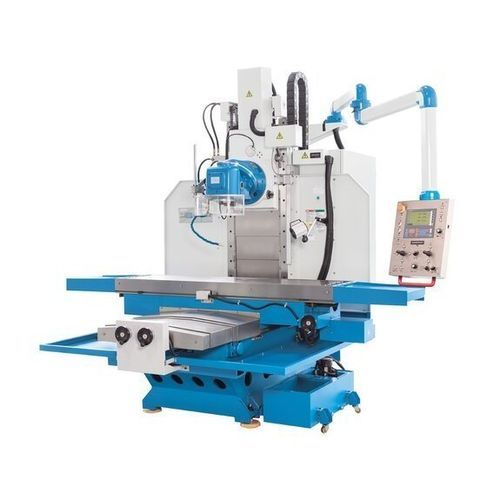

Fresadora CNC 3 ejes Servomill® KB 1500

universalSK50para mecanizado pesado

Resumen
La Servomill® KB 1500 es una fresadora de bancada con avance servo‑convencional diseñada para el mecanizado pesado de piezas grandes y complejas. Combina un bastidor rígido, guías anchas y elevada potencia de accionamiento. El cabezal de fresado universal es giratorio en dos planos y admite dornas largas para mecanizados horizontales. Topes electrónicos y volantes electrónicos proporcionan repetibilidad tipo CNC sin necesidad de programación.

Puntos destacados

• Tecnología de avance servo con volantes electrónicos
• Tornillos de bolas precargados en todos los ejes
• Topes electrónicos 3 x 3 (por eje)
• Cabezal universal con 2 ejes de giro (360°)
• Alta capacidad máxima de carga de mesa: 1.500 kg
• Velocidad de husillo infinitamente variable, montaje SK 50

Área de trabajo
Dimensiones mesa: 2.100 mm x 500 mm
Capacidad de carga mesa (máx.): 1.500 kg
Número de ranuras en T: 4 posiciones
Ranura en T (ancho x espaciado): 18 mm x 100 mm

Recorridos
Recorrido eje X: 1.500 mm
Recorrido eje Y: 650 mm
Recorrido eje Z: 650 mm

Cabezal
Rango de velocidad baja: 6 1/min - 300 1/min
Rango de velocidad alta: 300 1/min - 1.500 1/min
Montaje husillo: SK 50
Ángulo de giro: 360 grado
Distancia centro husillo - mesa: 8 mm - 660 mm

Avance rápido
Avance rápido X: 6.000 mm/min
Avance rápido Y: 6.000 mm/min
Avance rápido Z: 3.000 mm/min
División del volante X/Z/Y: 0,01 mm

Avance
Velocidad de avance X: 3.000 mm/min
Velocidad de avance Y: 3.000 mm/min
Velocidad de avance Z: 2.500 mm/min

Potencias de accionamiento
Potencia motor principal: 15 kW
Motor bomba refrigerante: 0,13 kW
Par avance X: 18 Nm
Par avance Y: 18 Nm
Par avance Z: 23 Nm
Potencias motores ejes: X 3,6 kW; Y 4,6 kW; Z 3,6 kW

Dimensiones y peso
Dimensiones (L x W x H): 3,22 m x 2,42 m x 2,8 m
Peso: 7.000 kg

Construcción y diseño

• Bastidor rígido con gran mesa de sujeción desplazable en X e Y
• Columna fuertemente nervada que guía el cabezal universal en Z
• Guías planas muy anchas en eje Y y guía en cola de milano en X para alta rigidez
• Gran recorrido de mesa y superficie de sujeción para piezas grandes o múltiples fijaciones
• Cabezal sobre guías largas con compensador de peso; soporte trasero incluido para fresado horizontal con dornas largas

Husillo principal y accionamientos

• Velocidades de husillo ajustables en dos etapas mediante inversor para alto par
• Cabezal universal con funcionamiento suave y gran estabilidad
• Ajuste de ángulo continuo en planos 90° y 45° para posicionamiento espacial y giro a horizontal
• Guía de contrapunto para uso de dornas largas o mecanizado simultáneo

Sistema de avance

• Servomotores potentes permiten velocidades de avance variables y desplazamientos rápidos
• Tornillos de bolas precargados en todos los ejes para posicionamiento preciso sin holguras
• Compensación de peso en el eje Z para desplazamientos suaves

Equipamiento

• Puesto de control con X.Pos 3.2 y funciones ampliadas (estándar)
• Volantes electrónicos y mando por joystick para movimientos precisos
• Topes electrónicos: 3 posiciones memorables por eje
• Indicador electrónico de carga del husillo
• Lubricación centralizada, depósito móvil para refrigerante, iluminación LED
• Amplio juego de accesorios disponible (herramientas, dornas, pinzas)

Aspectos adicionales

• Electrónica desarrollada y fabricada en Alemania
• Control de posicionamiento para recorridos preseleccionados en todos los ejes
• Tornillos de bolas sin juego precargados
• Sincronización de avance con la velocidad del husillo posible
• Indicador de posición integrado con reglas de vidrio

Especificaciones técnicas (resumen)

• Modelo: Servomill® KB 1500
• Mesa: 2.100 x 500 mm, 4 ranuras en T (18 mm x 100 mm), carga máx. 1.500 kg
• Recorridos: X 1.500 mm / Y 650 mm / Z 650 mm
• Montaje husillo: SK 50; Velocidades: 6 - 300 1/min (baja), 300 - 1.500 1/min (alta)
• Avances rápidos: X/Y 6.000 mm/min, Z 3.000 mm/min
• Velocidades de avance: X 3.000 mm/min, Y 3.000 mm/min, Z 2.500 mm/min
• Motor principal: 15 kW; Bomba refrigerante: 0,13 kW
• Dimensiones: aprox. 3,22 m x 2,42 m x 2,8 m; Peso aprox. 7.000 kg
• Control estándar: X.Pos 3.2, volantes electrónicos, joystick, indicador de carga husillo
