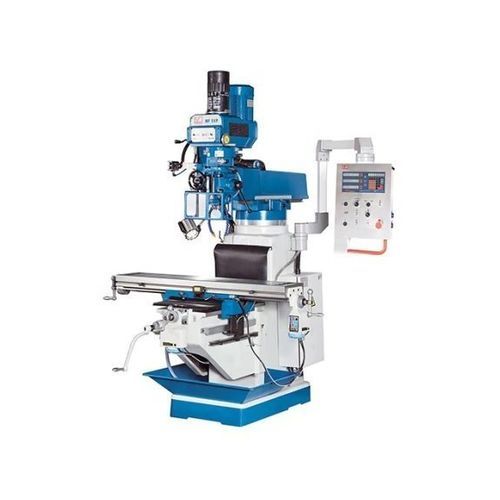

Fresadora de 3 ejes MF 5 VP

universalpara acerode metales no ferrosos

Descripción
La MF 5 VP es una fresadora universal versátil diseñada para el mecanizado industrial de acero y metales no ferrosos. Modelo superior de la serie MF con montaje de husillo SK 40 y aproximadamente un 30 % más de peso propio para mayor rigidez. Los ejes X e Y cuentan con mecanismos de avance infinitamente variables; la cabeza de fresado vertical es giratoria y ofrece un amplio rango de revoluciones. El equipamiento de serie incluye avance automático del eje hueco en 4 posiciones, apriete neumático de la herramienta y una mesa amplia para piezas y útiles de sujeción.

Puntos destacados

• Cabezal de fresado vertical giratorio con avance de pinola
• Sujeción neumática de herramienta
• Velocidad de husillo infinitamente variable
• Avance de mesa/ejex con avance rápido
• Construcción pesada con guías anchas

Detalles del producto

• Potencia nominal del motor: 3,75 kW
• Montaje de husillo: SK 40 (DIN 2080 / ISO 40)
• Tres avances automáticos de pinola y avance manual grueso/fino
• Pinola con tope micrométrico
• Interruptor de inversión de giro del husillo
• Freno de husillo
• Velocidades de husillo regulables sin escalonamientos
• Cabeza giratoria ±90° a derecha e izquierda
• Alimentación de mesa TV 1000 en X e Y, regulable con avance rápido
• Sistema de refrigeración y bandeja de virutas
• Lubricación central

Indicador de posición 3 ejes (X.Pos 3.2) — características y ventajas

• Mayor precisión de posicionamiento
• Menor tasa de errores y mayor fiabilidad del proceso
• Reducción de tiempos de ciclo y aumento de productividad
• Pantalla fácil de leer y teclado orientado al operario
• Resolución: 0,01 / 0,005 mm
• Coordenadas por defecto y retención de posición de ejes con display apagado
• Cálculo de circunferencia de taladro y función calculadora
• Almacenamiento para 10 herramientas, conmutación radio/diámetro, conversión mm/pulg
• Funcionamiento sin mantenimiento y sencilla ampliación

Equipo estándar

• Indicador de posición 3 ejes X.Pos 3.2
• Alimentación de mesa TV 1000 en ejes X e Y
• Sujeción neumática de herramienta
• Bandeja de virutas
• Sistema de refrigeración
• Lubricación central
• Cubierta guías horizontales
• Herramientas de servicio
• Manual de instrucciones

Especificaciones técnicas
Área de trabajo
Área de montaje de la mesa: 1.370 mm x 250 mm
Capacidad de carga mesa (máx.): 350 kg

Recorridos
Recorrido eje X: 800 mm
Recorrido eje Y: 390 mm
Recorrido eje Z: 380 mm

Cabezal de fresado vertical
Velocidad husillo (vertical): 70 1/min - 3.600 1/min
Montaje husillo: SK 40 (DIN 2080 / ISO 40)
Recorrido de pinola: 127 mm

Alimentación
Avances de pinola: (3) 0,04 / 0,08 / 0,15 mm/U

Potencia
Potencia nominal motor principal: 3,75 kW

Dimensiones y peso
Dimensiones exteriores (L x A x H): 2,54 m x 2,16 m x 2,24 m
Peso: 1.590 kg

Características / datos técnicos

• Modelo: MF 5 VP
• Montaje husillo: SK 40 (DIN 2080 / ISO 40)
• Motor principal: 3,75 kW
• Rango de velocidad del husillo: 70 - 3.600 1/min
• Recorrido pinola: 127 mm; avances: 0,04 / 0,08 / 0,15 mm/U
• Recorridos X x Y x Z: 800 x 390 x 380 mm
• Área mesa: 1.370 x 250 mm; carga máx.: 350 kg
• Elementos: cabeza giratoria ±90°, sujeción neumática, avance automático 4 pasos, avance TV 1000 con avance rápido, sistema de refrigeración, bandeja de virutas, lubricación centralizada
