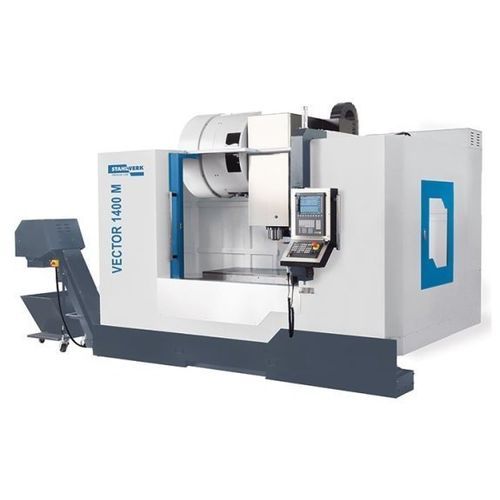

Centro de mecanizado CNC 3 ejes VECTOR 1400 M Si

verticalSK4024 herramientas

Resumen
La serie VECTOR 1300/1400 es un centro de mecanizado vertical para el trabajo de piezas muy grandes y pesadas. La bancada de fundición Meehanite con bajo centro de gravedad y componentes de alta calidad garantizan precisión estable en producción por turnos. Amplias opciones de accesorios y automatización permiten adaptar la máquina a procesos específicos.

Puntos destacados

• Husillo con múltiples rodamientos para reducir vibraciones
• Refrigeración por husillo 30 bar para óptima evacuación de virutas
• Diseñada para operación industrial en varios turnos
• Numerosas opciones de personalización y automatización
• Garantía estándar de 2 años

Diseño de la máquina

• Base de columna extra ancha y grandes separaciones de guías para rigidez en mecanizados rápidos y precisos
• Estructura calculada mediante FEM para garantizar estabilidad bajo condiciones de carga reales
• Todos los ejes en guías lineales de rodillos totalmente cubiertas y husillos de bolas de precisión accionados por servomotores dinámicos

Rigidez y capacidad

• Guías sobredimensionadas con carros adicionales para mayor capacidad de carga y rigidez
• Husillos de bolas precargados con rodamientos de mayor tamaño para eficiencia y durabilidad

Husillo

• Husillo principal sobre múltiples rodamientos para absorber y disipar fuerzas de corte
• Diseño que minimiza acumulación de calor bajo carga
• Rodamientos precargados de gran tamaño para estabilidad radial en mecanizado pesado
• Lubricantes de alta temperatura para larga vida útil
• Sujeción de herramienta por cono y brida para retención segura

Cambiador de herramientas

• Cambiador de alto rendimiento con doble brazo para máxima utilización del centro
• Tiempo de cambio herramienta/herramienta aprox. 1,8 s; lasca/lasca aprox. 3,9 s (según configuración)
• Magazín estándar de 24 posiciones (opcional ampliable)

Manipulación y ergonomía

• Área de trabajo totalmente cerrada con puerta frontal grande y accesos laterales para seguridad y limpieza
• Armarios eléctricos separados por tensiones para reducir calor y ruido
• Volante electrónico para facilitar el setup
• Sistema centralizado automático de lubricación para todos los puntos

Equipo CNC y software

• Control estándar Siemens (p. ej. SINUMERIK 828D); disponibles opciones avanzadas
• Funciones software: simulación 3D, ciclos de medida, optimización de mecanizado, lector DXF, entre otras

Características / especificaciones técnicas

• Área de trabajo: Mesa 1.500 mm × 700 mm; Carga mesa 1.500 kg; Peso pieza máx. 1.500 kg; Distancia nariz husillo - mesa 150 mm – 850 mm; Ranuras en T 6 posiciones (18 mm × 100 mm)
• Recorridos: X 1.400 mm; Y 720 mm; Z 700 mm
• Cabezal: Velocidad husillo 10.000 1/min; Montaje husillo SK40 (ISO 7388-1 / DIN 69871)
• Eilgang / Avance rápido: 24 m/min
• Alimentación: Avance de trabajo hasta 10.000 mm/min
• Herramientas: 24 posiciones; Ø×L máx. 80 mm × 300 mm; Cambio lasca/lasca 3,9 s; herramienta/herramienta 1,8 s
• Precisión: Posicionamiento ±0,005 mm; Repetibilidad ±0,003 mm
• Potencia: Husillo 17 kW (carga continua); Motores ejes X/Y/Z 5,5 kW cada uno
• Control: Siemens
• Dimensiones y peso: Peso aprox. 9.500 kg; Dimensiones 3,8 m × 2,6 m × 3,3 m
