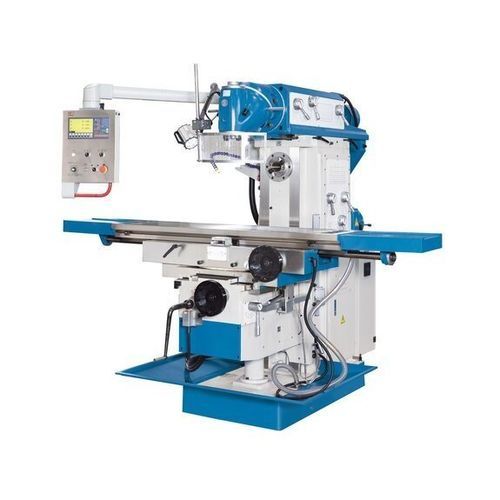

Fresadora de 3 ejes UWF 6

horizontalverticaluniversal

Resumen
La fresadora universal UWF 6 es el modelo de mayor tamaño de la serie UWF. Está diseñada para operaciones de fresado convencional sobre piezas grandes y ofrece largos recorridos, una amplia mesa y la posibilidad de trabajo con husillo vertical y horizontal independientes.

Puntos destacados

• Cabezal universal de fresado giratorio en 2 niveles (360°)
• Husillo horizontal con accionamiento independiente
• Mesa de fresado inclinable (hasta 45°)
• Servoalimentación en todos los ejes con elevados avances rapides
• Completa dotación estándar (sistema de refrigeración, bandeja de virutas, indicador 3 ejes)

Área de trabajo
Dimensiones mesa: 1.600 mm x 360 mm
Capacidad de carga (máx.): 500 kg
Número de ranuras en T: 3
Ranuras en T (ancho x separación): 18 mm x 80 mm

Recorridos
Recorrido eje X: 1.300 mm
Recorrido eje Y: 300 mm
Recorrido eje Z: 400 mm

Cabeza de fresado
Rango de velocidades (vertical): 60 1/min - 1.750 1/min
Montaje de husillo: SK 50 (DIN 2080)
Ángulo de giro: 360°
Recorrido viga superior: 550 mm
Distancia centro husillo - mesa: 190 mm - 590 mm

Avances rápidos
Avance rápido eje X: 1.200 mm/min
Avance rápido eje Y: 800 mm/min
Avance rápido eje Z: 600 mm/min

Husillo de fresado horizontal
Velocidad husillo (horizontal): 60 1/min - 1.800 1/min
Montaje de husillo: SK 50 (DIN 2080)
Distancia husillo horizontal - superficie mesa: 20 mm - 420 mm
Distancia eje husillo - viga superior: 200 mm

Alimentación
Velocidad de alimentación X: 30 mm/min - 750 mm/min
Velocidad de alimentación Y: 20 mm/min - 500 mm/min
Velocidad de alimentación Z: 15 mm/min - 375 mm/min

Potencia de accionamiento
Potencia motor husillo horizontal: 5,5 kW
Potencia motor husillo vertical: 4 kW

Medidas y pesos
Dimensiones generales (L x A x H): 2,52 m x 2,10 m x 2,00 m
Peso neto: aprox. 2.950 kg

Equipo estándar y características

• Banco en fundición HT-200 con nervaduras para elevada rigidez
• Guías endurecidas y rectificadas para precisión duradera
• Mesa inclinable hasta 45° con amplia superficie de sujeción
• Accionamientos separados para husillos vertical y horizontal
• Soporte con casquillo de bronce para fresas largas
• Indicador de posición 3 ejes, memoria de herramientas y conversión mm/pulg
• Sistema de refrigeración, bandeja de virutas y lámpara de trabajo incluidos

Especificaciones técnicas

• Modelo: UWF 6
• Tipo: Fresadora universal
• Mesa: 1.600 x 360 mm
• Carga mesa: 500 kg
• Recorridos (X / Y / Z): 1.300 / 300 / 400 mm
• Avances rápidos (X / Y / Z): 1.200 / 800 / 600 mm/min
• Husillo vertical: SK 50 (DIN 2080), 60–1.750 1/min, motor 4 kW
• Husillo horizontal: SK 50 (DIN 2080), 60–1.800 1/min, motor 5,5 kW
• Recorrido viga superior: 550 mm
• Centro husillo - mesa: 190–590 mm
• Dimensiones: 2,52 m x 2,10 m x 2,00 m
• Peso neto: aprox. 2.950 kg
