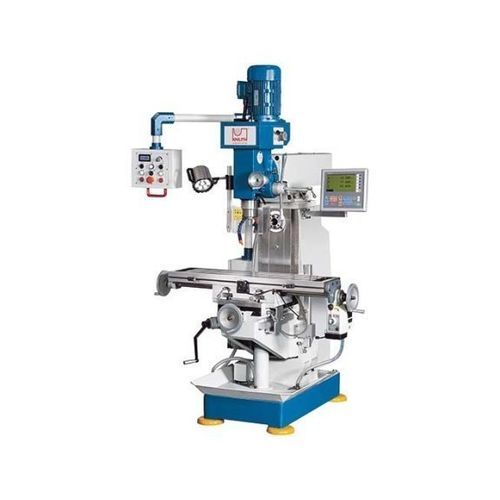

Fresadora 3 ejes VHF 1.1

horizontalverticaluniversal

Descripción
La máquina de fresado universal de la serie VHF dispone de un husillo horizontal, un cabezal de fresado vertical giratorio y una gran mesa de sujeción. La velocidad del husillo y el desplazamiento en el eje X son regulables de forma continua. Con su equipamiento de serie completo, este modelo es adecuado para un amplio rango de aplicaciones en departamentos de formación, talleres de reparación y talleres de modelismo.

Puntos destacados

• Cabezal de fresado giratorio con avance manual del casquillo
• Husillo de fresado horizontal con accionamiento independiente
• Velocidad del husillo regulable de forma continua
• Avance en eje X (avance automático + velocidad regulable)
• Equipamiento de serie completo (sistema de refrigeración, bandeja de virutas, lámpara, herramientas)

Área de trabajo
Capacidad de taladrado: 25 mm
Diámetro de fresado en acero (máx.): 18 mm
Área de montaje de la mesa: 1.000 mm x 240 mm
Capacidad de carga de la mesa (máx.): 150 kg
Ajuste máximo del ángulo de la mesa (izquierda/derecha): 30°/40°

Recorridos
Recorrido eje X: 535 mm
Recorrido eje Y: 160 mm
Recorrido eje Z: 300 mm

Cabeza de fresado vertical
Velocidad del husillo (vertical): 100 1/min - 2.000 1/min
Montaje de husillo : SK 40 DIN 2080
Recorrido del casquillo : 120 mm
Voladizo : 200 mm - 700 mm
Distancia nariz de husillo - superficie de la mesa: 65 mm - 385 mm

Husillo de fresado horizontal
Velocidad del husillo (horizontal): 60 1/min - 1.350 1/min
Distancia husillo horizontal - superficie de la mesa: 0 mm - 300 mm

Capacidad de accionamiento
Potencia motor husillo horizontal: 2,2 kW
Potencia motor husillo vertical: 1,5 kW

Medidas y pesos
Dimensiones generales (largo x ancho x alto): 1,38 m x 1,22 m x 2,15 m
Peso: 1.000 kg

Características / especificaciones técnicas

• Modelo: VHF 1.1
• Montajes de husillo: SK 40 (vertical); husillo horizontal con accionamiento independiente
• Rango velocidad husillo vertical: 100 - 2.000 1/min; husillo horizontal: 60 - 1.350 1/min
• Recorrido casquillo: 120 mm
• Área de la mesa: 1.000 mm x 240 mm; carga máxima: 150 kg
• Ajuste angular mesa: hasta 30°/40° (izquierda/derecha)
• Recorridos (X/Y/Z): 535 mm / 160 mm / 300 mm
• Distancia husillo horizontal - mesa: 0 - 300 mm
• Distancia nariz husillo - mesa: 65 - 385 mm
• Potencias motoras: horizontal 2,2 kW; vertical 1,5 kW
• Dimensiones: 1,38 m x 1,22 m x 2,15 m; Peso: 1.000 kg
• Equipamiento de serie: sistema de refrigeración, bandeja de virutas, cabezal giratorio, avance X automático, lámpara de trabajo, herramientas de servicio
