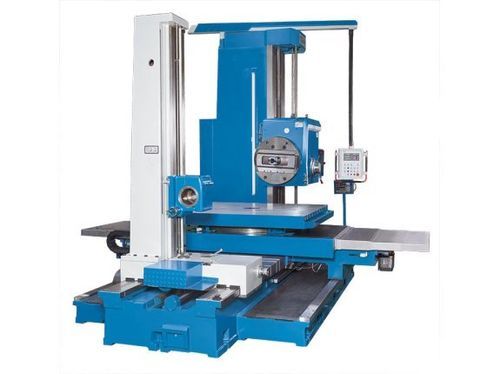

Mandrinadora-fresadora convencional BO 130

horizontalde columna

Descripción
La BO 130 es una fresadora-alesadora convencional de columna fija diseñada para el taladrado y fresado horizontal multifaz de piezas de hasta 10 toneladas. La mesa desplazable puede girar 360°; el cabezal de taladro se desplaza por la columna y el husillo dispone de una larga carrera en el eje W. Una potencia de accionamiento elevada, avances automáticos en todos los ejes y recorridos rápidos permiten una eliminación eficiente de viruta y tiempos muertos reducidos. La máquina incluye un carro de refrentado de larga carrera para operaciones de refrentado.

Puntos destacados

• Amplia zona de trabajo con eje W y carro de refrentado de larga carrera
• Unidad de corte de roscas integrada
• Mesa de sujeción giratoria con dispositivo de visado para 4 posiciones indexadas
• Cubiertas telescópicas de acero inoxidable en todas las guías

Especificaciones técnicas (resumen)

• Modelo: BO 130
• Capacidad de taladrado: 60 mm
• Diámetro del husillo: 130 mm (montaje SK 50)
• Área de montaje mesa: 1.600 mm x 1.800 mm
• Capacidad carga mesa: 10.000 kg
• Rotación mesa: 4 x 90° (360°)
• Distancia eje husillo — superficie mesa: 0 mm – 1.800 mm
• Velocidad mesa giratoria: 1,2 1/min
• Recorridos X/Y/Z/W: 2.000 / 1.800 / 1.500 / 900 mm
• Recorrido carro de refrentado: 250 mm
• Rango de velocidades husillo: 4 – 800 1/min; par husillo (máx.): 3.136 Nm
• Velocidad carro: 2,5 – 125 1/min; par carro (máx.): 4.900 Nm
• Alimentaciones rápidas X/Y/W: 2.500 mm/min
• Alimentaciones X/Y/Z/W: 0,01 mm/U – 6 mm/U; alimentación carro: 0,08 mm/min – 12 mm/min
• Precisión lectura (óptica): 0,005 mm; precisión escariado: H7 Ra-1,6 µm
• Potencias motor: principal 15 kW; servo 5,5 kW; bomba hidráulica 0,37 kW
• Dimensiones (L x W x H): 7,03 m x 4,66 m x 3,8 m; Peso: 29.300 kg

Equipo estándar

• Indicador de posición de 3 ejes X.Pos 3.2 (nueva generación con funciones de giro integradas)
• Cuñas de alineación
• Lubricación central
• Lámpara de trabajo
• Tornillos de cimentación
• Herramientas y manual de operación

Equipo opcional

• Portaherramientas de barrenado/fresado para plato (BO 130)
• Cabezal de alisado para BO 130
• Indicador de posición eje B para BO 130
• Contrapunta — H 2600 mm; diámetro 220 mm; carrera 1800 mm; desplazamiento sobre bancada 600 mm; motor 1,1 kW; peso 800 kg
• Diversas mesas rotativas, cabezas divisoras, tornillos de banco, mandriles y kits de sujeción
