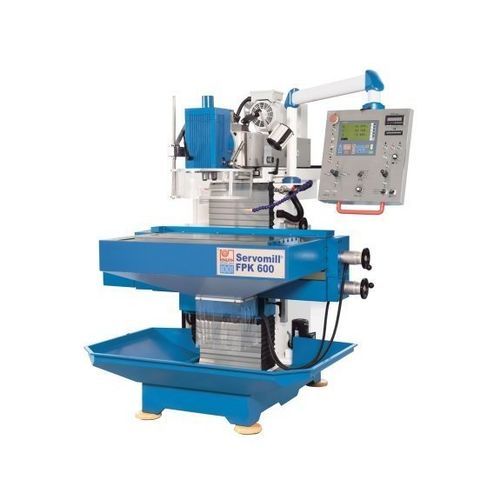

Fresadora CNC 3 ejes Servomill® FPK 600

verticalpara hileras

Resumen
Fresadora para utillaje versátil, destinada a la fabricación de utillajes, producción y formación. Diseño compacto en bancada tipo consola que aporta flexibilidad y manejo sencillo. Equipada con topes electrónicos, volantes electrónicos y funciones de fresado adicionales, la Servomill® ofrece ventajas de la tecnología CNC sin necesidad de programación.

Puntos destacados

• Tecnología de avance servo con volantes electrónicos
• Tornillos de bolas precargados en todos los ejes
• Topes electrónicos con 3 posiciones por eje
• Gran consola vertical y mesa con 7 ranuras en T
• Husillo vertical y horizontal (SK40)
• Velocidad del husillo infinitamente variable

Diseño y construcción
La bancada en diseño de consola en fundición garantiza precisión y durabilidad. Los mandos están agrupados para un acceso ergonómico del operador. Guías robustas garantizan estabilidad dimensional y alta capacidad de carga.

Husillo principal y transmisión
El engranaje del husillo está integrado en la viga superior para transmisión eficiente y funcionamiento silencioso con bajas vibraciones. Engranajes templados y rectificados en dos etapas ofrecen un amplio rango de velocidades continuamente variable. La cabeza vertical gira a ambos lados y se puede desmontar para acceder al husillo horizontal; se puede montar contra­punto para trabajos con ejes largos.

Avance
Servomotores potentes proporcionan avances de trabajo y avances rápidos infinitamente variables en todos los ejes. Los husillos de bolas precargados garantizan posicionamiento sin juego, preciso y de bajo desgaste.

Equipamiento
Equipamiento estándar: sistema de refrigeración potente, iluminación LED de trabajo, paquete de herramientas con ejes largos y pinzas, y opciones de lubricación centralizada.

Servomill - Electrónica y control

• Electrónica desarrollada y fabricada en Alemania
• Control de posicionamiento para recorridos preestablecidos en todos los ejes
• Tornillos de bolas precargados sin juego
• Servomotores en todos los ejes: avance variable y avance rápido
• Indicador electrónico de carga del husillo
• Volantes electrónicos y control por joystick
• Indicador de posición integrado con regla de cristal (X.Pos 3.2)
• El avance puede sincronizarse con la velocidad del husillo

Características adicionales

• Indicador de posición X.pos 3.2 (nueva generación)
• Funcionamiento intuitivo y disposición ergonómica de los mandos
• Ajuste de topes en cualquier eje con un botón (3 posiciones por eje)
• Sistemas de avance prácticamente sin mantenimiento

Especificaciones técnicas

• Modelo: Servomill® FPK 600
• Mesa: 850 × 450 mm; Mesa vertical: 1.190 × 250 mm; Capacidad mesa máx.: 300 kg; Ranuras en T mesa: 7 (14 × 63 mm); Mesa vertical: 3 (14 × 63 mm)
• Recorridos (X / Y / Z): 600 / 450 / 450 mm
• Velocidad husillo: 40 – 2.000 1/min; Montaje husillo: SK 40 (DIN 2080); Ángulo de giro: 90°; Carrera pinola: 60 mm; Nariz husillo–mesa: 50 – 500 mm; Centro husillo–columna: 170 – 620 mm
• Avance rápido X / Y / Z: 1.200 mm/min
• Avance de trabajo X / Y / Z: 10 – 1.000 mm/min
• Potencia de accionamiento: motor principal 5,5 kW; Bomba refrigeración 0,13 kW; Par avances X / Y / Z: 10 / 10 / 15 Nm
• Dimensiones (L × A × H): 1,6 m × 1,8 m × 2 m; Peso: 1.750 kg
