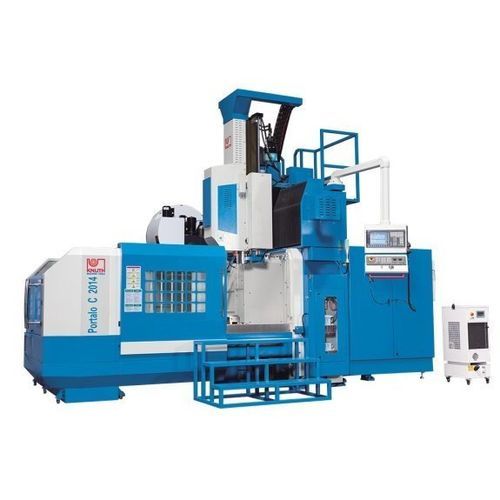

Centro de mecanizado CNC 3 ejes Portalo C 4022 CNC

verticalcon mesa móvilde pórtico

Descripción
El centro de mecanizado vertical tipo pórtico Portalo C 4022 CNC está diseñado para el mecanizado de precisión de piezas grandes y pesadas. La configuración de pórtico fijo y mesa móvil permite trabajos de gran eliminación de material y también el mecanizado a alta velocidad de troqueles y moldes complejos. Los equipos estándar modulares facilitan la adaptación a las necesidades de producción.

Puntos destacados

• Alta capacidad de carga de la mesa para piezas pesadas
• Amplio espacio de mecanizado
• Construcción de pórtico rígido y fijo
• Cambiador de herramientas rápido de 24 estaciones
• Sistemas Renishaw de palpado para herramienta y pieza

Pórtico

• Pórtico extra rígido y soluciones de guía diseñadas para largos recorridos y cortes pesados
• Combinación de guías lineales y guías planas para mayor vida útil, mayores velocidades y rigidez sostenida
• Tornillos de bolas precargados y servomotores Siemens que proporcionan avance dinámico y desplazamientos rápidos en todos los ejes

Husillo principal

• Alta potencia de accionamiento y amplio rango de velocidades que proporcionan reservas de par necesarias para mecanizados pesados

Cambiador de herramientas

• Cambiador robusto de 24 estaciones con pinza de doble brazo para cambios de herramienta flexibles y rápidos en producción

Control

• Control Siemens 828D con programación intuitiva y buen soporte de servicio
• Software Siemens Shopmill incluido para simplificar la programación de contornos complejos

Equipamiento

• Grandes puertas correderas para facilitar el acceso y la carga
• Sistemas Renishaw para medición de herramienta y pieza que reducen tiempos de puesta a punto y desperdicios
• Poderoso sistema de refrigeración y transportador de virutas para evacuación
• Lubricación central automática que simplifica el mantenimiento

Especificaciones técnicas

• Dimensiones mesa: 4.000 mm x 1.800 mm
• Capacidad mesa (máx.): 10.000 kg
• Distancia punta husillo - mesa: 200 mm - 1.200 mm
• Distancia entre columnas: 2.200 mm
• Recorrido eje X: 4.200 mm
• Recorrido eje Y: 2.500 mm
• Recorrido eje Z: 1.000 mm
• Velocidad husillo: 6.000 1/min
• Montaje husillo: SK 50 ISO 7388-1 (DIN 69871)
• Diámetro husillo: 190 mm
• Avance rápido X: 12 m/min
• Avance rápido Y: 12 m/min
• Avance rápido Z: 10 m/min
• Avance de trabajo: 8.000 mm/min
• Número de estaciones de herramientas: 24 posiciones
• Precisión de posicionamiento: 0,005/300 mm
• Repetibilidad: 0,005/1000 mm
• Potencia motor principal: 26 kW
• Accionamiento principal, carga continua: 22 kW
• Dimensiones (L x A x H): 10 m x 5,1 m x 4,9 m
• Peso: 34.000 kg
