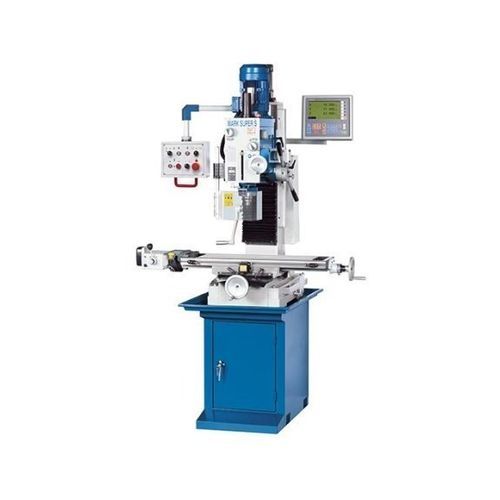

Taladradora-fresadora vertical Mark Super S

3 ejespara acerode velocidad variable

Descripción
La Mark Super S es una taladro‑fresadora compacta diseñada para el taladrado y fresado de acero y metales no ferrosos. Combina un accionamiento potente, cabezal orientable y una amplia gama de velocidades para piezas unitarias, pequeñas series y talleres de mantenimiento.

Puntos destacados

• Avance en X de variación continua para movimiento longitudinal preciso
• Avance de taladrado automatizado con lectura digital de profundidad
• Cabezal de fresado con caja de engranajes para mecanizado con alto par
• Cabezal giratorio (±45°) para múltiples ángulos de mecanizado
• Velocidad de husillo sin escalones con visualización digital (modelo SV)

Características del producto

• Desplazamiento motorizado en altura de la cabeza con manivela para posicionamiento exacto
• Volante para microavance del husillo hueco
• Indicador digital de profundidad para el recorrido del husillo
• Unidad de roscado con inversión regulable para corte de roscas
• Cremalleras y ejes endurecidos para funcionamiento silencioso y larga vida útil
• Base rígida con compartimento de almacenamiento integrado
• Avance variable en X incluido de serie
• Dos relaciones de engranaje y control por frecuencia para alto par en todo el rango de velocidades
• Velocidad de husillo seleccionada mostrada en el panel de control
• Opción: indicador de posición 3 ejes — resolución 0,01 / 0,005 mm; memoria 10 herramientas; calculadora de círculo de taladro; conversión mm/pulgada
• Diseño fácil de ampliar y de bajo mantenimiento

Especificaciones técnicas

• Área de trabajo
  Dimensiones mesa: 800 mm x 240 mm
  Capacidad de taladrado (acero): 32 mm
  Fresado de vástago: 32 mm
  Elevación de cabezal: 350 mm
  Número de ranuras en T: 3
  Ranura en T mesa (ancho x separación): 14 mm x 80 mm
• Recorridos
  Recorrido eje X manual / automático: 560 / 480 mm
  Recorrido eje Y: 190 mm
• Cabezal de fresado vertical
  Montaje de husillo: MK 4 (DIN 228)
  Diámetro del vástago hueco: 75 mm
  Recorrido vástago: 120 mm
  Distancia nariz husillo‑mesa: 460 mm
  Voladizo: 258 mm
  Rango de giro de la cabeza: ± 45°
  Rango de velocidades: (12) 75–3200 1/min
• Alimentación
  Alimentaciones del vástago: 0,10; 0,18; 0,26 (3) mm/rot
• Potencia de accionamiento
  Potencia motor principal: 1,5 / 1,1 kW
• Dimensiones y peso
  Dimensiones (L x An x Al): 1,25 m x 0,95 m x 2,13 m
  Peso: 380 kg
