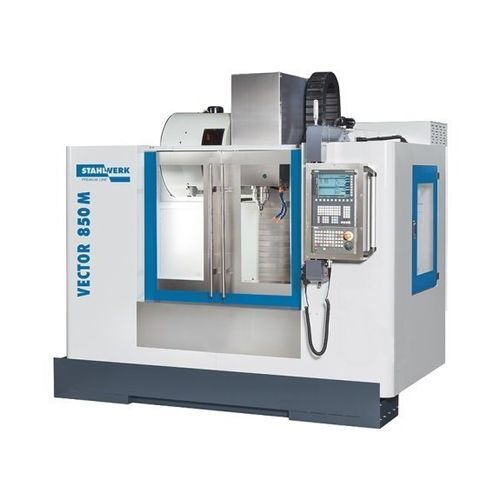

Centro de mecanizado CNC 3 ejes VECTOR 850 M Si

verticalSK4024 herramientas

Descripción general
El VECTOR 850 M SI es un centro de mecanizado CNC vertical diseñado para producción compacta, trabajo por turnos y mecanizados complejos. Diseñado mediante análisis FEM y fabricado bajo estricto control de calidad, el bastidor combina fundición Meehanite y columna delta para mayor rigidez y estabilidad térmica.

Puntos destacados

• Columna Meehanite en Y extra ancha para máxima estabilidad estructural
• CTS (refrigeración por el interior del husillo) a 30 bar para mejor evacuación de virutas y vida útil de herramienta
• Cambiador de herramientas doble brazo de 24 posiciones para alta flexibilidad
• Concebido para funcionamiento continuo en varios turnos
• Amplias posibilidades de personalización y automatización; garantía estándar de 2 años

Diseño de la máquina

• Estructura en C rígida con centro de gravedad bajo y huella compacta
• Tornillos de bolas precargados de 30 mm y paquete de accionamiento digital para guiado rígido y alto par
• Guías lineales en X, Y y Z para alta precisión y baja fricción (variantes roller disponibles)
• Diseño compacto con amplias puertas frontales para carga y mantenimiento

Husillo

• Husillo con múltiples rodamientos para mejor absorción y disipación de cargas
• Montaje de husillo: SK 40 ISO 7388-1 (DIN 69871)
• Velocidad estándar: 10.000 1/min; par constante: 57 Nm
• Rodamientos: 7012 x 4; accionamiento por correa

Herramientas

• Tipo de cambiador: doble brazo
• Estaciones de herramientas: 24 posiciones; selección: memory random
• Tamaño herramienta máx. Ø x L: 80 mm x 300 mm; peso máx. herramienta: 7 kg
• Tiempo de cambio herramienta/herramienta: 1,8 s; chip/chip: 3,9 s

Control / Software (Siemens SINUMERIK 828D)

• Control compacto y robusto con ShopMill para programación rápida
• ProgramGUIDE y SINUMERIK MDynamics con Advanced Surface para producción en serie y moldes
• Animated Elements, ayuda gráfica, simulación 3D y transferencia de datos por USB, CF y Ethernet
• Opcionales: ciclos de medición, detección de material residual y grabación simultánea

Especificaciones técnicas (tablas)
Área de trabajo
Dimensiones mesa — 1.000 mm x 550 mm
Capacidad de carga mesa — 800 kg
Distancia nariz husillo - superficie mesa — 150 mm - 700 mm
Centro husillo - columna — 619 mm

Recorridos
Recorrido eje X — 850 mm
Recorrido eje Y — 550 mm
Recorrido eje Z — 550 mm
Guía — Roller (variantes disponibles)

Husillo principal
Velocidad husillo — 10.000 1/min
Montaje husillo — SK 40 ISO 7388-1 (DIN 69871)
Par, constante — 57 Nm
Rodamiento husillo — 7012 x 4
Tipo de accionamiento — correa

Avances rápidos
Avance rápido X/Y — 36.000 mm/min
Avance rápido Z — 15.000 mm/min

Avance de trabajo
Avance de trabajo — 10.000 mm/min

Herramientas (resumen)
Cambiador — Doble brazo
N.º estaciones — 24 posiciones
Selección — Memory random
Tamaño máx. Ø x L — 80 mm x 300 mm
Peso máx. herramienta — 7 kg
Tiempo cambio herramienta/herramienta — 1,8 s
Tiempo cambio chip/chip — 3,9 s

Precisión
Repetibilidades — ± 0,003 mm (± 0.00012")
Precisión de posicionamiento — ± 0,005 mm (± 0.0002")

Potencia
Motor principal, carga continua — 9 kW
Consumo total — 20 kVA
Tensión — 400 V
Frecuencia — 50 Hz

Medidas y pesos
Dimensiones (L x A x H) — 2,42 m x 2,20 m x 2,70 m
Peso — 4.300 kg

Detalles adicionales

• Puertas frontales de gran apertura para accesos y operaciones de carga
• Opciones de husillo (direct drive, aumento de velocidad) y variantes BT40 disponibles
• Accesorios y sistemas de medición compatibles (Renishaw, toolsetters, ejes rotativos)

Especificaciones

• Modelo — VECTOR 850 M SI
• Área de mesa — 1.000 x 550 mm; carga 800 kg
• Recorridos X/Y/Z — 850 / 550 / 550 mm
• Cambiador — doble brazo, 24 posiciones
• Control estándar — Siemens SINUMERIK 828D
