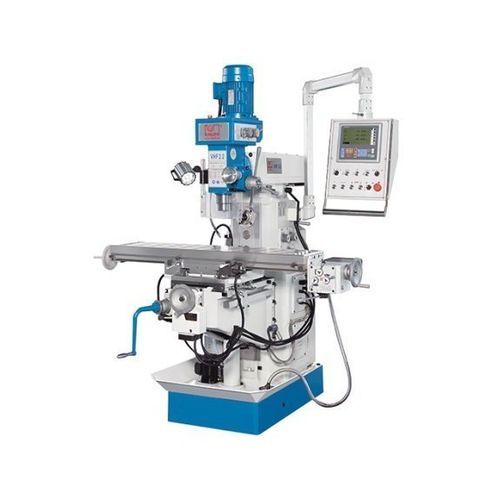

Fresadora de 3 ejes VHF 2.2

universalpara acerocon alimentación

Descripción
La fresadora universal VHF 2.2 ofrece grandes recorridos y husillos vertical y horizontal con accionamientos separados para un mecanizado potente. El cabezal vertical gira (±45°) y el cañón es móvil. Estos modelos son adecuados para talleres de reparación y de formación.

Puntos destacados

• Cabezal de fresado inclinable
• Avance automático en ejes X e Y
• Husillo horizontal con soporte de contrapie
• Amplio paquete de accesorios de serie

Área de trabajo
Capacidad de taladrado en acero: 30 mm
Diámetro máx. fresa de vástago: 25 mm
Capacidad de roscado en acero: M16
Diámetro máx. fresa frontal: 100 mm
Área de la mesa: 1.270 mm x 280 mm
Carga máxima mesa: 150 kg

Recorridos
Recorrido eje X: 700 mm
Recorrido eje Y: 210 mm
Recorrido eje Z: 310 mm

Cabezal de fresado vertical
Velocidad del husillo (vertical): 115 1/min - 1.750 1/min
Montaje del husillo: SK 40 DIN 2080
Recorrido del cañón: 120 mm
Voladizo: 200 mm - 650 mm
Distancia punta husillo - mesa: 50 mm - 375 mm
Rango de giro cabezal: ±45°

Avance rápido
Avance rápido eje Z: 380 mm/min

Husillo de fresado horizontal
Velocidad del husillo (horizontal): 40 1/min - 1.300 1/min
Montaje del husillo: ISO 40
Distancia husillo horizontal - mesa: 0 mm - 310 mm

Alimentación
Velocidad de avance eje X: 16 mm/min - 380 mm/min
Velocidad de avance eje Y: 0 mm/min - 700 mm/min

Potencia de accionamiento
Potencia motor husillo horizontal: 2,2 kW
Potencia motor husillo vertical: 0,85 kW - 1,5 kW

Dimensiones y pesos
Dimensiones (L x An x Al): 1,7 m x 1,45 m x 2,45 m
Peso: 1.400 kg

Detalles del producto

• Relación precio/rendimiento elevada por estandarización de conjuntos VHF y producción en gran volumen
• Bancada extremadamente rígida de fundición con nervaduras
• Guías rectificadas con superficie endurecida para precisión y durabilidad
• Gran área de montaje en la mesa de fresado
• Husillos vertical y horizontal con accionamientos independientes y caja de cambios
• Cabezal vertical giratorio ±45°; avance del cañón por volante o microvolante
• Para trabajos con husillo horizontal, la viga superior con cabezal puede girar ±180° sobre la columna
• Soporte exterior con cojinetes de bronce para ejes largos en el husillo horizontal
• Sistema de avances con caja de cambios en X y unidad de avance variable en Y
• Elevación de la mesa por avance automático; avance de precisión por manivela
• Panel de control inclinable con indicador de posición integrado
• Sistema de refrigeración y bandeja de virutas incluidos

Equipo estándar

• Indicador de posición de 3 ejes X.Pos 3.2
• Sistema de refrigeración
• Lámpara de trabajo
• Herramientas de uso
• Manual de instrucciones
• Barra de tracción M16
• Soporte exterior para fresado horizontal
• Bandeja de virutas
• Eje portaherramientas Ø 27 mm

Especificaciones técnicas

• Tipo: Fresadora universal
• Modelo: VHF 2.2
• Montaje husillo vertical: SK 40 (DIN 2080)
• Montaje husillo horizontal: ISO 40
• Rango velocidad husillo vertical: 115 - 1.750 1/min
• Rango velocidad husillo horizontal: 40 - 1.300 1/min
• Recorridos (X x Y x Z): 700 mm x 210 mm x 310 mm
• Mesa: 1.270 mm x 280 mm
• Carga máx. mesa: 150 kg
• Potencias: husillo horizontal 2,2 kW; vertical 0,85 - 1,5 kW
• Dimensiones (L x An x Al): 1,7 m x 1,45 m x 2,45 m
• Peso: 1.400 kg
