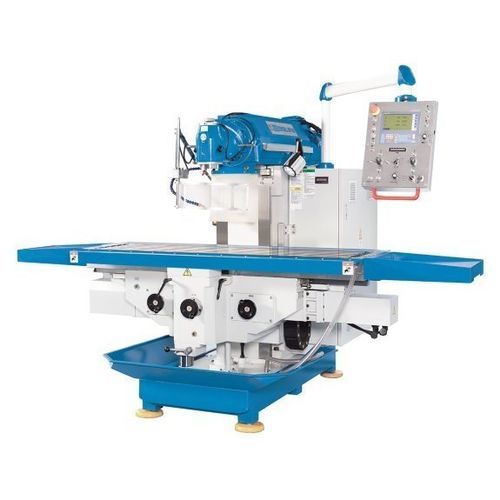

Fresadora 3 ejes Servomill® UWF 1400

universalcon servomotorindustrial

Resumen
La Servomill® UWF 1400 es una fresadora universal con tecnología de avance servoconvencional y cabezal de fresado universal basculante en dos ejes. Ofrece una amplia superficie de trabajo y un potente accionamiento de husillo, integrando funciones de producción de tipo CNC sin necesidad de programación completa. Usos típicos: construcción de utillajes, fabricación y formación.

Puntos destacados

• Área de trabajo amplia con alta capacidad de carga de mesa
• Tecnología de avance servoconvencional para mecanizado manual y semi‑automático preciso
• Tornillos de bolas precargados en todos los ejes para posicionado sin holgura
• Volantes electrónicos y topes electrónicos
• Cabezal universal con 2 ejes giratorios (360°)
• Velocidad de husillo infinitamente variable con dos rangos

Especificaciones técnicas — Área de trabajo
Dimensiones mesa: 2.000 mm x 500 mm
Capacidad de carga mesa: 1.800 kg
Número de ranuras en T: 5 posiciones
Ancho ranura T: 18 mm
Separación ranuras T: 80 mm

Especificaciones técnicas — Recorridos
Recorrido eje X: 1.400 mm
Recorrido eje Y: 700 mm
Recorrido eje Z: 500 mm

Especificaciones técnicas — Cabezal de corte
Rango de velocidad (2): 30-390 / 390-2050 1/min
Montaje de husillo: SK 50 (DIN 2080)
Ángulo de giro: 360°
Distancia centro husillo-mesa: 50 mm - 550 mm

Especificaciones técnicas — Alimentación rápida
Avance rápido X: 2.200 mm/min
Avance rápido Y: 2.200 mm/min
Avance rápido Z: 1.100 mm/min

Especificaciones técnicas — Alimentación
Velocidades de avance X: 10 mm/min - 1.000 mm/min
Velocidades de avance Y: 10 mm/min - 1.000 mm/min
Velocidades de avance Z: 5 mm/min - 500 mm/min

Especificaciones técnicas — Potencia de accionamiento
Potencia motor principal: 11 kW
Potencia motor avance X: 3,6 kW
Potencia motor avance Y: 3,6 kW
Potencia motor avance Z: 5,5 kW
Potencia bomba refrigeración: 0,13 kW

Especificaciones técnicas — Medidas y pesos
Dimensiones (L x W x H): 3,25 m x 2,5 m x 2,2 m
Peso: 4.500 kg

Detalles del producto y características

• Electrónica integrada para facilitar y hacer más preciso el fresado convencional
• Estructura en consola rígida con soporte adicional para mayor capacidad de carga
• Guía en cola de milano sobredimensionada en X para excelente amortiguación y ajuste preciso
• Guías en caja con gran superficie de apoyo; todas endurecidas y rectificadas, lubricación central
• Accionamiento integrado en viga superior pesada para transmisión de potencia eficiente
• Cabezal universal que permite orientar el husillo en prácticamente cualquier ángulo
• Engranajes de 2 velocidades endurecidos y rectificados para amplia gama de velocidades
• Servomotores potentes para avances variables y rápidos en todos los ejes
• Accesorios estándar: sistema de refrigeración, iluminación LED y herramientas de puesta en marcha

Electrónica y operación

• Electrónica desarrollada y fabricada en Alemania
• Control de posicionamiento para recorridos preseleccionados en todos los ejes
• Tornillos de bolas precargados sin juego
• Servomotores en todos los ejes con avance infinitamente variable, avance rápido y control de velocidad
• Indicador electrónico de carga del husillo y volantes electrónicos
• Movimiento X/Y/Z mediante joystick y indicador de posición integrado
• Posibilidad de sincronizar el avance con la velocidad del husillo
• Componentes de accionamiento diseñados para funcionamiento continuo y bajo mantenimiento

Características / especificaciones técnicas

• Modelo: Servomill® UWF 1400
• Tipo: Fresadora universal servoconvencional con cabezal universal 2 ejes
• Área de trabajo: mesa 2.000 x 500 mm, carga 1.800 kg
• Recorridos: X 1.400 mm / Y 700 mm / Z 500 mm
• Cabezal: SK 50, velocidades 30-390 / 390-2050 1/min
• Potencias: principal 11 kW; X/Y 3,6 kW; Z 5,5 kW
• Avances rápidos X/Y 2.200 mm/min, Z 1.100 mm/min
• Dimensiones: 3,25 m x 2,5 m x 2,2 m; Peso: 4.500 kg
