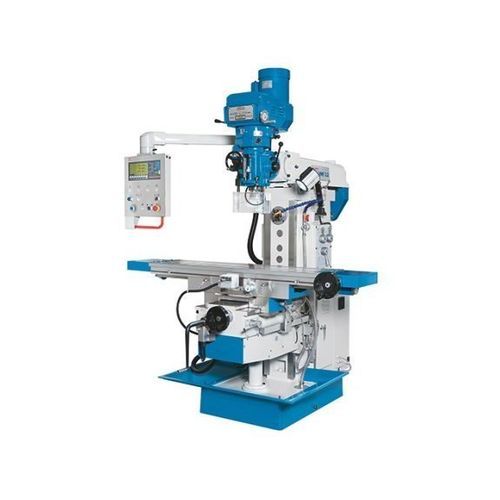

Fresadora de 3 ejes VHF 3.2

universalcon husillo rotativocon servomotor

Overview
La máquina de fresado universal versátil completa el comprobado modelo estrella de la serie VHF. La combinación de husillo de fresado horizontal, cabezal portafresas vertical giratorio y gran plato de sujeción, con un rango de velocidades ampliado y el servodesplazamiento infinitamente variable, amplía el extenso campo de aplicación de la serie VHF. Gracias a su amplio equipamiento, este modelo también es excelente para el fresado en talleres de reparación, así como en departamentos de formación y fabricación.

Highlights

• Cabezal de fresado giratorio con avance automático de la caña
• Husillo horizontal con accionamiento propio
• Mesa de fresado giratoria
• Servomotor para el avance continuo en todos los ejes
• Amplio equipamiento de serie

Technical tables
Working area
Table set up area — 1.370 mm x 320 mm
Table load capacity (max.) — 300 kg
Table swivel range r/l — 45 deg
Number of T-slots — 3 positions
T-slot (width x spacing) — 14 mm x 80 mm

Travels
Travel X-axis — 1.000 mm
Travel Y-axis — 360 mm
Travel Z-axis — 400 mm

Vertical milling head
Spindle mount (vertical) — SK 40 DIN 2080
Throat — 178 mm - 868 mm
Vertical spindle-to-table surface distance — 160 mm - 560 mm
Milling head swivel range — 90 deg
Cutter head tilt angle — 45 deg
Spindle speed (infinitely variable) (L) — 70 1/min - 450 1/min
Spindle speed (infinitely variable) (H) — 450 1/min - 3.600 1/min

Rapid feed
Rapid feed X- / Y-axis — 1.335 mm/min
Rapid feed Z-axis — 1.000 mm/min

Horizontal milling head
Spindle speeds — 35 1/min - 1.500 1/min
Spindle mount — SK 40 DIN 2080
Horizontal spindle-to-table surface distance — 75 mm - 475 mm

Feed
Feed speed X-axis — 30 mm/min - 830 mm/min
Feed speed Y-axis — 30 mm/min - 830 mm/min
Feed speed Z-axis — 23 mm/min - 625 mm/min

Drive capacity
Main drive motor rating (vertical) — 3,7 kW
Main drive motor rating (horizontal) — 3 kW

Measures and weights
Overall dimensions (length x width x height) — 1,9 m x 1,75 m x 2,35 m
Weight — 1.950 kg

Product details

• Plataforma de la máquina extremadamente rígida de hierro fundido HT-200 con nervaduras reforzadas
• Engranajes del cabezal precisos y silenciosos, endurecidos y rectificados
• La mesa de fresado dispone de una amplia superficie de montaje y puede girar en dirección longitudinal
• El husillo hueco del cabezal de corte dispone de una alimentación automática de 3 pasos y de paro automático por profundidad; también puede accionarse manualmente
• Para taladros angulares, el cabezal vertical gira en dos direcciones: r + l ±90°; inclinación adelante/atrás ±45°
• La velocidad del husillo del cabezal vertical es infinitamente variable en un amplio rango; una caja de cambios auxiliar garantiza par elevado
• Cada husillo (vertical y horizontal) tiene su accionamiento independiente
• Soporte exterior estándar con cojinetes lisos de bronce para alojar arboles largos en el husillo horizontal
• Potente servomotor que permite la variación continua de los avances en los 3 ejes
• Tiempos de inactividad mínimos gracias al posicionamiento rápido de la mesa y avances rápidos en todos los ejes
• El panel de control gira para una operación cómoda
• Sistema de refrigeración y bandeja de virutas incluidos

Technical specifications

• Model: VHF 3.2
• Table set up area: 1.370 mm x 320 mm
• Table load capacity (max.): 300 kg
• Travel X / Y / Z: 1.000 mm / 360 mm / 400 mm
• Vertical spindle: SK 40 DIN 2080, speed range L 70–450 1/min, H 450–3.600 1/min
• Horizontal spindle: SK 40 DIN 2080, speed range 35–1.500 1/min
• Rapid feed X/Y: 1.335 mm/min; Z: 1.000 mm/min
• Feed speeds X/Y/Z: 30–830 / 30–830 / 23–625 mm/min
• Main drive motors: vertical 3.7 kW, horizontal 3 kW
• Table swivel: ±45°; Milling head swivel: 90°; Cutter tilt: ±45°
• Overall dimensions (L×W×H): 1,9 m x 1,75 m x 2,35 m
• Weight: 1.950 kg
