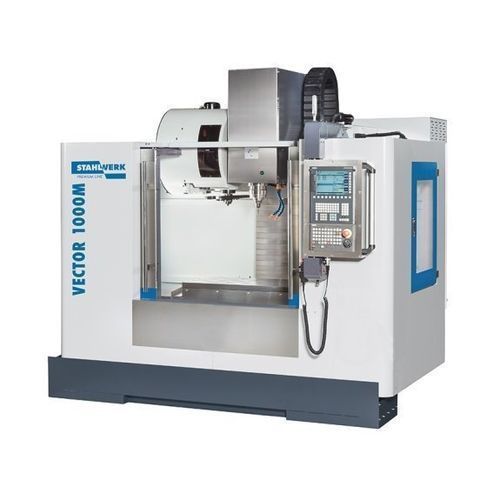

Centro de mecanizado CNC vertical VECTOR 1000 M Si

SK4024 herramientascompacto

Resumen
El VECTOR 1000 M SI es un centro de mecanizado vertical CNC compacto y preconfigurado para operaciones productivas complejas. Diseñado mediante análisis FEM y fabricado bajo estricto control de calidad, su bancada combina fundición Meehanite y columna en delta para elevada rigidez. Componentes y configuración orientados a producción en varios turnos e integración de automatización.

Puntos destacados

• Columna en Y extra ancha en Meehanite para máxima rigidez
• Refrigeración interna por husillo a 30 bar (CTS) para mejor evacuación de virutas y calidad superficial
• Cambiador de herramientas doble brazo 24 estaciones para alta capacidad
• Elevadas velocidades de avance y rapidos para optimizar tiempos de ciclo
• Control Siemens Sinumerik 828D con ShopMill y ProgramGUIDE

Diseño y componentes

• Estructura en C rígida con bajo centro de gravedad y diseño compacto
• Tornillos de bolas precargados de 30 mm y paquete de accionamiento digital para alta torsión y guiado estable de la mesa
• Guias lineales/roller en X, Y, Z para reducir fricción y mejorar precisión
• Husillo con soportes múltiples para absorber fuerzas de mecanizado

Husillo y herramienta

• Montaje husillo: SK40 ISO 7388-1 (DIN 69871)
• Velocidad máxima: 10.000 min⁻¹; par constante: 57 Nm; rodamientos: 7012 × 4
• Cambiador: doble brazo, 24 posiciones; Ø×L máx. herramienta: 80 × 350 mm; peso máx.: 7 kg
• Tiempos de cambio: 1,8 s (herramienta‑a‑herramienta) y 3,9 s (chip‑to‑chip)
• CTS 30 bar disponible a través del husillo para refrigeración interna de alta presión

Control y software — Siemens Sinumerik 828D

• Control compacto y robusto; ShopMill para programación rápida de piezas únicas; ProgramGUIDE para producción en serie
• SINUMERIK MDynamics con Advanced Surface para acabados optimizados
• Animated Elements, ciclos de medición, lector DXF e interpolación simultánea de 4 ejes
• Transferencia de datos: USB, CF, Ethernet

Especificaciones técnicas

• Área de trabajo
  Dimensiones mesa: 1.100 × 550 mm
  Carga mesa: 800 kg
  Distancia nariz husillo‑mesa: 150–700 mm
  Centro husillo‑columna: 619 mm
• Recorridos
  X: 1.000 mm; Y: 550 mm; Z: 550 mm
  Guía: Roller (guías de rodillos lineales)
• Husillo
  Velocidad: 10.000 min⁻¹; Montaje: SK40; Par: 57 Nm; Rodamientos: 7012 × 4; Accionamiento: correa (Riemenantrieb)
• Avances
  Rapidez X/Y: 36.000 mm/min; Rapidez Z: 15.000 mm/min; Avance de trabajo: hasta 10.000 mm/min
• Herramientas
  Cambiador doble brazo 24 posiciones; Ø×L máx.: 80×350 mm; Peso máx.: 7 kg; Cambio H/H: 1,8 s; Chip‑to‑chip: 3,9 s
• Precisión
  Repetibilidad: ±0,003 mm; Precisión posicionamiento: ±0,005 mm
• Potencia & eléctrica
  Motor principal continua: 9 kW; Consumo total: aprox. 20 kVA; Tensión: 400 V; Frecuencia: 50 Hz
• Dimensiones & peso
  Dimensiones (L×W×H): 2,62 × 2,2 × 2,7 m; Peso: ≈4.600 kg

Aplicaciones y opciones

• Mecanizado en serie, moldes y matrices, piezas de precisión en entornos multi‑turno
• Opciones: aumento rpm del husillo, interfaces BBT/HSK, mesas rotativas, mayor recorrido Z, automatización y sondas de medida
