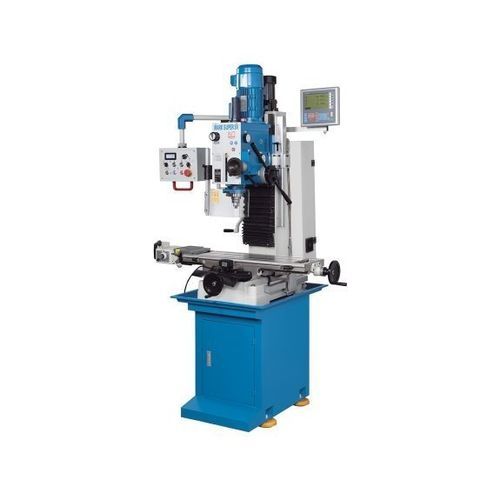

Taladradora-fresadora vertical Mark Super SV

3 ejespara acerode velocidad variable

Presentación
La Mark Super SV es una taladro‑fresadora compacta pensada para talleres, departamentos de mantenimiento, producción en pequeñas series y formación. Combina un accionamiento potente, cabezal de fresado versátil y amplia gama de velocidades para el taladrado y fresado de acero y metales no ferrosos con un tamaño reducido.

Puntos destacados

• Avance infinitamente variable en el eje X
• Avance de taladrado automático con indicador digital de profundidad
• Cabezal de fresado con engranajes para mecanizado de alto par
• Cabezal giratorio (±45°) para aplicaciones versátiles
• Velocidad de husillo infinitamente variable con visualización digital (modelo SV)

Detalles del producto

• Desplazamiento motorizado en altura de la cabeza y rueda manual para posicionamiento preciso
• Volante para micro‑avance del husillo
• Indicador digital de profundidad para el recorrido del husillo
• Unidad de roscado con inversión de giro ajustable
• Cremalleras y ejes endurecidos para larga vida y funcionamiento silencioso
• Base rígida con espacio de almacenamiento (incluida)
• Dos relaciones y control de frecuencia que garantizan alto par en todo el rango de velocidades

Indicador de posición 3 ejes — ventajas

• Mayor precisión de posicionamiento y menor tasa de errores
• Procesos más fiables y aumento de productividad
• Visualización clara con funciones orientadas al operario
• Resolución: 0,01 / 0,005 mm; memoria para 10 herramientas
• Cálculo de círculo de taladro, función calculadora, cambio radio/diámetro, conversión mm/pulg.

Ficha técnica
Área de trabajo
Dimensiones mesa: 800 mm x 240 mm
Capacidad de taladrado en acero: 25 mm
Fresado de eje: 25 mm
Elevación del cabezal: 380 mm
Ranuras en T mesa: 3 (14 mm x 80 mm)

Recorridos
Recorrido eje X manual / automático: 560 / 480 mm
Recorrido eje Y: 190 mm

Cabezal de fresado vertical
Montaje husillo: MK 4 DIN 228
Diámetro husillo hueco: 75 mm
Recorrido husillo hueco: 120 mm
Distancia nariz husillo‑mesa: 450 mm
Voladizo: 258 mm
Rango de giro cabeza: ±45°
Velocidades: (2) 75–438 / 438–2500 1/min

Alimentación
Alimentaciones husillo hueco: 0,10; 0,18; 0,26 mm/U (3)

Potencia de accionamiento
Potencia nominal motor principal: 1,5 kW

Medidas y pesos
Dimensiones generales (L x A x H): 1,24 m x 0,93 m x 2,10 m
Peso: 380 kg

Equipo estándar / Incluido

• Indicador de posición de 3 ejes X.Pos 3.2
• Alimentación automática del husillo
• Base con almacenamiento
• Avance de mesa TV 1000
• Mandril de 13 mm
• Portaherramientas
• Manual de usuario

Notas
La velocidad de husillo infinitamente variable con visualización digital es aplicable solo al modelo SV. La unidad de roscado incorpora inversión de giro ajustable. La combinación de caja de engranajes y control de frecuencia asegura alto par en todo el rango de velocidades.

Características técnicas

• Modelo: Mark Super SV
• Marca: KNUTH
• Dimensiones mesa: 800 x 240 mm
• Capacidad taladrado (acero): 25 mm
• Recorrido del husillo hueco: 120 mm
• Motor principal: 1,5 kW
• Dimensiones totales: 1,24 m x 0,93 m x 2,10 m
• Peso: 380 kg
