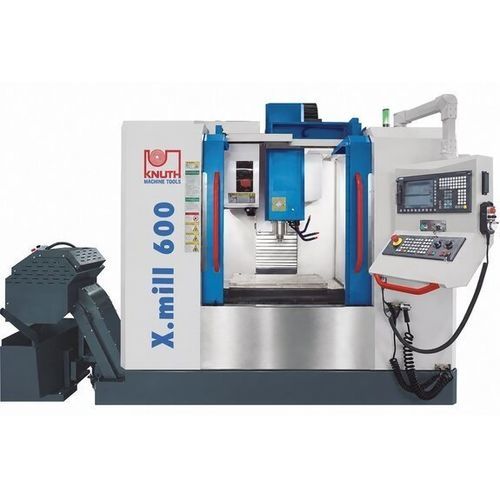

Fresadora CNC 3 ejes X.mill 600

verticalSK4024 herramientas

Resumen
El X.mill 600 es un centro de mecanizado vertical diseñado para entornos de producción industrial. Presenta una construcción en bancada en C, husillo SK40 y recorridos adecuados para piezas de tamaño medio. Dispone de múltiples opciones para adaptar la máquina a producción en varios turnos.

Puntos destacados

• Cambiador de herramientas vertical de 24 posiciones con agarre de doble brazo para cambios rápidos
• Control CNC Siemens 828D (SINUMERIK Operate)
• Componentes de calidad: guías lineales totalmente cerradas y husillos de bolas de precisión
• Diseñado para operación continua en varios turnos y mantenimiento simplificado

Construcción de la máquina

• Bancada en C optimizada para rigidez y acceso en taller
• Ejes sobre guías lineales completamente protegidas y husillos de bolas para precisión y baja fricción
• Mesa 800 x 500 mm, capacidad 400 kg; recorrido X 600 mm (variantes hasta 1100 mm disponibles)
• Distribución del área de trabajo y accesos optimizados para reducir tiempos de preparación

Husillo principal y accionamientos

• Husillo con múltiples apoyos para absorción de las fuerzas de mecanizado
• Unidad de husillo accionada por correa, velocidades hasta 10 000 rpm
• Montaje de husillo SK40 para amplia compatibilidad de herramientas

Cambiador automático de herramientas

• Almacén de 24 posiciones que incrementa productividad y flexibilidad
• Diseño vertical con agarre de doble brazo para cambios rápidos y almacenamiento compacto
• Construcción robusta que admite herramientas de gran peso

Equipamiento

• Volante electrónico para facilitar el ajuste
• Electrónica en armario cerrado con intercambiador de calor para control térmico
• Zona de trabajo totalmente cerrada, fácilmente equipada con extracción
• Pistolas manuales para refrigerante y aire comprimido para limpieza
• Lubricación central automática para suministro fiable a todos los puntos

Control
Siemens 828D CNC con accionamientos Siemens, aportando manejo intuitivo y funciones para operaciones de fresado exigentes

Especificaciones técnicas
Zona de trabajo
Dimensiones mesa: 800 mm x 500 mm
Capacidad de carga mesa: 400 kg
Distancia nariz husillo - mesa: 120 mm - 620 mm
Centro husillo - columna: 573 mm
Número de ranuras en T: 5
Ranura en T (ancho x separación): 18 mm x 90 mm

Recorridos
Recorrido eje X: 600 mm (variantes hasta 1100 mm)
Recorrido eje Y: 500 mm
Recorrido eje Z: 500 mm

Husillo
Velocidad husillo: hasta 10 000 rpm
Montaje husillo: SK40

Avances rápidos
Avance rápido X / Y: 36 000 mm/min
Avance rápido Z: 24 000 mm/min

Avance
Velocidad de avance X / Y / Z (máx.): 12 000 mm/min

Herramientas
Número de estaciones: 24 posiciones
Tamaño herramienta Ø x L (máx.): 75 mm x 150 mm

Precisiones
Precisión de posicionamiento X/Y: ±0,004 mm
Repetibilidad X/Y: ±0,002 mm

Potencia
Accionamiento principal, carga continua: 7,5 kW

Medidas y peso
Dimensiones totales (L x A x H): 3 m x 2,25 m x 2,45 m
Peso: 4 000 kg

Equipamiento estándar (resumen)

• Control Siemens 828D (SINUMERIK Operate)
• Cambiador vertical 24 posiciones con agarre de doble brazo
• Sistema de refrigeración y pistola manual
• Intercambiador de calor para armario eléctrico
• Volante electrónico
• Lubricación central automática
• Manual de operación
