Fresadora CNC 3 ejes Portalo C 2014 CNC

verticalcon mesa móvilde pórtico

Descripción

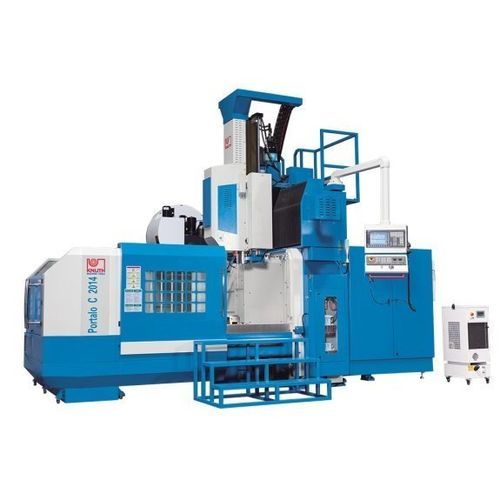

El Portalo C 2014 CNC es una fresadora de pórtico CNC diseñada para el mecanizado de precisión de piezas grandes y pesadas. La máquina combina un pórtico fijo con una mesa móvil, adecuada para operaciones de desbaste pesado y mecanizado a alta velocidad de matrices y formas complejas. Una amplia gama de equipos estándar permite adaptaciones según las exigencias de producción.

Aspectos destacados

• Alta capacidad de carga en mesa (hasta 4.000 kg)
• Gran área de trabajo (mesa 2.000 x 1.200 mm)
• Diseño de pórtico fijo rígido para estabilidad sostenida
• Cambiador de herramientas de 24 puestos con pinza de doble brazo
• Sistemas Renishaw para medición de herramienta y pieza

Detalles del producto
La mesa móvil combinada con el pórtico fijo permite mecanizar piezas grandes y pesadas manteniendo un acceso y preparación eficientes.

Pórtico

• Pórtico extra rígido y soluciones de guía para garantizar estabilidad en largas recorridos
• Combinación de guías lineales y guías prismáticas para mayor vida útil y velocidades de mecanizado
• Husillos de bolas precargados y motores servo probados para avances dinámicos y desplazamientos rápidos en todos los ejes

Husillo principal

• Alta potencia de accionamiento y amplio rango de velocidades que aportan reservas de par necesarias para el mecanizado exigente (6.000 1/min, SK 50)

Cambiador de herramientas

• Magazine robusto de 24 posiciones con pinza de doble brazo para cambios rápidos y producción flexible

Control

• Control Siemens 828D: programación intuitiva y soporte industrial
• Software Siemens Shopmill incluido para facilitar la producción de contornos y piezas complejas

Equipamiento

• Grandes puertas correderas para acceso y equipamiento sencillo
• Sistemas de medición Renishaw para herramienta y pieza para reducir tiempos de inactividad y descarte
• Potente sistema de refrigeración con transportador de virutas para evacuación
• Sistema automático de lubricación central para simplificar el mantenimiento

Especificaciones técnicas
Área de trabajo
Dimensiones mesa: 2.000 mm x 1.200 mm
Carga máxima mesa: 4.000 kg
Distancia nariz husillo - mesa: 150 mm - 950 mm
Distancia entre columnas: 1.400 mm

Recorridos
Recorrido eje X: 2.100 mm
Recorrido eje Y: 1.400 mm
Recorrido eje Z: 800 mm

Cabezal
Velocidad del husillo: 6.000 1/min
Montaje de husillo: SK 50 ISO 7388-1 (DIN 69871)
Diámetro husillo: 190 mm

Avance rápido
Avance rápido X: 12 m/min
Avance rápido Y: 12 m/min
Avance rápido Z: 10 m/min

Avance
Avance de trabajo: 8.000 mm/min

Herramientas
Número de posiciones de herramientas: 24 posiciones

Precisiones
Precisión de posicionamiento: 0,005/300 mm
Repetibilidad: 0,005/1000 mm

Potencia
Potencia motor principal: 26 kW
Potencia continua: 22 kW

Medidas y pesos
Dimensiones (L x W x H): 6,3 m x 4,15 m x 4,45 m
Peso: 16.000 kg
